Montage | A4... mit HS5E(V)(L) Regelsystem Baureihe 1x und 30
Die LEDs 1, 2, 5 und 6 beziehen sich auf die Schnittstellen „X7E1" und „X7E2"
- Link: Kabel eingesteckt, Verbindung hergestellt (dauerhaftes Leuchten)
- Activity: Daten gesendet/empfangen (Blinken)
Die Modulstatus-LEDs 3 und 4 beziehen sich auf das Elektronikmodul
Für eine detaillierte Beschreibung der Diagnose-LEDs wird auf die
Funktionsbeschreibung Rexroth HydraulicDrive verwiesen.

7.6.7 Spannungsversorgung des HS5E-Vorsteuerventil

Das HS5E-Vorsteuerventil wird mit 24 V Gleichspannung versorgt. Ist diese
Spannungsversorgung anlagenseitig nicht gegeben, so kann das Netzteil
VT-NE30-2X/ nach RD 29929 verwendet werden. Angeschlossen werden die 24 V
des Netzteils an die Anschlüsse 1 (+24 V) und 2 (L0) der Leitungsdose.
Bei dem erhältlichen Anschlusskabel entspricht dies den 2 schwarzen Adern des
3-poligen Kabels mit dem Querschnitt 1 mm². Hierbei ist die mit „1" beschriftete
Ader mit +24 V und die mit „2" beschriftete Ader mit L0 (Ground) zu verbinden.
Die gelb/grüne Ader muss an Erde angeschlossen werden.
Anschlusskabel für
Spannungsversorgung
Anschlussdose an
Ventil VT-DFPD

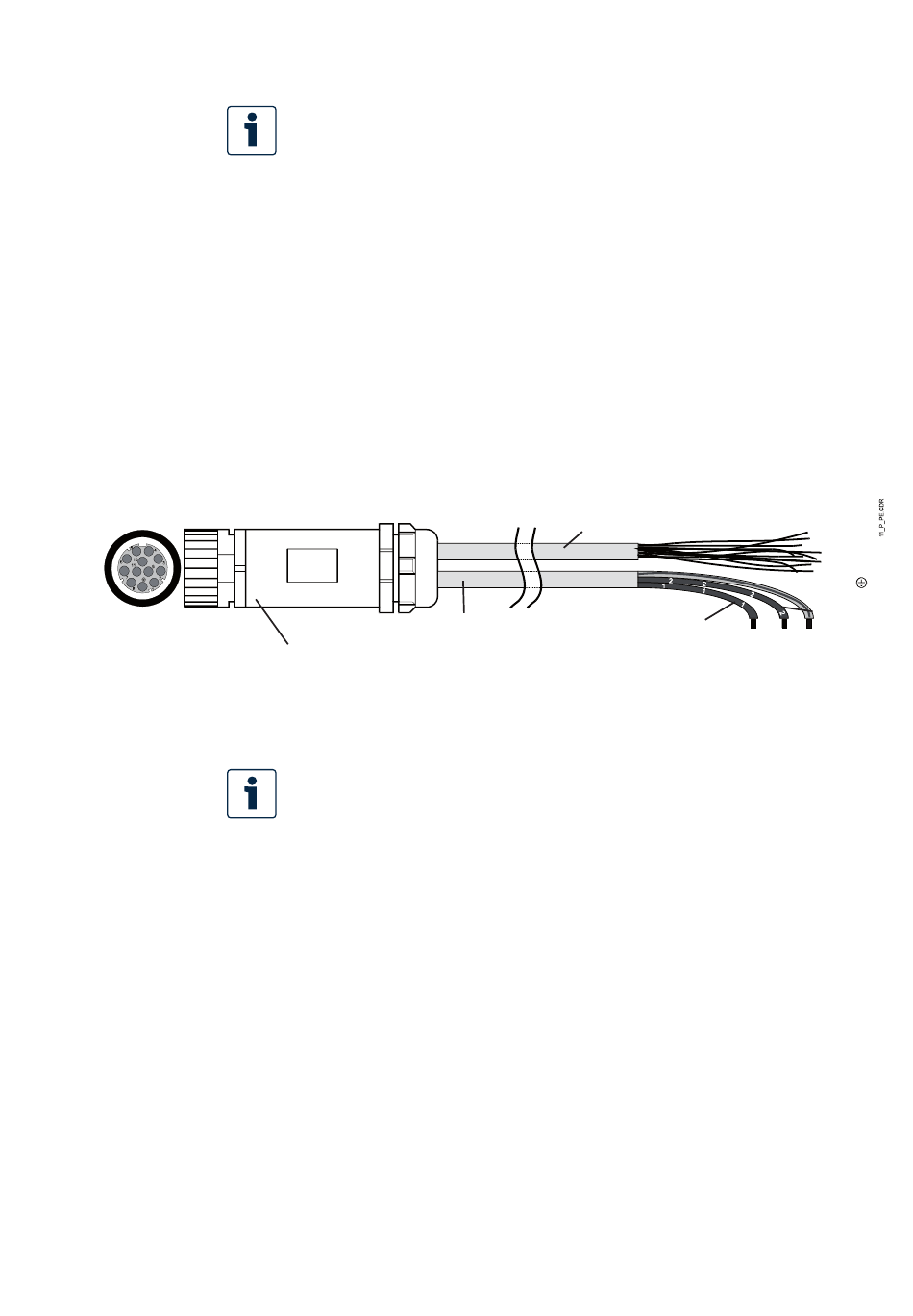

Abb. 24: Anschluss der Spannungsversorgung HS5E-Vorsteuerventil
Empfehlung:
Die Spannungsversorgung für das HS5E-Vorsteuerventil sollte anlagenseitig mit
einer Sicherung 4 A/träge abgesichert werden
Das HS5E-Vorsteuerventil besitzt keinen Freigabeeingang, um die Funktion des
Ventils zu sperren.
Für den Fehlerfall sollte die Antriebsfreigabe über Feldbus weggenommen
werden. Alle weiteren sicherheitsrelevanten Eingriffe müssen von der
übergeordneten Steuerung vorgenommen werden (z. B. Antriebsmotor AUS,
Sperrventile schließen...).
Anschlusskabel für Signale
Schwarz (1)
= Pin 1
RD 92076-01-B/2022-04-22, Bosch Rexroth AG
65/112
=
Grün/gelb
Schwarz (2)
= Pin 2
+24 V Erd-
0 V
anschluss
