54/112
A4... mit HS5E(V)(L) Regelsystem Baureihe 1x und 30 | Montage
Verwechslungsgefahr bei
Gewindeverbindungen
Anschlussübersicht
A4VSO
Bosch Rexroth AG, RD 92076-01-B/2022-04-22
• Leckageleitung
– Verlegen Sie die Leckageleitungen grundsätzlich so, dass das Gehäuse stets mit
Druckflüssigkeit gefüllt ist und Lufteintritt am Wellendichtring auch bei längeren
Stillstandszeiten verhindert wird.
– Der Gehäuseinnendruck darf in keinem Betriebsfall die im Datenblatt der
Axialkolbeneinheit angegebenen Grenzwerte überschreiten.
– Die Einmündung der Leckageleitung im Tank ist stets unter dem minimalen
Flüssigkeitsstand auszuführen (siehe Kapitel 7.3 „Einbaulage" auf Seite 47).
• Wenn die Axialkolbeneinheit mit montierten Verschraubungen ausgestattet
ist, dürfen diese nicht herausgeschraubt werden. Schrauben Sie den
Einschraubzapfen der Armatur direkt in die montierte Verschraubung.
Die Axialkolbeneinheiten werden sowohl in Anwendungsgebieten mit metrischem
als auch mit angloamerikanischem (zölligem) sowie mit japanischem (JIS – Japan
Industrial Standard) Maßsystem eingesetzt. Des Weiteren werden verschiedene
Abdichtungsarten verwendet.
Sowohl das Maßsystem als auch die Abdichtungsart und die Größe von
Einschraubloch und Einschraubzapfen (z. B. Verschlussschraube) müssen
übereinstimmen.
Aufgrund geringer optischer Unterscheidungsmöglichkeiten besteht
Verwechslungsgefahr.
WARNUNG! Undichte bzw. herausspringende Einschraubzapfen!
Wird bei Verschraubungen ein Einschraubzapfen, der in Maßsystem, Abdichtungsart
und Größe nicht dem Einschraubloch entspricht, mit Druck beaufschlagt,
kann es zu selbsttätigem Lösen bis hin zu geschossartigem Herausspringen
des Einschraubzapfens kommen. Dies kann zu erheblichen Verletzungen und
Sachschäden führen. Druckflüssigkeit kann durch diese Leckagestelle austreten.
▶ Überprüfen Sie anhand der Zeichnungen (Einbauzeichnung) für jede
Verschraubung den benötigten Einschraubzapfen.
▶ Stellen Sie sicher, dass es bei der Montage von Armaturen, Befestigungs- und
Verschlussschrauben nicht zu Verwechslungen kommt.
▶ Verwenden Sie zu dem jeweiligen Einschraubloch einen Einschraubzapfen aus
dem gleichen Maßsystem und mit der richtigen Größe.
M
2
R
- R
5
7
K
U
1

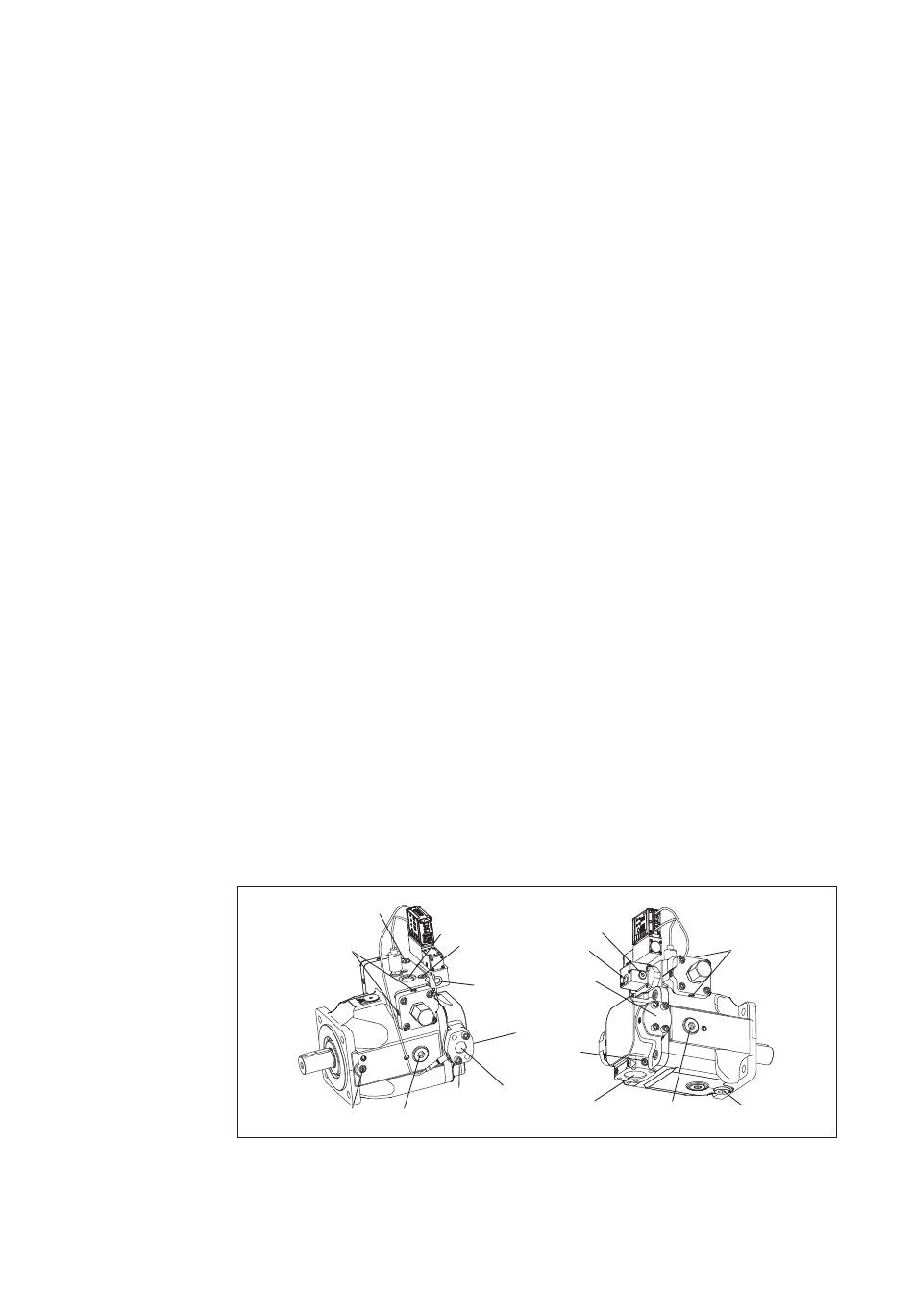

Abb. 18: Beispiel A4VSO 125 bis 355/30 mit HS5E-Vorsteuerventil, Drehrichtung rechts
S
R(L)
P
R
M
KV
1
B
1
P
M
B
M
S
B
M
S
B
R
- R
2
4
T
K
2
