Zu diesem Produkt | A4... mit HS5E(V)(L) Regelsystem Baureihe 1x und 30
Verstärkung für positive und negative Regeldifferenz verfügbar sowie die
dazugehörige Aktivierungsschwelle für diese zweite KP-Verstärkung. Über die
Parameter "P-0-2806.0.18, Druckregler Adaption P-Anteil" und "P-0-2806.0.19,
Druckregler Adaption D-Anteil" ist eine Adaption des Druckreglers an
Drehzahländerungen möglich. Mit dem Parameter "P-0-2806.0.20, Druckregler
Störgrößenaufschaltung" kann eine Störgrößenaufschaltung aufgebaut werden.
Weitere Informationen können Sie der Anwendungsbeschreibung 30338-FK
entnehmen.
Theoretisch lassen sich bei Bedarf zur Erzielung größerer Fördervolumina beliebige
HS5E(V)(L)-Regelsysteme hydraulisch koppeln.
Hierbei muss nur eine Master-Pumpe festgelegt werden, an die auch der
Druckmessumformer angeschlossen wird.
Der Master regelt nunmehr sowohl Druck als auch Schwenkwinkel gemäß den
externen Sollwertvorgaben und gibt seinen internen Schwenkwinkelsollwert
an die Slave-Pumpen weiter. Dadurch wird ein gleichmäßiges und synchrones
Verschwenken sichergestellt.
5.7.1 Beschaltung HS5E(V)(L)
Die beiden nachfolgenden Abbildungen zeigen die Beschaltung für den Master/
Slave-Betrieb mit analogen Signalen. Alternativ hierzu kann der Master/
Slave-Betrieb auch über ein Feldbussystem und die Maschinensteuerung
aufgebaut werden. Weitere Hinweise zu diesem System finden Sie in der
Funktionsbeschreibung der Firmware.
U
B
0 V
α
(I)
Soll
p
(I)
Soll
P
U

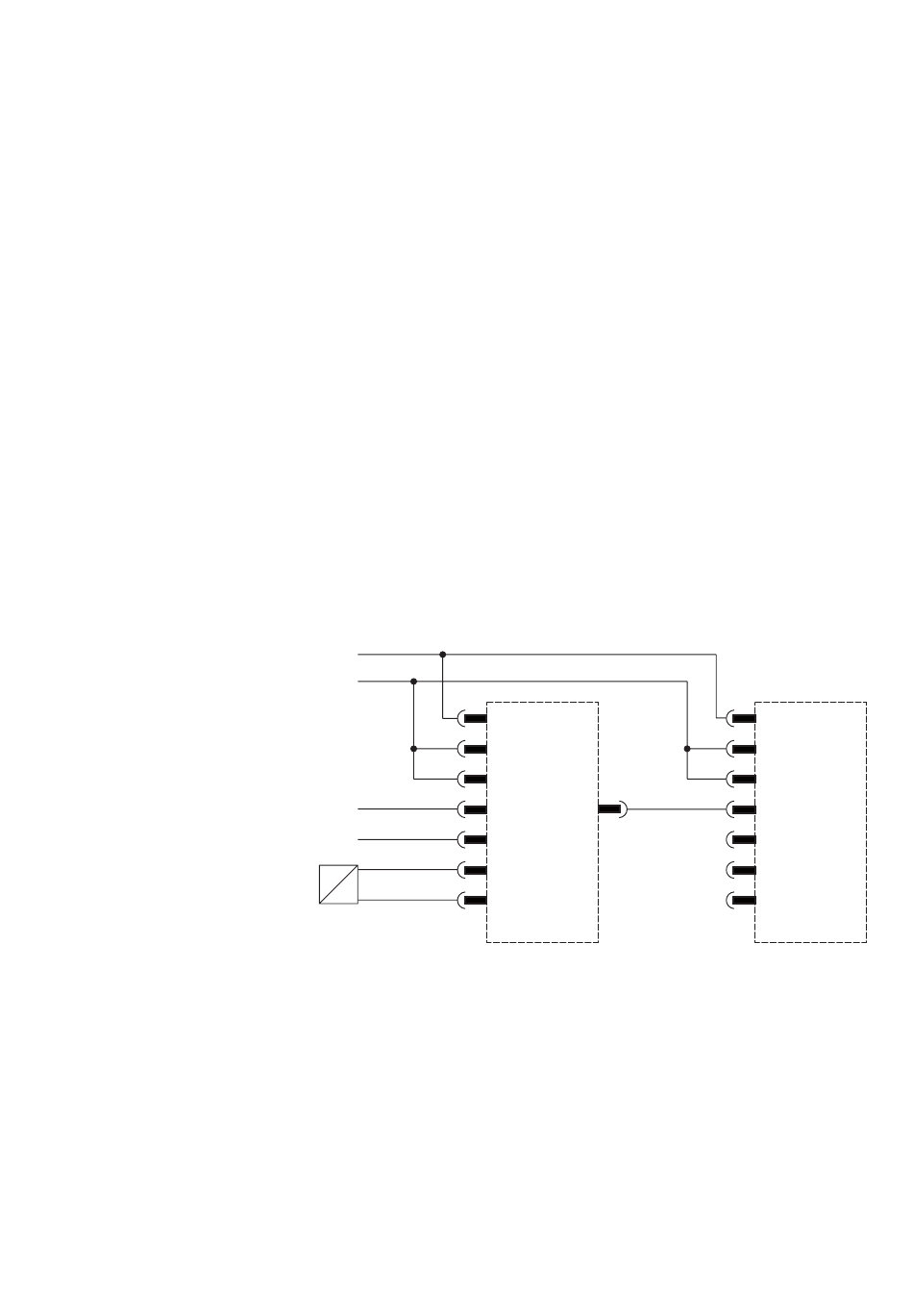

Abb. 8: Beispiel Beschaltung HS5E(V)(L) für Master/Slave-Betrieb (analog)
XH4
1 U
B
2 L0
4 M0
5 α
α
6
Soll
Ist
7 p
Soll
10 p
- high
Ist
11 p
- low
Ist
Master
RD 92076-01-B/2022-04-22, Bosch Rexroth AG
35/112
XH4
1 U
B
2 L0
4 M0
5 α
Soll
7 p
Soll
10 p
- high
Ist
11 p
- low
Ist
Slave
