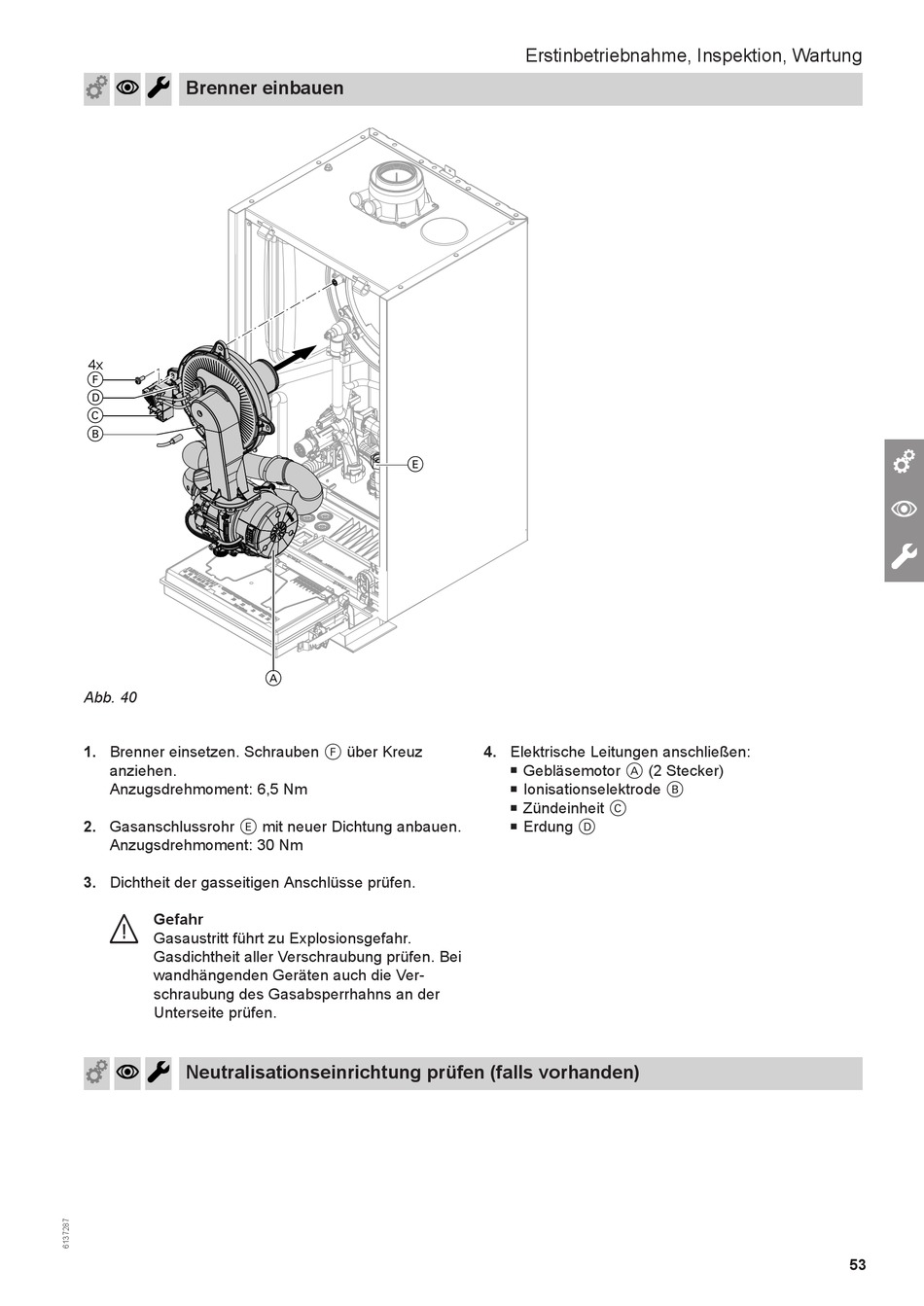

Brenner einbauen
4x
F
D
C
B
Abb. 40
1. Brenner einsetzen. Schrauben
anziehen.
Anzugsdrehmoment: 6,5 Nm
2. Gasanschlussrohr
E
Anzugsdrehmoment: 30 Nm
3. Dichtheit der gasseitigen Anschlüsse prüfen.
Gefahr
Gasaustritt führt zu Explosionsgefahr.
Gasdichtheit aller Verschraubung prüfen. Bei
wandhängenden Geräten auch die Ver-
schraubung des Gasabsperrhahns an der
Unterseite prüfen.
Neutralisationseinrichtung prüfen (falls vorhanden)
E
A
über Kreuz
F
mit neuer Dichtung anbauen.
Erstinbetriebnahme, Inspektion, Wartung
4. Elektrische Leitungen anschließen:
Gebläsemotor
(2 Stecker)
■
A
■
Ionisationselektrode
■
Zündeinheit
C
■
Erdung
D
B
53
