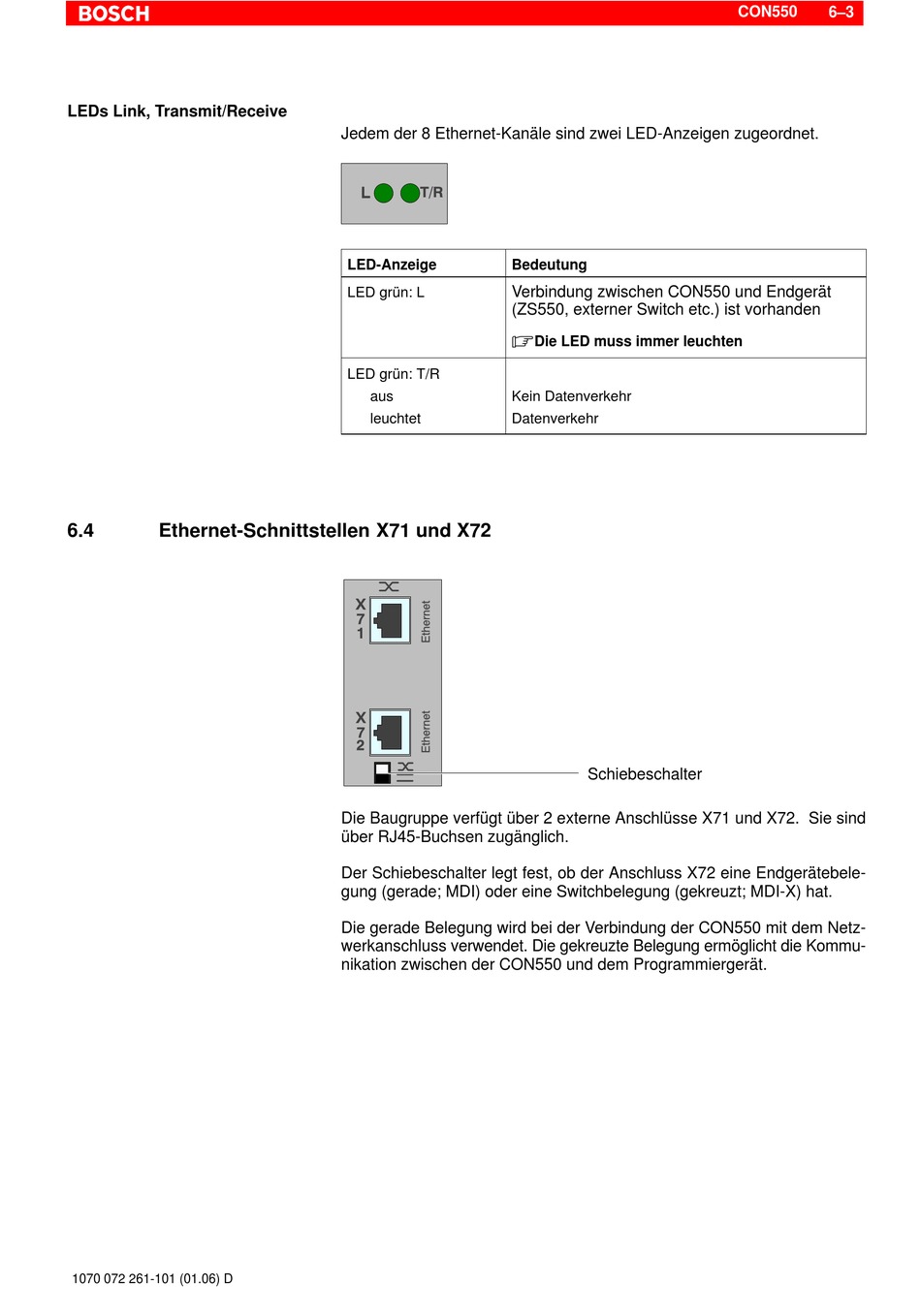

LEDs Link, Transmit/Receive
6.4
Ethernet-Schnittstellen X71 und X72
1070 072 261-101 (01.06) D
Jedem der 8 Ethernet-Kanäle sind zwei LED-Anzeigen zugeordnet.
LED-Anzeige
Bedeutung
Verbindung zwischen CON550 und Endgerät
LED grün: L
(ZS550, externer Switch etc.) ist vorhanden
.
LED grün: T/R
aus
Kein Datenverkehr
leuchtet
Datenverkehr
Die Baugruppe verfügt über 2 externe Anschlüsse X71 und X72. Sie sind
über RJ45-Buchsen zugänglich.
Der Schiebeschalter legt fest, ob der Anschluss X72 eine Endgerätebele-
gung (gerade; MDI) oder eine Switchbelegung (gekreuzt; MDI-X) hat.
Die gerade Belegung wird bei der Verbindung der CON550 mit dem Netz-
werkanschluss verwendet. Die gekreuzte Belegung ermöglicht die Kommu-
nikation zwischen der CON550 und dem Programmiergerät.
Die LED muss immer leuchten
Schiebeschalter
CON550
