Netzteilbaugruppe
4–6

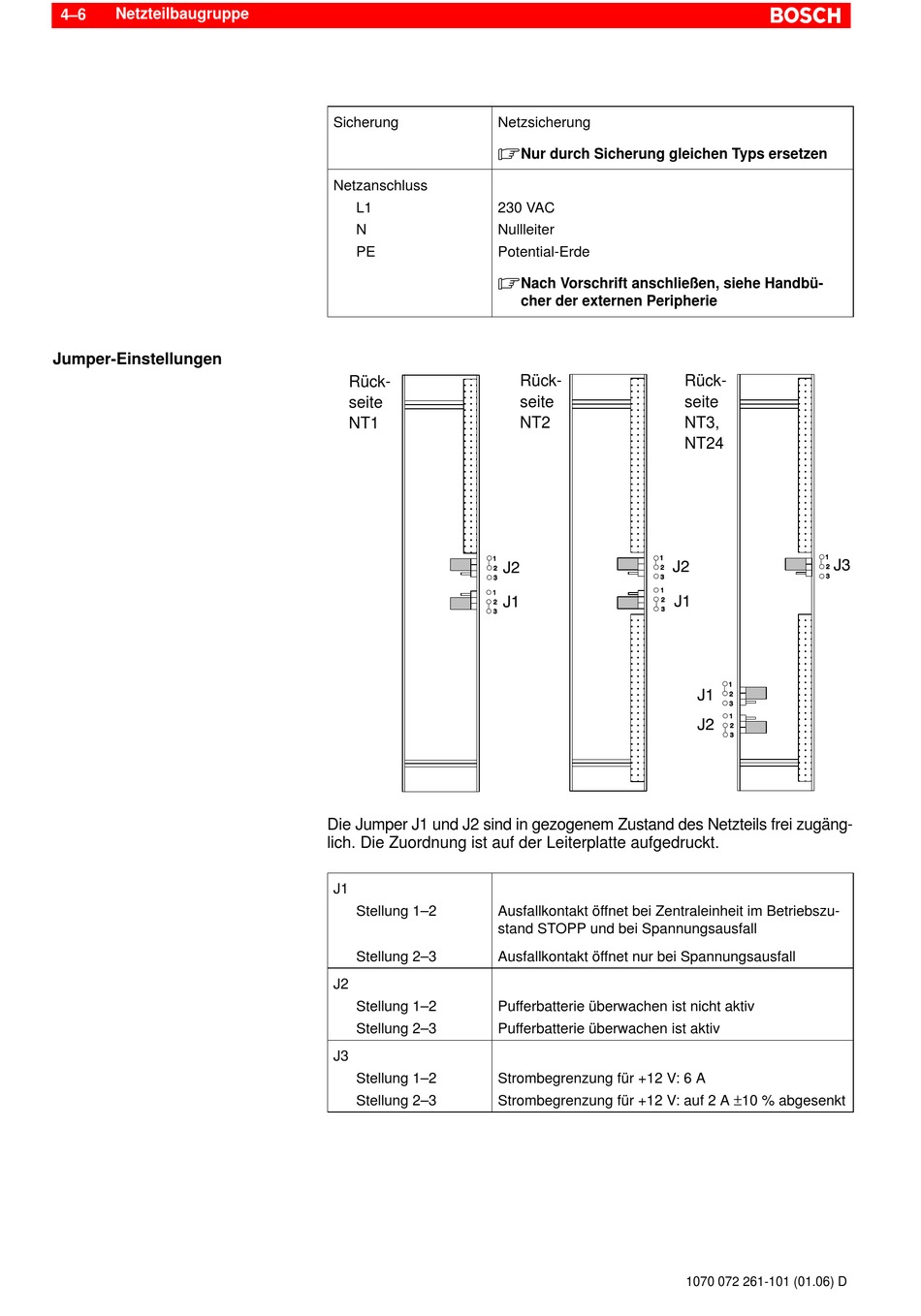

Jumper-Einstellungen
Sicherung Netzsicherung
.
Netzanschluss
L1 230 VAC
N Nullleiter
PE Potential-Erde
.
Rück-
Î Î Î Î
seite
NT1
Î Î Î Î
Î Î Î Î
Î Î Î Î
Die Jumper J1 und J2 sind in gezogenem Zustand des Netzteils frei zugäng-
lich. Die Zuordnung ist auf der Leiterplatte aufgedruckt.
J1
Stellung 1–2 Ausfallkontakt öffnet bei Zentraleinheit im Betriebszu-
stand STOPP und bei Spannungsausfall
Stellung 2–3 Ausfallkontakt öffnet nur bei Spannungsausfall
J2
Stellung 1–2 Pufferbatterie überwachen ist nicht aktiv
Stellung 2–3 Pufferbatterie überwachen ist aktiv
J3
Stellung 1–2 Strombegrenzung für +12 V: 6 A
Strombegrenzung für +12 V: auf 2 A ±10 % abgesenkt
Stellung 2–3
Nur durch Sicherung gleichen Typs ersetzen
Nach Vorschrift anschließen, siehe Handbü-
cher der externen Peripherie
Rück-
Î Î
seite
NT2
Î Î
Î Î
Î Î
J2
J2
J1
J1
Î Î
Î Î
Î Î
Î
Î
Rück-
Î Î
seite
NT3,
Î Î
NT24
Î Î
Î Î
J3
Î Î
Î Î
J1
Î Î
J2
Î
Î
1070 072 261-101 (01.06) D
