Pepperl+Fuchs ICE1-8DI8DO-G60L-V1D Handbuch Seite 30

ICE1-8DI8DO-G60L-*V1D, ICE1-16DI-G60L-V1D
Inbetriebnahme
Die Topologie des Netzwerkes muss für die Verwendung projektiert sein.
Bei der Konfiguration des IO-Controllers in "HW-Konfig" muss die Funktion ausgewählt sein.

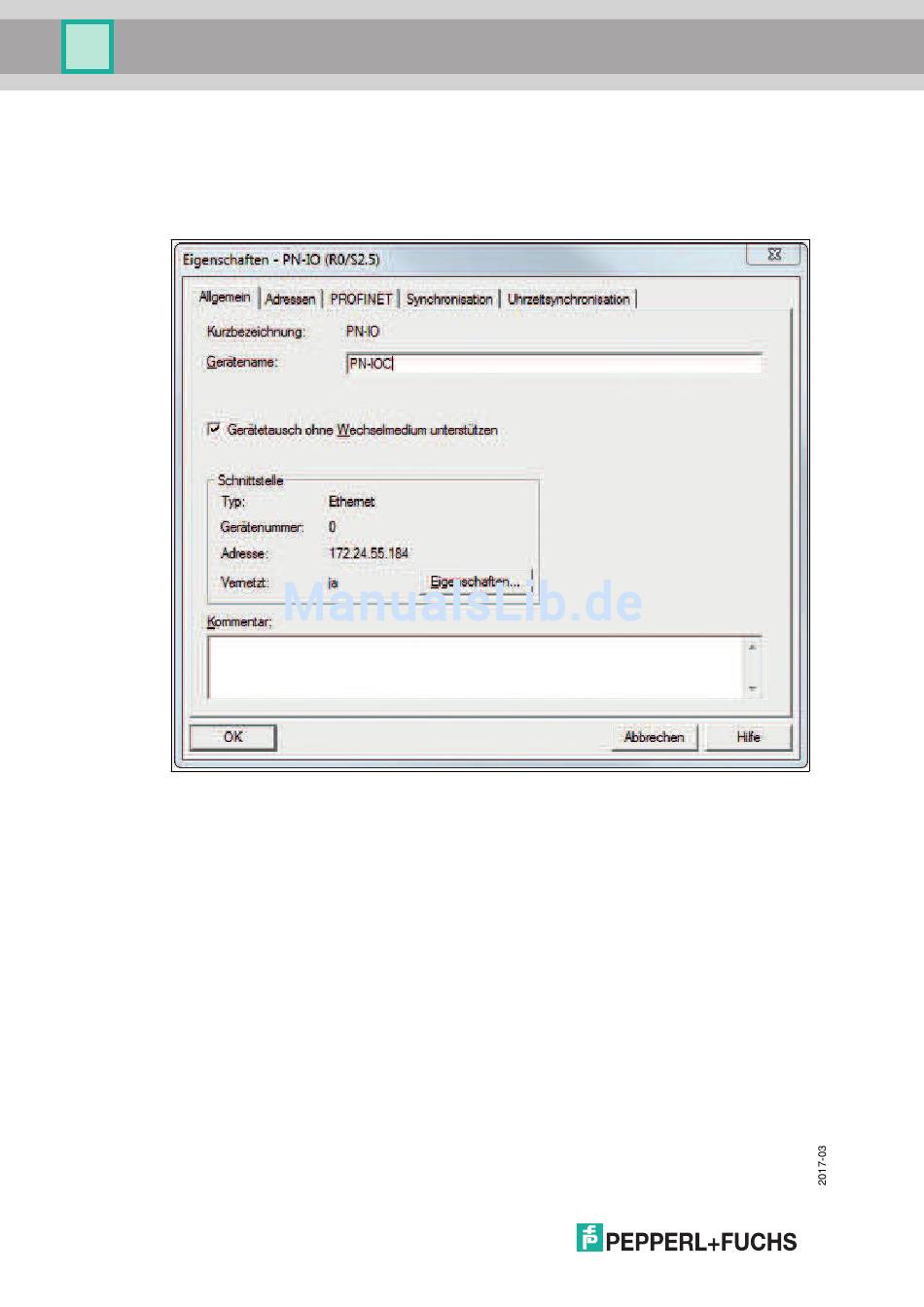

Durch einen Doppelblick auf den PROFINET-IO-Port des Controllers öffnet sich das
Eigenschaftsfenster. Aktivieren Sie die Funktion "Gerätetausch ohne Wechselmedium
unterstützen".
Abbildung 4.8
Die Verschaltungen der PROFINET-Ports der einzelnen Geräte müssen ebenfalls projektiert
werden. Durch den Doppelklick auf den Port eines Gerätes in "HW-Konfig" öffnet sich dessen
Eigenschaftsfenster. Im Register "Topologie" werden die Verschaltungen mit den Partnerports
anderer Geräte im Netzwerk festgelegt.
30
