IUH-F192-V1-*
Installation
Hinweis!
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten
Rahmenbedingungen aus. Die Pepperl+Fuchs GmbH übernimmt keine Gewähr für die
einwandfreie Funktion in systemfremden Umgebungen.

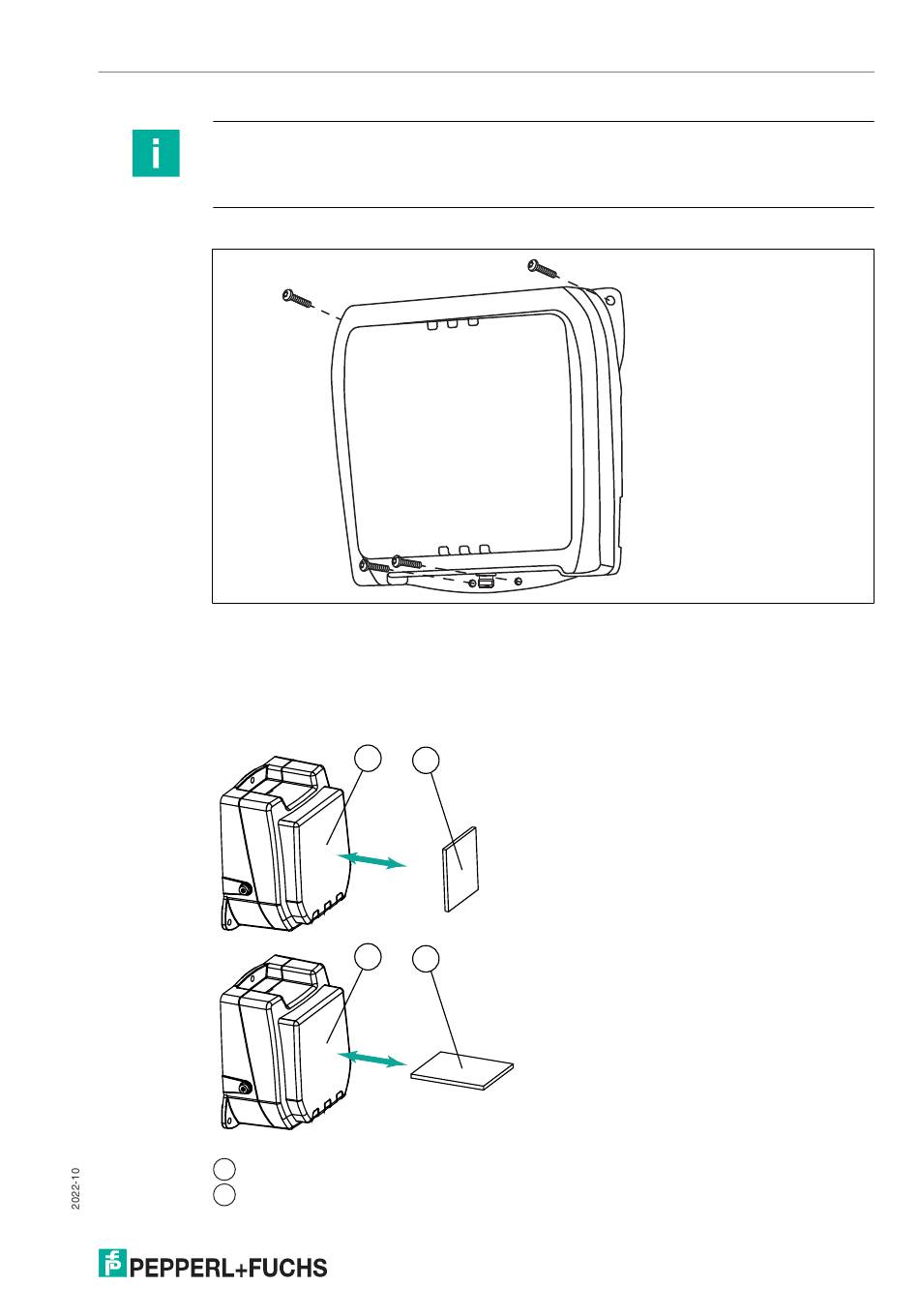

Montage des Schreib-/Lesekopfs
Abbildung 4.1
4.3.1
Orientierung im Raum
Die Ausrichtung der Antennen des Datenträgers in Bezug auf die Antenne des Schreib-/Lese-
geräts beeinflusst die Reichweite des Systems. Achten Sie daher auf eine parallele Ausrich-
tung der Antennen zueinander.
Schreib-/Lesegerät
1
Transponder
2
Optimale Ausrichtung des Transponders
1
2
•
Schlechte Ausrichtung des Transponders
1
2
•
gute Kommunikation zwischen Schreib-/Lesegerät
und Transponder
unzureichende Kommunikation zwischen Schreib-
/Lesegerät und Transponder
27
