Apparatbeskrivning

.1

Front- och sidovy

12
11
10
9
8

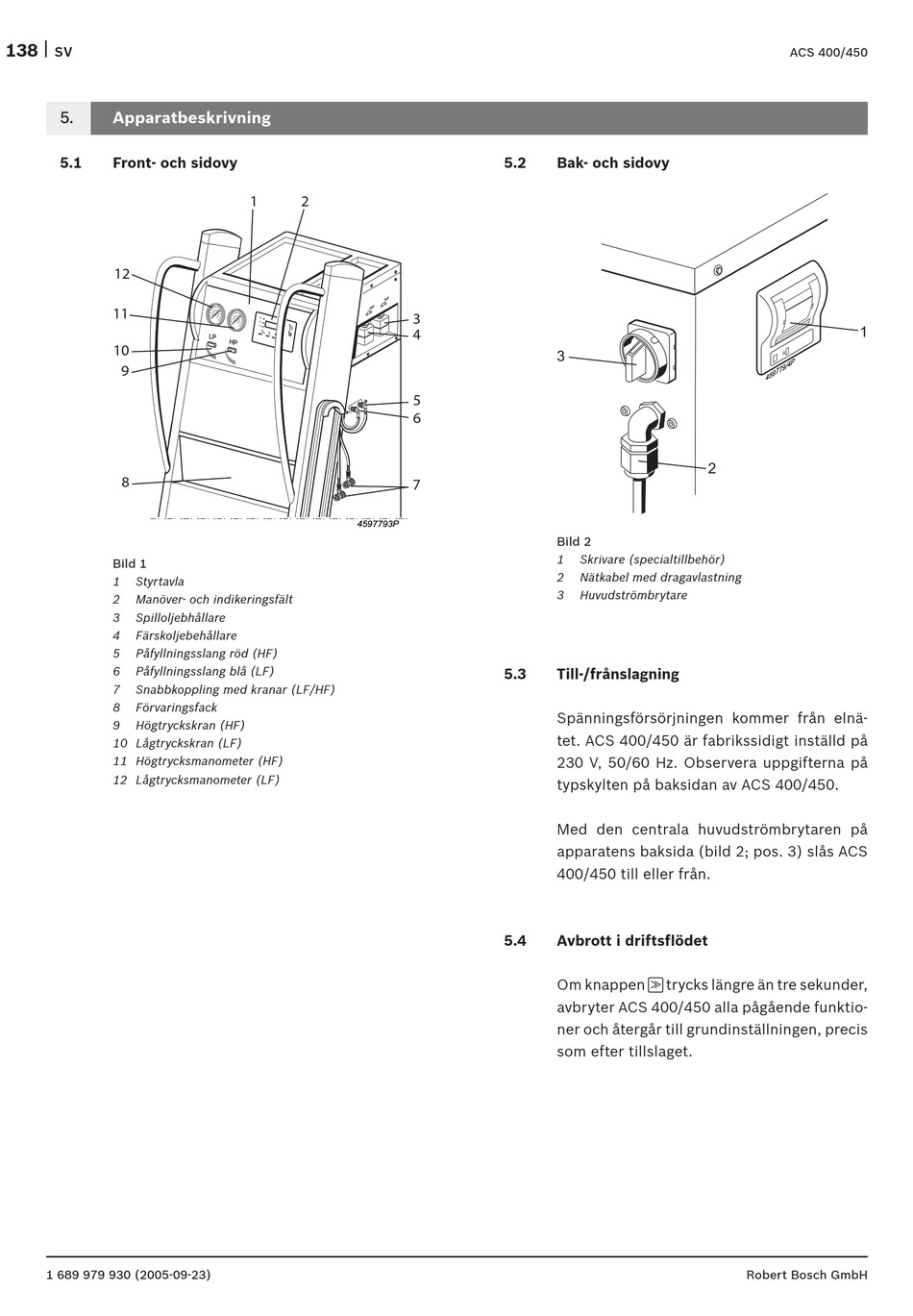

Bild 1
1 Styrtavla
2 Manöver- och indikeringsfält
3 Spilloljebhållare
4 Färskoljebehållare
5 Påfyllningsslang röd (HF)
6 Påfyllningsslang blå (LF)
7 Snabbkoppling med kranar (LF/HF)
8 Förvaringsfack
9 Högtryckskran (HF)
10 Lågtryckskran (LF)
11 Högtrycksmanometer (HF)
12 Lågtrycksmanometer (LF)
1 689 979 930 (2005-09-23)
1 2
3
4
5
6
7
.

Bak- och sidovy

3
Bild 2
1 Skrivare (specialtillbehör)
2 Nätkabel med dragavlastning
3 Huvudströmbrytare
. Till-/frånslagning
Spänningsförsörjningen kommer från elnä-
tet . ACS 400/450 är fabrikssidigt inställd på
230 V, 50/60 Hz . Observera uppgifterna på
typskylten på baksidan av ACS 400/450 .
Med den centrala huvudströmbrytaren på
apparatens baksida (bild 2; pos . 3) slås ACS
400/450 till eller från .
. Avbrott i driftsflödet
Om knappen trycks längre än tre sekunder,
V
avbryter ACS 400/450 alla pågående funktio-
ner och återgår till grundinställningen, precis
som efter tillslaget .
ACS 400/450
1
2
