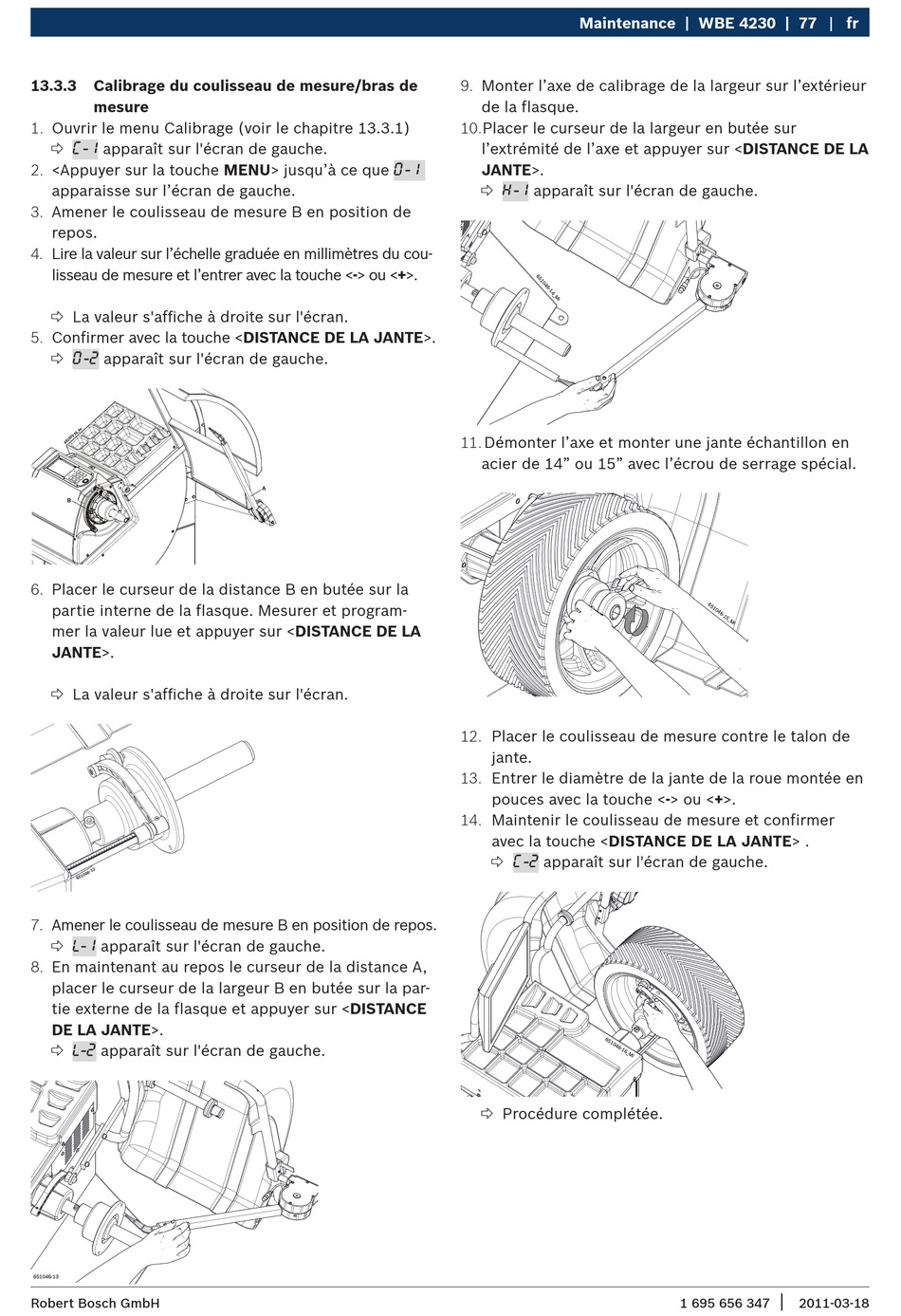

13.3.3 Calibrage du coulisseau de mesure/bras de
mesure
1. Ouvrir le menu Calibrage (voir le chapitre 13.3.1)

apparaît sur l'écran de gauche.
C-1
2. <Appuyer sur la touche MENU> jusqu'à ce que
apparaisse sur l'écran de gauche.
3. Amener le coulisseau de mesure B en position de
repos.
4. Lire la valeur sur l'échelle graduée en millimètres du cou-
lisseau de mesure et l'entrer avec la touche <-> ou <+>.
 La valeur s'affiche à droite sur l'écran.
5. Confirmer avec la touche <DISTANCE DE LA JANTE>.

apparaît sur l'écran de gauche.
0-2
B
6. Placer le curseur de la distance B en butée sur la
partie interne de la flasque. Mesurer et program-
mer la valeur lue et appuyer sur <DISTANCE DE LA
JANTE>.
 La valeur s'affiche à droite sur l'écran.
7. Amener le coulisseau de mesure B en position de repos.

apparaît sur l'écran de gauche.
L-1
8. En maintenant au repos le curseur de la distance A,
placer le curseur de la largeur B en butée sur la par-
tie externe de la flasque et appuyer sur <DISTANCE
DE LA JANTE>.

apparaît sur l'écran de gauche.
L-2
Robert Bosch GmbH
0-1
A
Maintenance | WBE 4230 | 77
9. Monter l'axe de calibrage de la largeur sur l'extérieur
de la flasque.
10. Placer le curseur de la largeur en butée sur
l'extrémité de l'axe et appuyer sur <DISTANCE DE LA
JANTE>.

apparaît sur l'écran de gauche.
H-1
11. Démonter l'axe et monter une jante échantillon en
acier de 14" ou 15" avec l'écrou de serrage spécial.
12. Placer le coulisseau de mesure contre le talon de
jante.
13. Entrer le diamètre de la jante de la roue montée en
pouces avec la touche <-> ou <+>.
14. Maintenir le coulisseau de mesure et confirmer
avec la touche <DISTANCE DE LA JANTE> .

apparaît sur l'écran de gauche.
C-2
 Procédure complétée.
