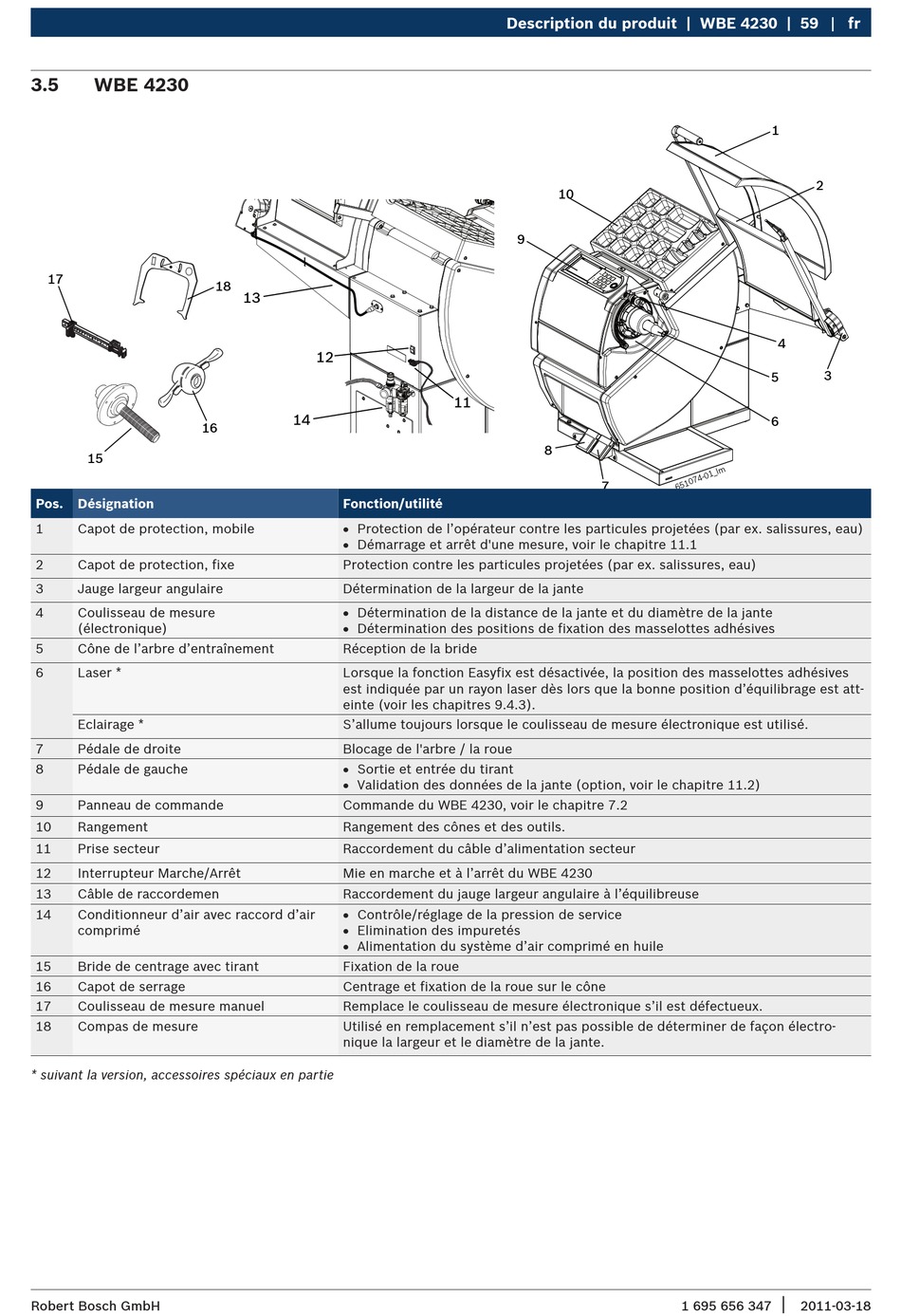

3.5

WBE 4230

17
15
Pos. Désignation
1 Capot de protection, mobile
2 Capot de protection, fixe
3 Jauge largeur angulaire
4 Coulisseau de mesure
(électronique)
5 Cône de l'arbre d'entraînement
6 Laser *
Eclairage *
7 Pédale de droite
8 Pédale de gauche
9 Panneau de commande
10 Rangement
11 Prise secteur
12 Interrupteur Marche/Arrêt
13 Câble de raccordemen
14 Conditionneur d'air avec raccord d'air
comprimé
15 Bride de centrage avec tirant
16 Capot de serrage
17 Coulisseau de mesure manuel
18 Compas de mesure
* suivant la version, accessoires spéciaux en partie
Robert Bosch GmbH
18
13
12
14
16
Fonction/utilité
R Protection de l'opérateur contre les particules projetées (par ex. salissures, eau)
R Démarrage et arrêt d'une mesure, voir le chapitre 11.1
Protection contre les particules projetées (par ex. salissures, eau)
Détermination de la largeur de la jante
R Détermination de la distance de la jante et du diamètre de la jante
R Détermination des positions de fixation des masselottes adhésives
Réception de la bride
Lorsque la fonction Easyfix est désactivée, la position des masselottes adhésives
est indiquée par un rayon laser dès lors que la bonne position d'équilibrage est att-
einte (voir les chapitres 9.4.3).
S'allume toujours lorsque le coulisseau de mesure électronique est utilisé.
Blocage de l'arbre / la roue
R Sortie et entrée du tirant
R Validation des données de la jante (option, voir le chapitre 11.2)
Commande du WBE 4230, voir le chapitre 7.2
Rangement des cônes et des outils.
Raccordement du câble d'alimentation secteur
Mie en marche et à l'arrêt du WBE 4230
Raccordement du jauge largeur angulaire à l'équilibreuse
R Contrôle/réglage de la pression de service
R Elimination des impuretés
R Alimentation du système d'air comprimé en huile
Fixation de la roue
Centrage et fixation de la roue sur le cône
Remplace le coulisseau de mesure électronique s'il est défectueux.
Utilisé en remplacement s'il n'est pas possible de déterminer de façon électro-
nique la largeur et le diamètre de la jante.
Description du produit | WBE 4230 | 59
10
9
11
8
7
fr
1
2
4
3
5
6
|
1 695 656 347 2011-03-18
