3.5

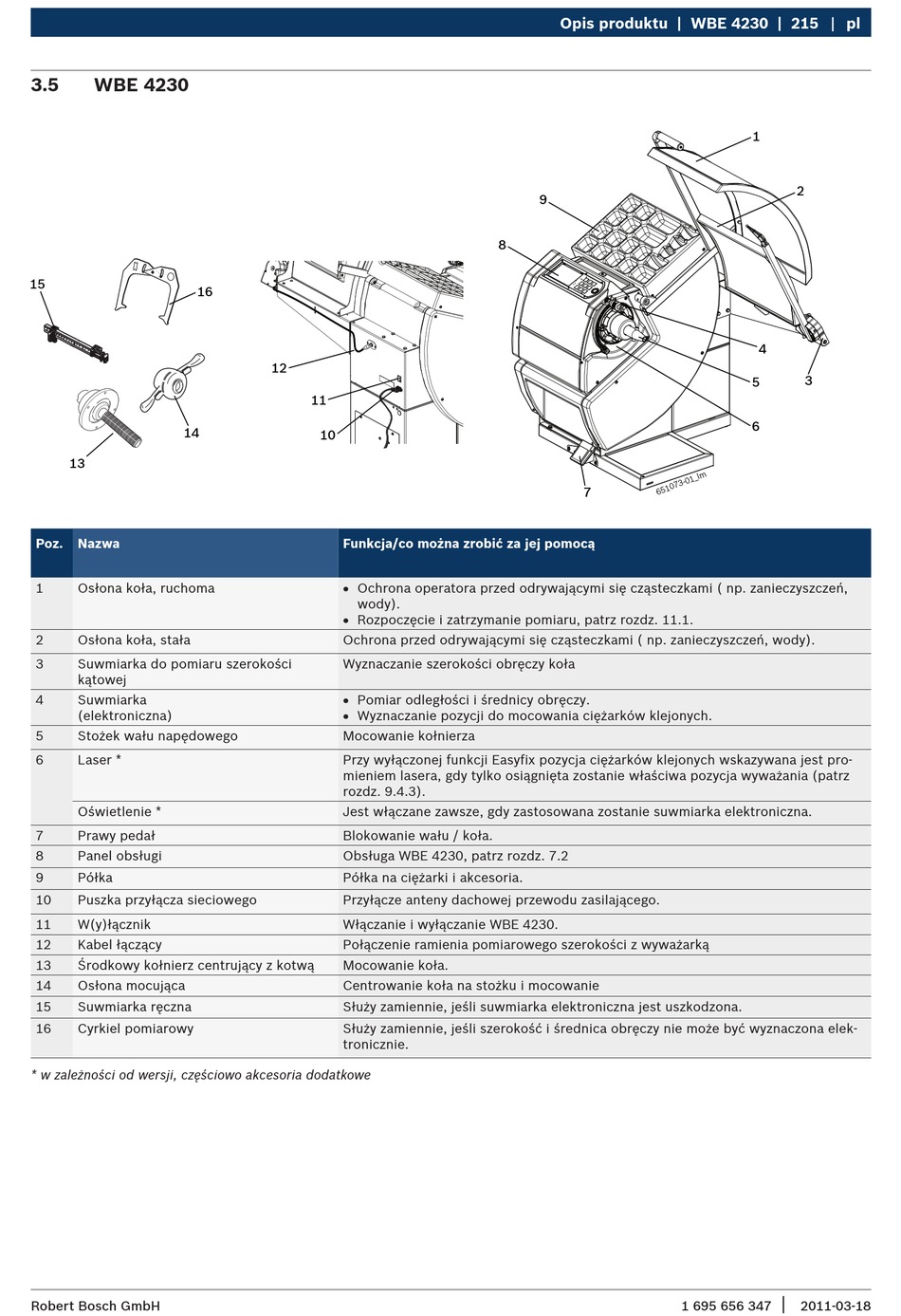

WBE 4230

15
16
14
13
Poz. Nazwa
1 Osłona koła, ruchoma
2 Osłona koła, stała
3 Suwmiarka do pomiaru szerokości
kątowej
4 Suwmiarka
(elektroniczna)
5 Stożek wału napędowego
6 Laser *
Oświetlenie *
7 Prawy pedał
8 Panel obsługi
9 Półka
10 Puszka przyłącza sieciowego
11 W(y)łącznik
12 Kabel łączący
13 Środkowy kołnierz centrujący z kotwą
14 Osłona mocująca
15 Suwmiarka ręczna
16 Cyrkiel pomiarowy
* w zależności od wersji, częściowo akcesoria dodatkowe
Robert Bosch GmbH
12
11
10
Funkcja/co można zrobić za jej pomocą
R Ochrona operatora przed odrywającymi się cząsteczkami ( np. zanieczyszczeń,
wody).
R Rozpoczęcie i zatrzymanie pomiaru, patrz rozdz. 11.1.
Ochrona przed odrywającymi się cząsteczkami ( np. zanieczyszczeń, wody).
Wyznaczanie szerokości obręczy koła
R Pomiar odległości i średnicy obręczy.
R Wyznaczanie pozycji do mocowania ciężarków klejonych.
Mocowanie kołnierza
Przy wyłączonej funkcji Easyfix pozycja ciężarków klejonych wskazywana jest pro-
mieniem lasera, gdy tylko osiągnięta zostanie właściwa pozycja wyważania (patrz
rozdz. 9.4.3).
Jest włączane zawsze, gdy zastosowana zostanie suwmiarka elektroniczna.
Blokowanie wału / koła.
Obsługa WBE 4230, patrz rozdz. 7.2
Półka na ciężarki i akcesoria.
Przyłącze anteny dachowej przewodu zasilającego.
Włączanie i wyłączanie WBE 4230.
Połączenie ramienia pomiarowego szerokości z wyważarką
Mocowanie koła.
Centrowanie koła na stożku i mocowanie
Służy zamiennie, jeśli suwmiarka elektroniczna jest uszkodzona.
Służy zamiennie, jeśli szerokość i średnica obręczy nie może być wyznaczona elek-
tronicznie.
Opis produktu | WBE 4230 | 215
9
8
7
pl
1
2
4
3
5
6
|
1 695 656 347 2011-03-18
