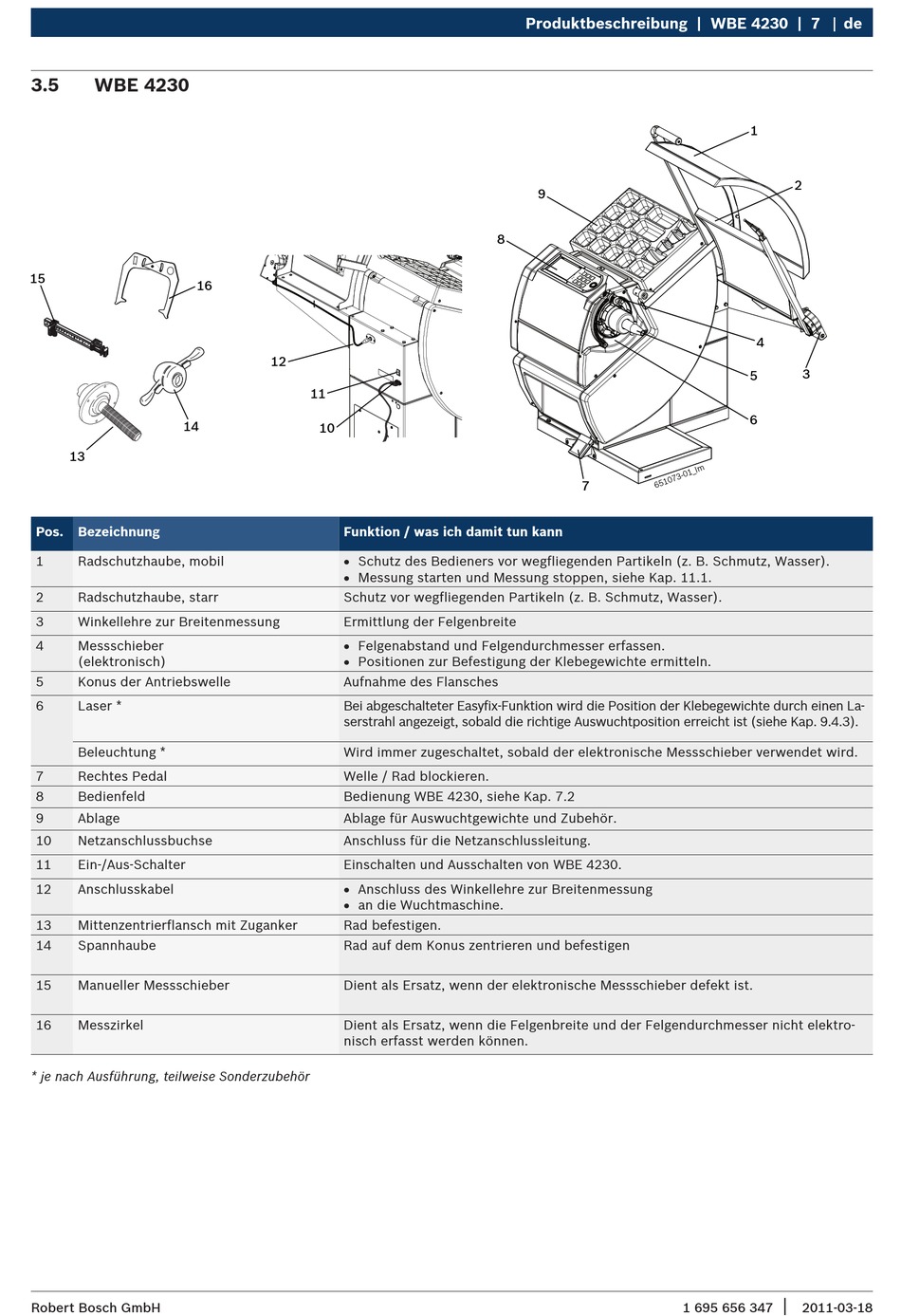

3.5

WBE 4230

15
16
14
13
Pos. Bezeichnung
1 Radschutzhaube, mobil
2 Radschutzhaube, starr
3 Winkellehre zur Breitenmessung
4 Messschieber
(elektronisch)
5 Konus der Antriebswelle
6 Laser *
Beleuchtung *
7 Rechtes Pedal
8 Bedienfeld
9 Ablage
10 Netzanschlussbuchse
11 Ein-/Aus-Schalter
12 Anschlusskabel
13 Mittenzentrierflansch mit Zuganker
14 Spannhaube
15 Manueller Messschieber
16 Messzirkel
* je nach Ausführung, teilweise Sonderzubehör
Robert Bosch GmbH
12
11
10
Funktion / was ich damit tun kann
R Schutz des Bedieners vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
R Messung starten und Messung stoppen, siehe Kap. 11.1.
Schutz vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
Ermittlung der Felgenbreite
R Felgenabstand und Felgendurchmesser erfassen.
R Positionen zur Befestigung der Klebegewichte ermitteln.
Aufnahme des Flansches
Bei abgeschalteter Easyfix-Funktion wird die Position der Klebegewichte durch einen La-
serstrahl angezeigt, sobald die richtige Auswuchtposition erreicht ist (siehe Kap. 9.4.3).
Wird immer zugeschaltet, sobald der elektronische Messschieber verwendet wird.
Welle / Rad blockieren.
Bedienung WBE 4230, siehe Kap. 7.2
Ablage für Auswuchtgewichte und Zubehör.
Anschluss für die Netzanschlussleitung.
Einschalten und Ausschalten von WBE 4230.
R Anschluss des Winkellehre zur Breitenmessung
R an die Wuchtmaschine.
Rad befestigen.
Rad auf dem Konus zentrieren und befestigen
Dient als Ersatz, wenn der elektronische Messschieber defekt ist.
Dient als Ersatz, wenn die Felgenbreite und der Felgendurchmesser nicht elektro-
nisch erfasst werden können.
Produktbeschreibung | WBE 4230 | 7
9
8
7
de
1
2
4
3
5
6
|
1 695 656 347 2011-03-18
