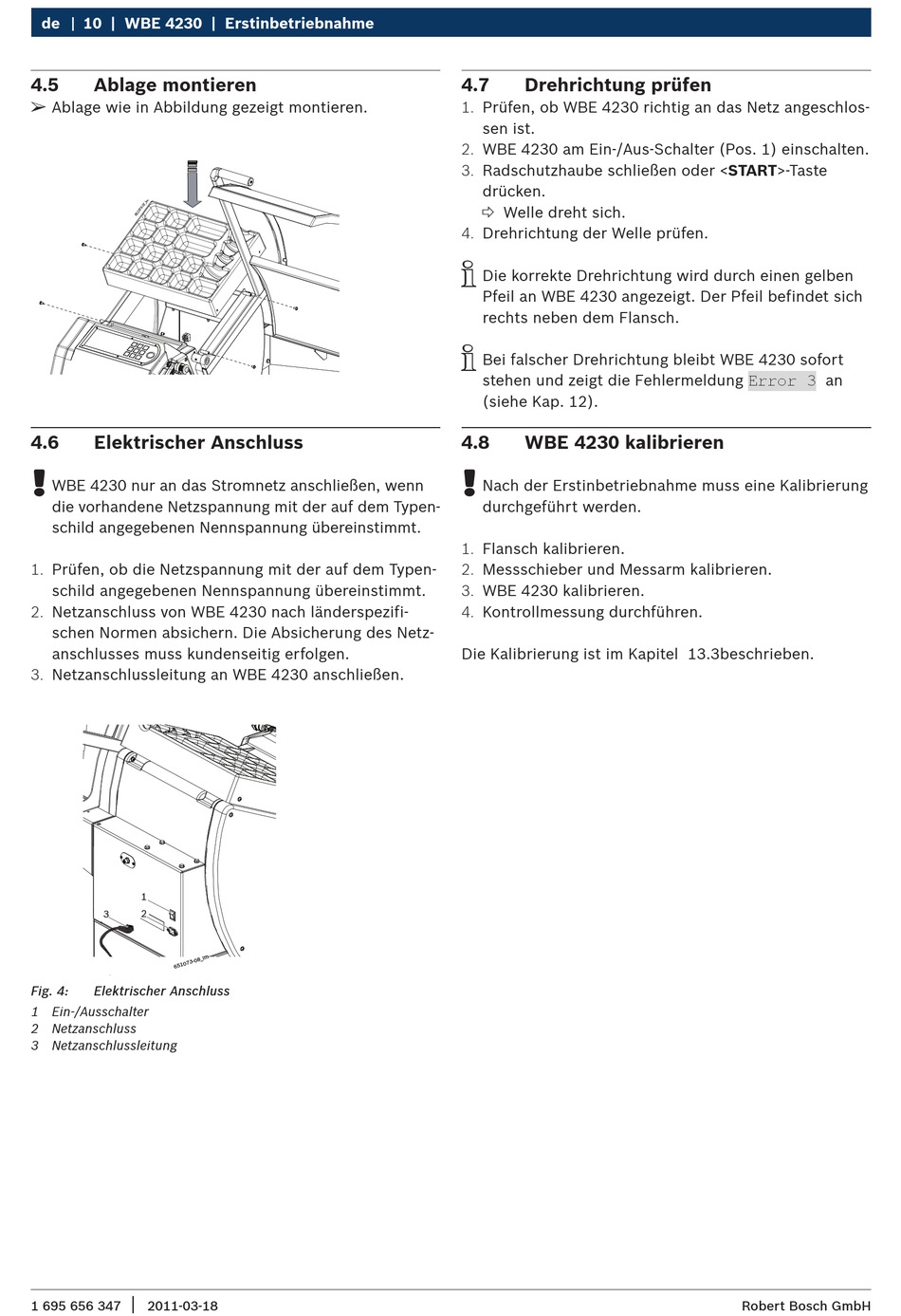

de 10 | WBE 4230 | Erstinbetriebnahme
4.5

Ablage montieren

¶
Ablage wie in Abbildung gezeigt montieren.
4.6

Elektrischer Anschluss

!
WBE 4230 nur an das Stromnetz anschließen, wenn
die vorhandene Netzspannung mit der auf dem Typen-
schild angegebenen Nennspannung übereinstimmt.
1. Prüfen, ob die Netzspannung mit der auf dem Typen-
schild angegebenen Nennspannung übereinstimmt.
2. Netzanschluss von WBE 4230 nach länderspezifi-
schen Normen absichern. Die Absicherung des Netz-
anschlusses muss kundenseitig erfolgen.
3. Netzanschlussleitung an WBE 4230 anschließen.
1
2
3
Fig. 4: Elektrischer Anschluss
1 Ein-/Ausschalter
2 Netzanschluss
3 Netzanschlussleitung
|
1 695 656 347 2011-03-18
4.7 Drehrichtung prüfen
1. Prüfen, ob WBE 4230 richtig an das Netz angeschlos-
sen ist.
2. WBE 4230 am Ein-/Aus-Schalter (Pos. 1) einschalten.
3. Radschutzhaube schließen oder <START>-Taste
drücken.
 Welle dreht sich.
4. Drehrichtung der Welle prüfen.
i
Die korrekte Drehrichtung wird durch einen gelben
Pfeil an WBE 4230 angezeigt. Der Pfeil befindet sich
rechts neben dem Flansch.
i
Bei falscher Drehrichtung bleibt WBE 4230 sofort
stehen und zeigt die Fehlermeldung
(siehe Kap. 12).
4.8

WBE 4230 kalibrieren

!
Nach der Erstinbetriebnahme muss eine Kalibrierung
durchgeführt werden.
1. Flansch kalibrieren.
2. Messschieber und Messarm kalibrieren.
3. WBE 4230 kalibrieren.
4. Kontrollmessung durchführen.
Die Kalibrierung ist im Kapitel 13.3beschrieben.
Error 3
an
