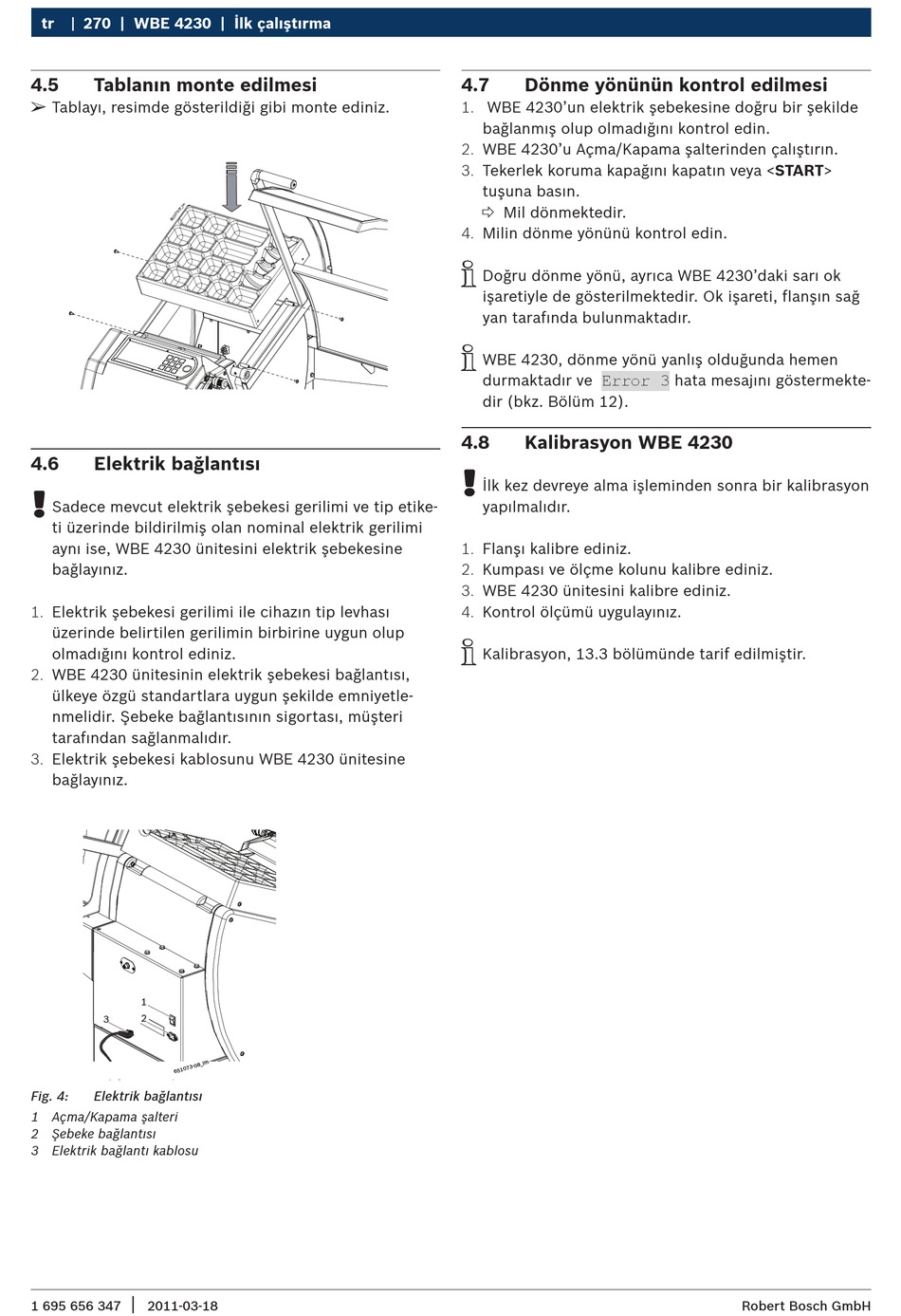

tr 270 | WBE 4230 | İlk çalıştırma
4.5 Tablanın monte edilmesi
¶
Tablayı, resimde gösterildiği gibi monte ediniz.
4.6 Elektrik bağlantısı
!
Sadece mevcut elektrik şebekesi gerilimi ve tip etike-
ti üzerinde bildirilmiş olan nominal elektrik gerilimi
aynı ise, WBE 4230 ünitesini elektrik şebekesine
bağlayınız.
1. Elektrik şebekesi gerilimi ile cihazın tip levhası
üzerinde belirtilen gerilimin birbirine uygun olup
olmadığını kontrol ediniz.
2. WBE 4230 ünitesinin elektrik şebekesi bağlantısı,
ülkeye özgü standartlara uygun şekilde emniyetle-
nmelidir. Şebeke bağlantısının sigortası, müşteri
tarafından sağlanmalıdır.
3. Elektrik şebekesi kablosunu WBE 4230 ünitesine
bağlayınız.
1
2
3
Fig. 4: Elektrik bağlantısı
1 Açma/Kapama şalteri
2 Şebeke bağlantısı
3 Elektrik bağlantı kablosu
|
1 695 656 347 2011-03-18
4.7 Dönme yönünün kontrol edilmesi
1. WBE 4230'un elektrik şebekesine doğru bir şekilde
bağlanmış olup olmadığını kontrol edin.
2. WBE 4230'u Açma/Kapama şalterinden çalıştırın.
3. Tekerlek koruma kapağını kapatın veya <START>
tuşuna basın.
 Mil dönmektedir.
4. Milin dönme yönünü kontrol edin.
i
Doğru dönme yönü, ayrıca WBE 4230'daki sarı ok
işaretiyle de gösterilmektedir. Ok işareti, flanşın sağ
yan tarafında bulunmaktadır.
i
WBE 4230, dönme yönü yanlış olduğunda hemen
Error 3
durmaktadır ve
dir (bkz. Bölüm 12).
4.8 Kalibrasyon WBE 4230
!
İlk kez devreye alma işleminden sonra bir kalibrasyon
yapılmalıdır.
1. Flanşı kalibre ediniz.
2. Kumpası ve ölçme kolunu kalibre ediniz.
3. WBE 4230 ünitesini kalibre ediniz.
4. Kontrol ölçümü uygulayınız.
i
Kalibrasyon, 13.3 bölümünde tarif edilmiştir.
hata mesajını göstermekte-
