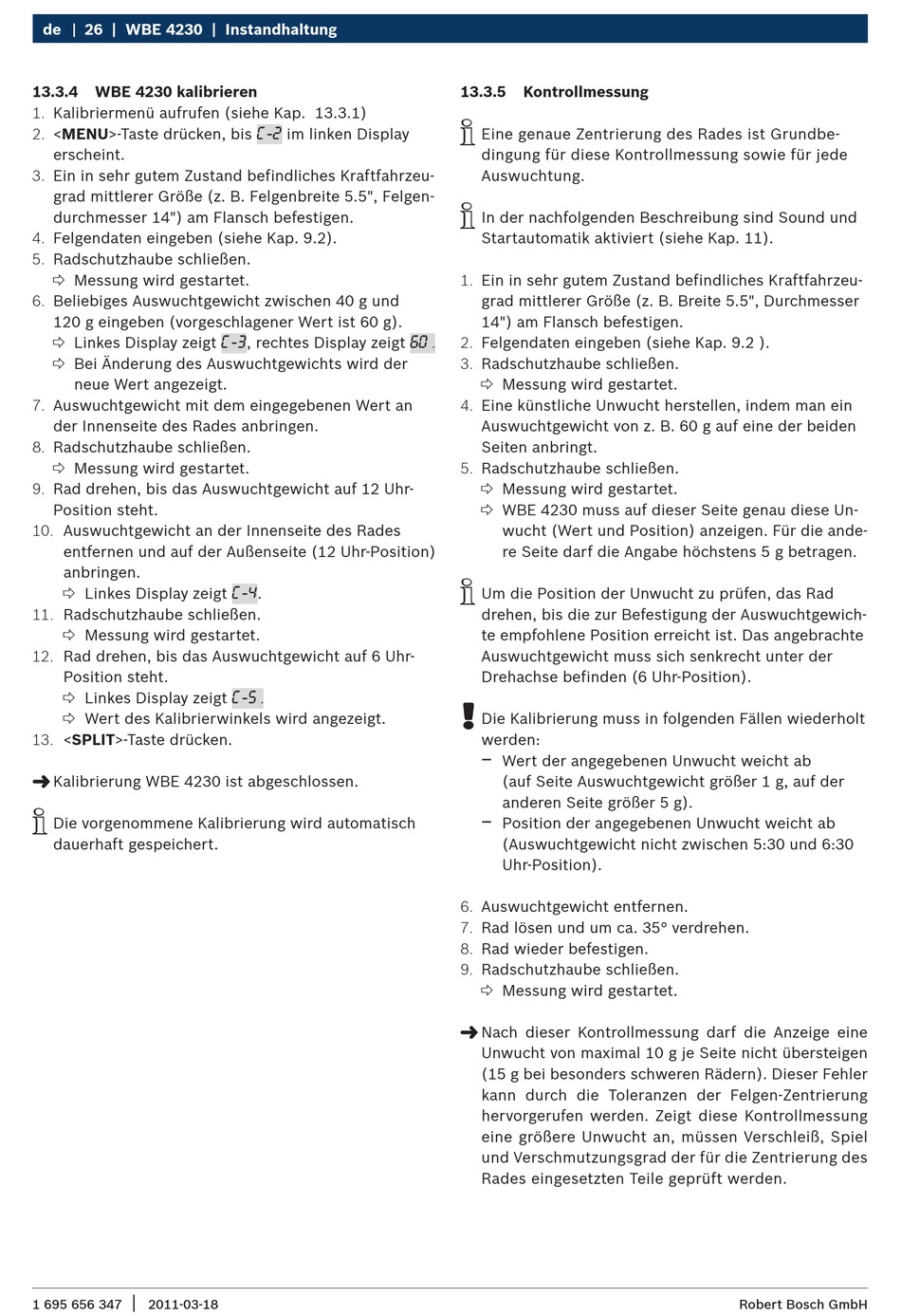

de 26 | WBE 4230 | Instandhaltung
13.3.4

WBE 4230 kalibrieren

1. Kalibriermenü aufrufen (siehe Kap. 13.3.1)
2. <MENU>-Taste drücken, bis
erscheint.
3. Ein in sehr gutem Zustand befindliches Kraftfahrzeu-
grad mittlerer Größe (z. B. Felgenbreite 5.5", Felgen-
durchmesser 14") am Flansch befestigen.
4. Felgendaten eingeben (siehe Kap. 9.2).
5. Radschutzhaube schließen.
 Messung wird gestartet.
6. Beliebiges Auswuchtgewicht zwischen 40 g und
120 g eingeben (vorgeschlagener Wert ist 60 g).
 Linkes Display zeigt
 Bei Änderung des Auswuchtgewichts wird der
neue Wert angezeigt.
7. Auswuchtgewicht mit dem eingegebenen Wert an
der Innenseite des Rades anbringen.
8. Radschutzhaube schließen.
 Messung wird gestartet.
9. Rad drehen, bis das Auswuchtgewicht auf 12 Uhr-
Position steht.
10. Auswuchtgewicht an der Innenseite des Rades
entfernen und auf der Außenseite (12 Uhr-Position)
anbringen.
 Linkes Display zeigt
11. Radschutzhaube schließen.
 Messung wird gestartet.
12. Rad drehen, bis das Auswuchtgewicht auf 6 Uhr-
Position steht.
 Linkes Display zeigt
 Wert des Kalibrierwinkels wird angezeigt.
13. <SPLIT>-Taste drücken.
"
Kalibrierung WBE 4230 ist abgeschlossen.
i
Die vorgenommene Kalibrierung wird automatisch
dauerhaft gespeichert.
|
1 695 656 347 2011-03-18
im linken Display
C-2
, rechtes Display zeigt
C-3
.
C-4
C-5.
13.3.5

Kontrollmessung

i
Eine genaue Zentrierung des Rades ist Grundbe-
dingung für diese Kontrollmessung sowie für jede
Auswuchtung.
i
In der nachfolgenden Beschreibung sind Sound und
Startautomatik aktiviert (siehe Kap. 11).
1. Ein in sehr gutem Zustand befindliches Kraftfahrzeu-
grad mittlerer Größe (z. B. Breite 5.5", Durchmesser
14") am Flansch befestigen.
2. Felgendaten eingeben (siehe Kap. 9.2 ).
60.
3. Radschutzhaube schließen.
 Messung wird gestartet.
4. Eine künstliche Unwucht herstellen, indem man ein
Auswuchtgewicht von z. B. 60 g auf eine der beiden
Seiten anbringt.
5. Radschutzhaube schließen.
 Messung wird gestartet.
 WBE 4230 muss auf dieser Seite genau diese Un-
wucht (Wert und Position) anzeigen. Für die ande-
re Seite darf die Angabe höchstens 5 g betragen.
i
Um die Position der Unwucht zu prüfen, das Rad
drehen, bis die zur Befestigung der Auswuchtgewich-
te empfohlene Position erreicht ist. Das angebrachte
Auswuchtgewicht muss sich senkrecht unter der
Drehachse befinden (6 Uhr-Position).
!
Die Kalibrierung muss in folgenden Fällen wiederholt
werden:
$
Wert der angegebenen Unwucht weicht ab
(auf Seite Auswuchtgewicht größer 1 g, auf der
anderen Seite größer 5 g).
$
Position der angegebenen Unwucht weicht ab
(Auswuchtgewicht nicht zwischen 5:30 und 6:30
Uhr-Position).
6. Auswuchtgewicht entfernen.
7. Rad lösen und um ca. 35° verdrehen.
8. Rad wieder befestigen.
9. Radschutzhaube schließen.
 Messung wird gestartet.
"
Nach dieser Kontrollmessung darf die Anzeige eine
Unwucht von maximal 10 g je Seite nicht übersteigen
(15 g bei besonders schweren Rädern). Dieser Fehler
kann durch die Toleranzen der Felgen-Zentrierung
hervorgerufen werden. Zeigt diese Kontrollmessung
eine größere Unwucht an, müssen Verschleiß, Spiel
und Verschmutzungsgrad der für die Zentrierung des
Rades eingesetzten Teile geprüft werden.
