4.3

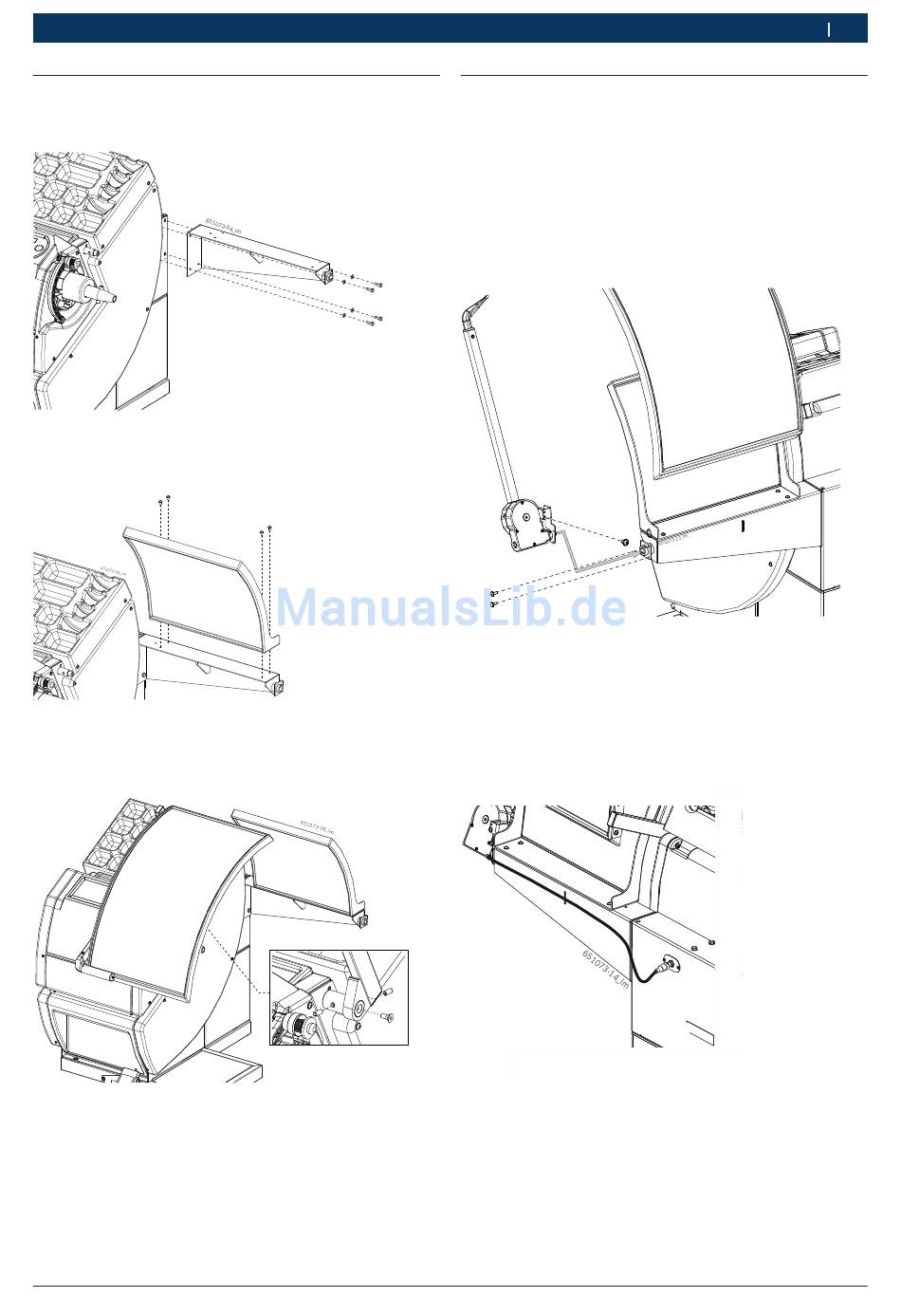

Monter le capot de protection

1. Fixer le dispositif d'appui du capot avec les cinq vis
fournies au WBE 4230.
2. Monter la partie inférieure du capot de protection
sur le dispositif d'appui avec les quatre vis fournies.
3. Fixer la partie supérieure du capot de protection au-
dessus du bras au WBE 4230 à l'aide du goujon et de
la vis, voir la figure.
Robert Bosch GmbH
Première mise en service | WBE 4230 | 61
4.4

Montage du dispositif

i
Cette opération doit être effectuée lorsque la ca-
lotte de protection de la roue est déjà montée sur
l'équilibreuse.
1. Fixer l'étrier du jauge largeur angulaire au tube de
support de la calotte de protection roue en vissant
les 3 vis dans les trous prédisposés à cet effet.
Fig. 2: Montage du jauge largeur angulaire
2. Relier le câble de connexion de la jauge largeur
angulaire au dos de l'équilibreuse et le fixer avec les
colliers fournis, comme le montre la figure.
Fig. 3: Raccordement du jauge largeur angulaire
1 Câble de raccordement du jauge largeur angulaire
2 Collier
