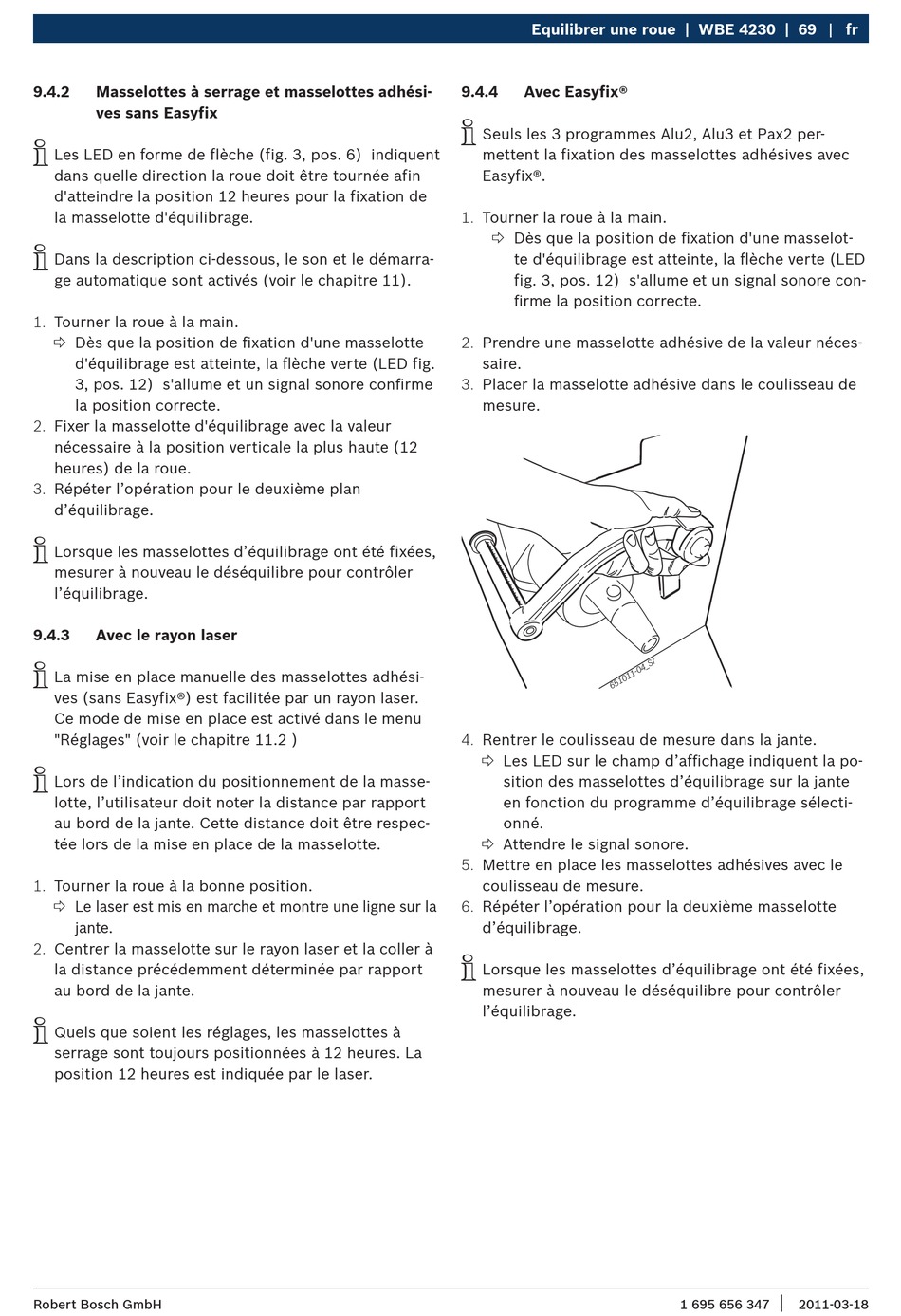

9.4.2 Masselottes à serrage et masselottes adhési-
ves sans Easyfix
i
Les LED en forme de flèche (fig. 3, pos. 6) indiquent
dans quelle direction la roue doit être tournée afin
d'atteindre la position 12 heures pour la fixation de
la masselotte d'équilibrage.
i
Dans la description ci-dessous, le son et le démarra-
ge automatique sont activés (voir le chapitre 11).
1. Tourner la roue à la main.
 Dès que la position de fixation d'une masselotte
d'équilibrage est atteinte, la flèche verte (LED fig.
3, pos. 12) s'allume et un signal sonore confirme
la position correcte.
2. Fixer la masselotte d'équilibrage avec la valeur
nécessaire à la position verticale la plus haute (12
heures) de la roue.
3. Répéter l'opération pour le deuxième plan
d'équilibrage.
i
Lorsque les masselottes d'équilibrage ont été fixées,
mesurer à nouveau le déséquilibre pour contrôler
l'équilibrage.
9.4.3 Avec le rayon laser
i
La mise en place manuelle des masselottes adhési-
ves (sans Easyfix®) est facilitée par un rayon laser.
Ce mode de mise en place est activé dans le menu
"Réglages" (voir le chapitre 11.2 )
i
Lors de l'indication du positionnement de la masse-
lotte, l'utilisateur doit noter la distance par rapport
au bord de la jante. Cette distance doit être respec-
tée lors de la mise en place de la masselotte.
1. Tourner la roue à la bonne position.
 Le laser est mis en marche et montre une ligne sur la
jante.
2. Centrer la masselotte sur le rayon laser et la coller à
la distance précédemment déterminée par rapport
au bord de la jante.
i
Quels que soient les réglages, les masselottes à
serrage sont toujours positionnées à 12 heures. La
position 12 heures est indiquée par le laser.
Robert Bosch GmbH
Equilibrer une roue | WBE 4230 | 69
9.4.4 Avec Easyfix®
i
Seuls les 3 programmes Alu2, Alu3 et Pax2 per-
mettent la fixation des masselottes adhésives avec
Easyfix®.
1. Tourner la roue à la main.
 Dès que la position de fixation d'une masselot-
te d'équilibrage est atteinte, la flèche verte (LED
fig. 3, pos. 12) s'allume et un signal sonore con-
firme la position correcte.
2. Prendre une masselotte adhésive de la valeur néces-
saire.
3. Placer la masselotte adhésive dans le coulisseau de
mesure.
4. Rentrer le coulisseau de mesure dans la jante.
 Les LED sur le champ d'affichage indiquent la po-
sition des masselottes d'équilibrage sur la jante
en fonction du programme d'équilibrage sélecti-
onné.
 Attendre le signal sonore.
5. Mettre en place les masselottes adhésives avec le
coulisseau de mesure.
6. Répéter l'opération pour la deuxième masselotte
d'équilibrage.
i
Lorsque les masselottes d'équilibrage ont été fixées,
mesurer à nouveau le déséquilibre pour contrôler
l'équilibrage.
