Multi-Input/Output-Gerät
Installation und Inbetriebnahme
Nach dem Ändern der DIP-Adressschalter muss das Gerät neu gestartet werden, um die neue
Einstellung verwenden zu können. Trennen Sie entweder das Gerät vom Feldbus und schlie-
ßen Sie es dann wieder an oder starten Sie das Gerät über den DTM neu.
PROFIBUS
address setting
ON
1 2 3 4 5 6 7
Position ON = logical 1
Position OFF = logical 0

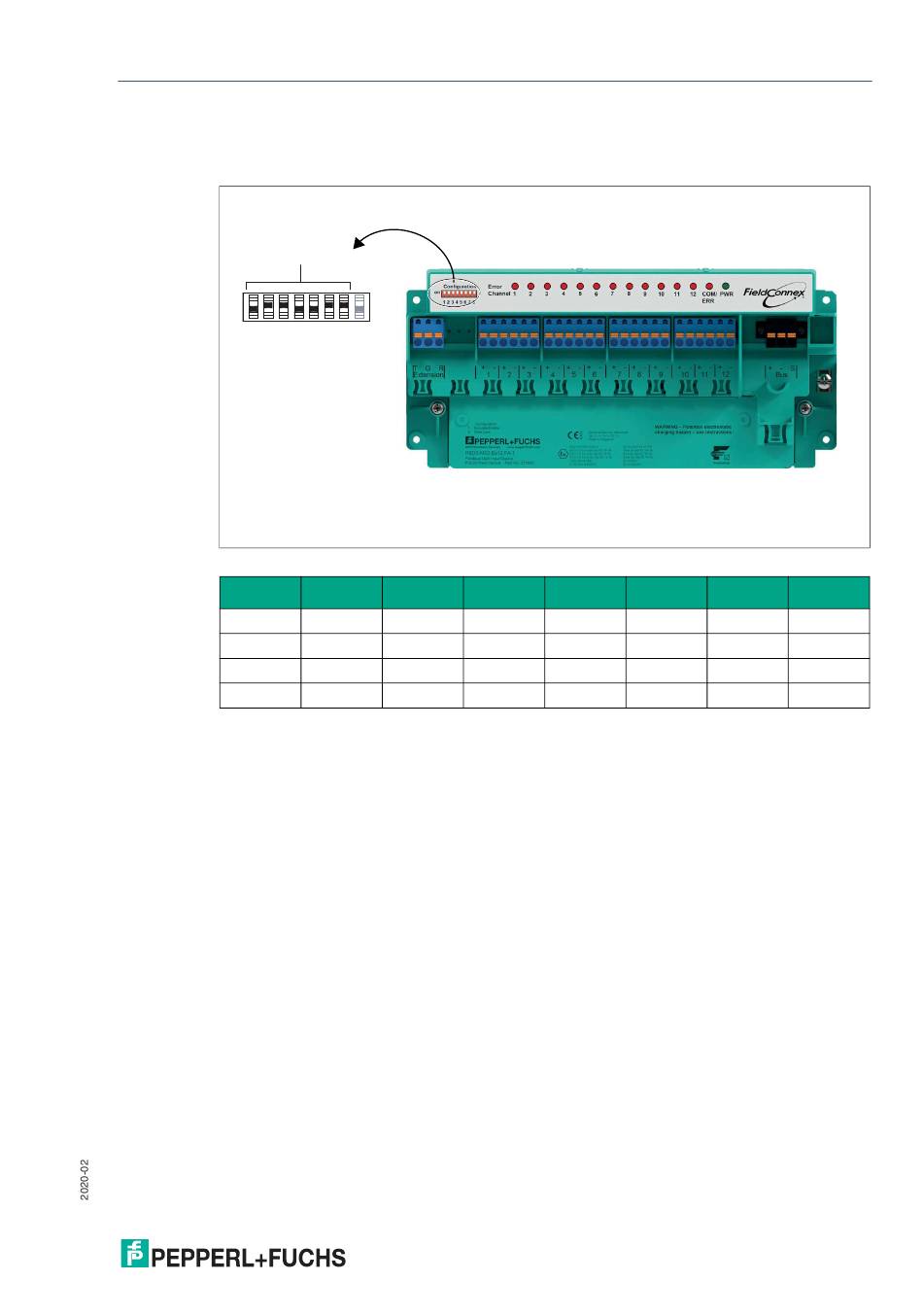

Abbildung 3.2 DIP-Schalter zum Einstellen der PROFIBUS-Adresse am Gerät
Adresse
0
1
bis
126
•
Standardmäßig wird das MIO-Gerät mit der Adresse 126 geliefert, mit den DIP-
Schaltern S1 bis S7 auf EIN. Dies ermöglicht die Änderung der Adresse über den Bus.
•
Eine über den Bus eingestellte Adresse bleibt aktiv, auch wenn das Gerät vorübergehend
vom Bus getrennt wurde.
•
Wenn eine Adresse im Bereich von 1 bis 125 über die DIP-Schalter eingestellt wird, hat
diese Adresse Vorrang gegenüber zuvor über den Bus eingestellten Adressen.
Zuweisen einer PROFIBUS-Adresse über den Device Type Manager
Um die Software-Adresseinstellung des MIO-Geräts zu aktivieren, stellen Sie die DIP-Schalter
entweder auf 126 oder 127 ein. Weitere Informationen zum Ändern der Adresse über den Feld-
bus finden Sie in der Dokumentation Ihres Konfigurationstools.
Wenn die Adresse geändert wird, startet das Gerät automatisch neu und verwendet anschlie-
ßend die neue Adresse.
Schreibschutz-Einstellungen
Um die Parameter vor Änderungen zu schützen, können Sie den Schreibschutz verwenden.
Der Schreibschutz hat folgende Auswirkungen:
•
Der azyklische Schreibzugriff wird blockiert.
Aktivieren Sie den Schreibschutz auf eine der folgenden Weisen:
•
Hardware-Schreibschutz: Verwenden Sie DIP-Schalter 8 am Gerät (siehe unten).
•
Software-Schreibschutz: Aktivieren Sie den entsprechenden Parameter in der DTM-Soft-
ware. Weitere Informationen finden Sie in der Beschreibung der
Benutzerschnittstelle Nr. 8, siehe Kapitel 10.2.3.
Hardware
write
protection
8
0
1
S1 (2
)
S2 (2
)
S3 (2
AUS
AUS
AUS
EIN
AUS
AUS
EIN
EIN
EIN
2
3
4
)
S4 (2
)
S5 (2
)
AUS
AUS
AUS
AUS
EIN
EIN
5
6
S6 (2
)
S7 (2
)
AUS
AUS
AUS
AUS
EIN
EIN
25
