Multi-Input/Output-Gerät
Produktspezifikationen
Die Spezifikationen kompatibler Sensoren sind den technischen Daten des MIO-Geräts zu ent-
nehmen. Eine Liste der kompatiblen NAMUR-Sensoren finden Sie auf der Pepperl+Fuchs-
Website.
FD0-BI-Ex12-Kompatibilitätsmodus
Dieser Modus ermöglicht die Verwendung von *D0-MIO-Ex12.PA* in einer vorhandenen Instal-
lation als Ersatz für FD0-BI-Ex12.PA. Um diesen Modus zu aktivieren, verwenden Sie die GSD-
Datei von FD0-BI-Ex12.PA. Die Konfiguration des FD0.BI-Ex12.PA erfolgt während des Starts
des zyklischen Datenaustauschs. Der Device Type Manager ermöglicht schreibgeschützten
Zugriff auf die Konfigurationsdaten. Es sind keine weiteren Anpassungen erforderlich, um eine
vorhandene Installation mit *D0-MIO-Ex12.PA* zu aktualisieren.
Kompatibilitätsmodus für PROFIBUS-Profil-3.02-Sensoreingang
Das PROFIBUS PA-Profil 3.02 definiert einen Kompatibilitätsmodus für einen 12-Kanal-Senso-
reingang. Verwenden Sie den Device Type Manager oder die Gerätebeschreibung für *D0-
MIO-Ex12.PA*, um die Geräteparameter anzupassen.

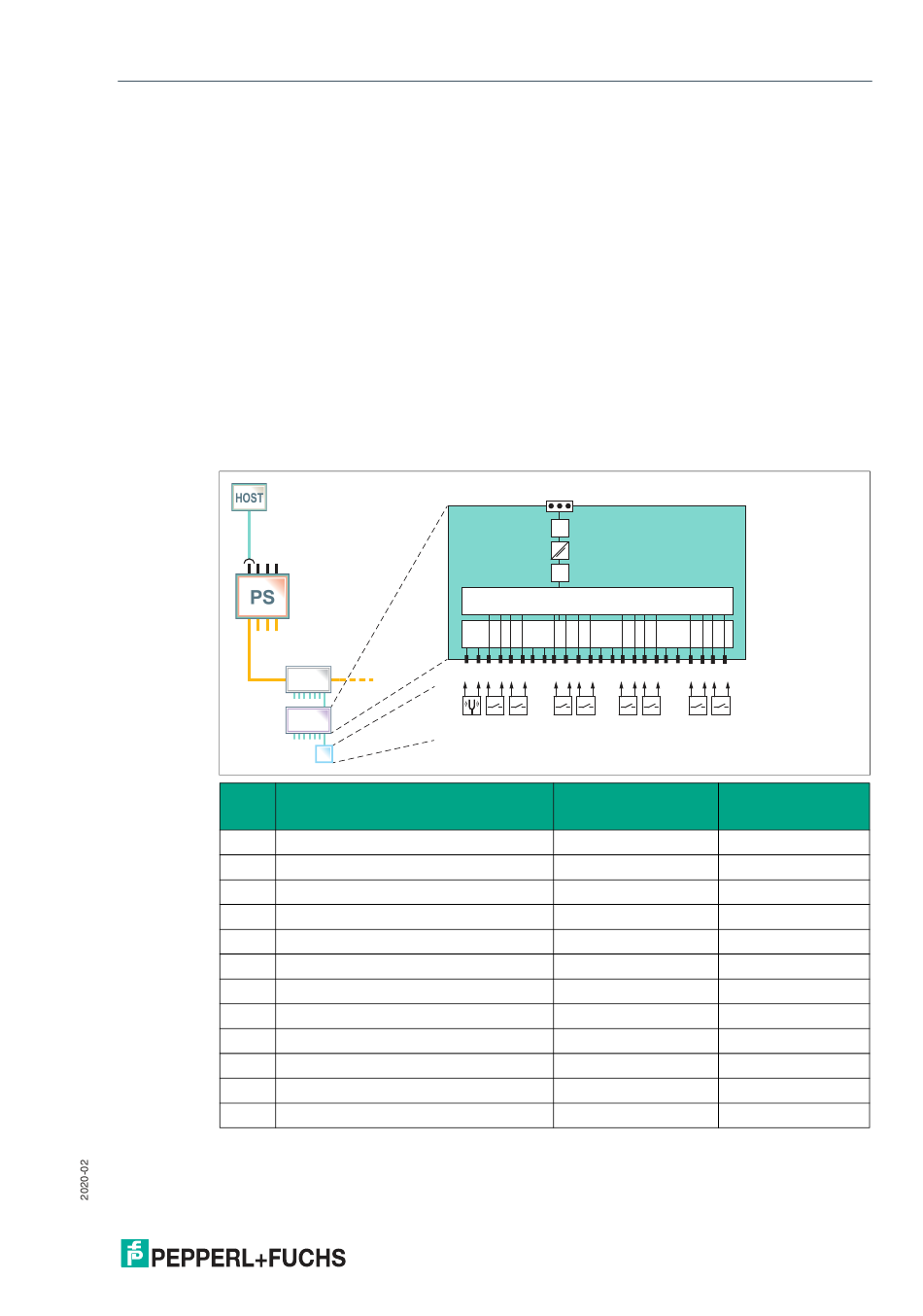

Modi: Sensoreingang, FD0-BI-Ex12.PA-Kompatibilität, Kompatibilität mit PA-Profil-
3.02-Sensoreingang
Kanal Sensoreingangsmodi
1
Schwinggabel oder Sensor/Schalter
2
Sensor/Schalter
3
Sensor/Schalter
4
Schwinggabel oder Sensor/Schalter
5
Sensor/Schalter
6
Sensor/Schalter
7
Schwinggabel oder Sensor/Schalter
8
Sensor/Schalter
9
Sensor/Schalter
10
Schwinggabel oder Sensor/Schalter
11
Sensor/Schalter
12
Sensor/Schalter
CH1
+ - + - + - + - + - + - + - + - + - + - + - + -
FB/SP
PI
- +
S
MAU
µC
MUX
CH2 CH3
CH5
CH6
CH8 CH9
MUX
CH4
CH7
CH10
Frequenzeingangs-
modus
Frequenzeingang
Sensor/Schalter
Sensor/Schalter
Deaktiviert
Sensor/Schalter
Sensor/Schalter
Deaktiviert
Sensor/Schalter
Sensor/Schalter
Deaktiviert
Sensor/Schalter
Sensor/Schalter
CH11 CH12
Zone 1
Zählereingangs-
modus
Zählereingang
Sensor/Schalter
Sensor/Schalter
Deaktiviert
Sensor/Schalter
Sensor/Schalter
Deaktiviert
Sensor/Schalter
Sensor/Schalter
Deaktiviert
Sensor/Schalter
Sensor/Schalter
11
