MT–24
ZUSAMMENBAU
HINWEIS:
• Beim Zusammenbau Kontakt- und Gleitflächen
der Zahnräder mit dem vorgeschriebenen Getrie-
beöl benetzen.

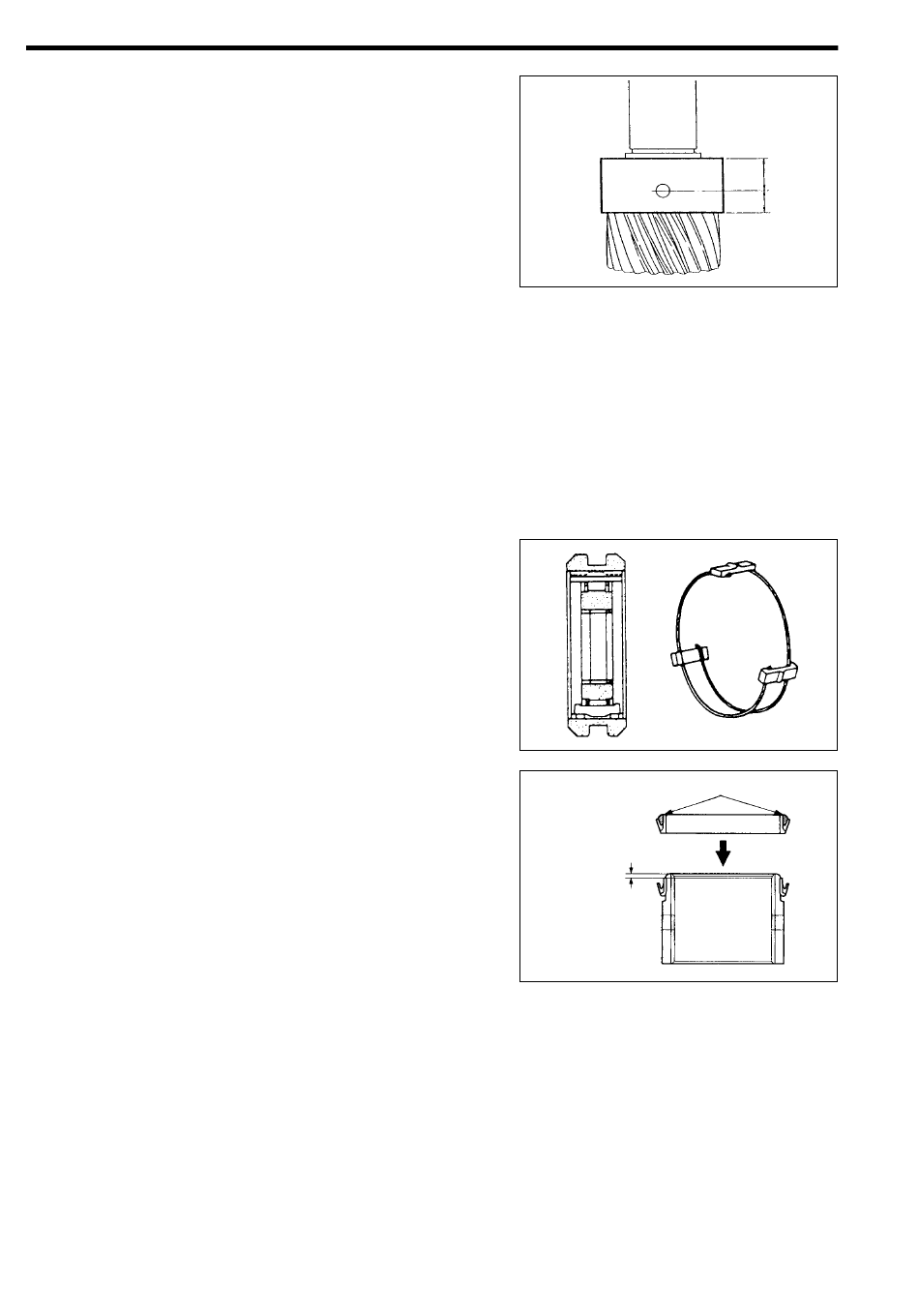

1. Nadellager auf der Abtriebswelle montieren.
HINWEIS:
• Bei der Montage auf die korrekte Einbaulage des
Nadellagers achten.
2. Anlaufscheibe und Nadellager 4. Gang auf der Ab-
triebswelle montieren.
3. 4. Gangrad auf der Abtriebswelle montieren.
4. Folgende Teile auf die Abtriebswelle aufschieben;
Synchronring 4. Gang, Nabenkörper 3. und 4. Gang,
Schaltkeile, Schaltkeilfedern, Schiebemuffe 3. und
4. Gang sowie Synchronring 3. Gang.
HINWEIS:
• Zum Einbauen die Schaltkeilfedern, wie in neben-
stehender Abbildung dargestellt, in die Schaltkeile
einhängen.
5. Reibungsdämpfer auf der Lagerbuchse 3. Gang
montieren.
HINWEIS:
1. Reibungsdämpfer in die korrekte Einbaulage pres-
sen. (Siehe nebenstehende Abbildung.)
2. Mehrzweckfett (NLGI Nr. 2) [DAIHATSU Mehr-
zweckfett: 999-2102-8483-00] auf die gesamte In-
nenfläche des Reibungsdämpfers auftragen.
(Siehe nebenstehende Abbildung.)
3. Reibungsdämpfer soweit aufpressen, bis seine
Stirnseite 1 – 2 mm hinter der Stirnfläche der La-
gerbuchse 3. Gang liegt.
Schmierfett auftragen
Soweit aufpressen,
bis seine Stirnseite
1 – 2 mm hinter
der Stirnfläche der
Lagerbuchse
3. Gang liegt.
Lang
Kurz
