Sicherheits-Lichtvorhang SLCT
Anhang
9.8.5
DE
9.8.6
46 - DE
Ausrichthilfe
Bestellbezeichnung: AA-SLCT-01
Der Sender bzw. der Empfänger sollten immer auf gleicher Höhe und zueinander
parallel ausgerichtet werden. Die Ausrichthilfe AA-SLCT-01 unterstützt eine
lotrechte Ausrichtung des Profils mit Hilfe einer Dosenlibelle. Hierzu wird die
Ausrichthilfe AA-SLCT-01 seitlich in die Nut des Profils eingeklipst.
ø 21
24.5
11.1
ø 5.5
20
14

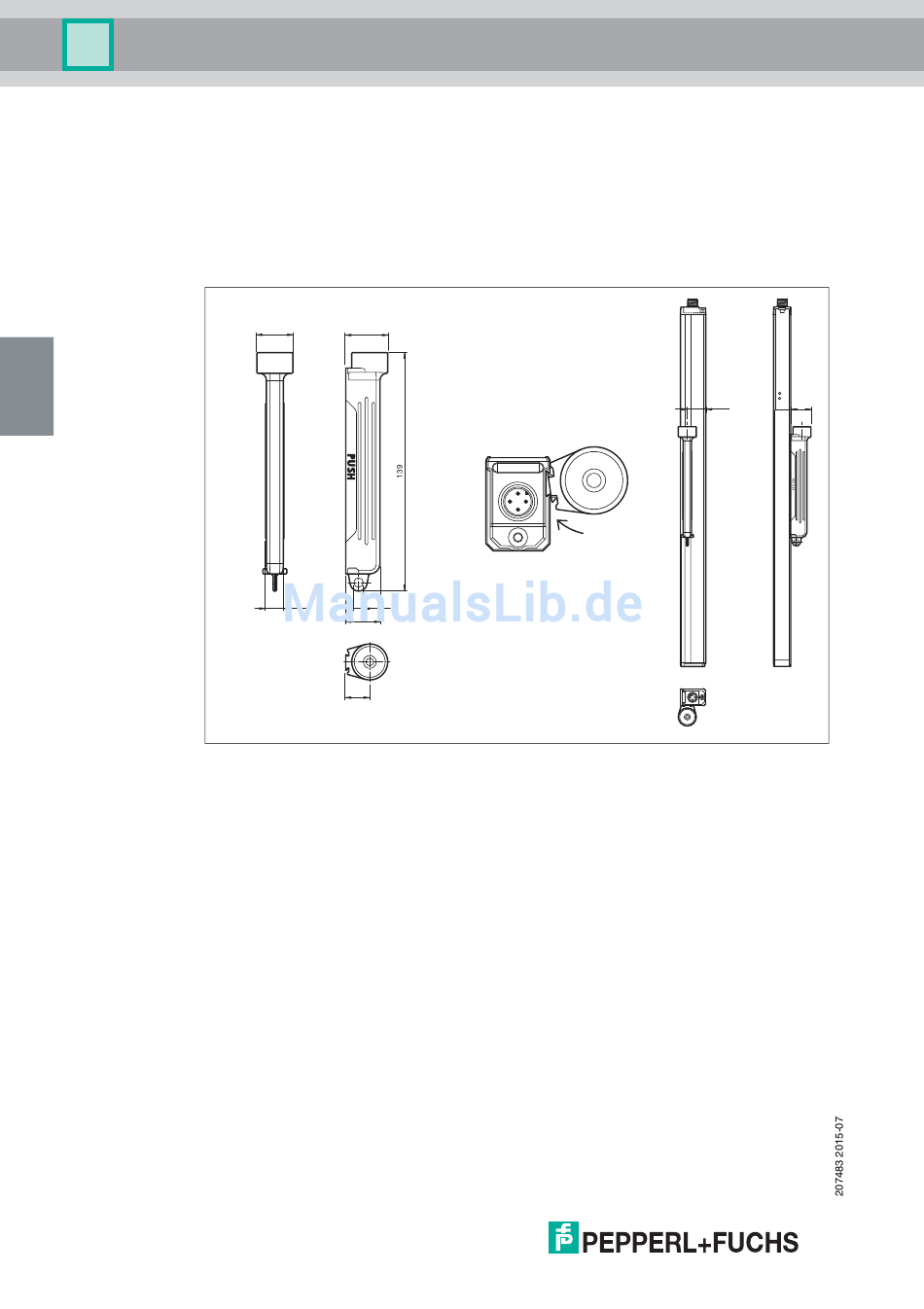

Abbildung 9.12 Abmessungszeichnung und Montage der Ausrichthilfe AA-SLCT-01
Prüfstab
Bestellbezeichnung: TR 14/30/50/60
Die Detektionsfähigkeit eines Sicherheits-Lichtvorhangs sollte regelmäßig mit
einem Prüfstab geprüft werden. Der Prüfstab ist am Aufstellungsort des
Sicherheits-Lichtvorhangs aufzubewahren. In vorgeschriebenen, regelmäßigen
Abständen hat eine Prüfung über die gesamte Schutzfeldhöhe an verschiedene
Stellen des Schutzfelds (vor der Sendereinheit, vor der Empfängereinheit und in
der Mitte zwischen Sender- und Empfängereinheit) zu erfolgen, deren Ergebnisse
zu dokumentieren sind.
Ein Prüfstab der Länge 230 mm liegt dem Empfänger jedes Sicherheits-
Lichtvorhangs bei. Er eignet sich zur Prüfung des Detektionsvermögens für
Lichtvorhänge verschiedener Auflösung.
21.5
23.4
