Sicherheits-Lichtvorhang SLCT
Anhang
DE
9.4
34 - DE
Sicherheits-Lichtvorhang SLCT30, 60, 90
(Schutzfeldhöhe über 1200 mm)
29.4
5.5

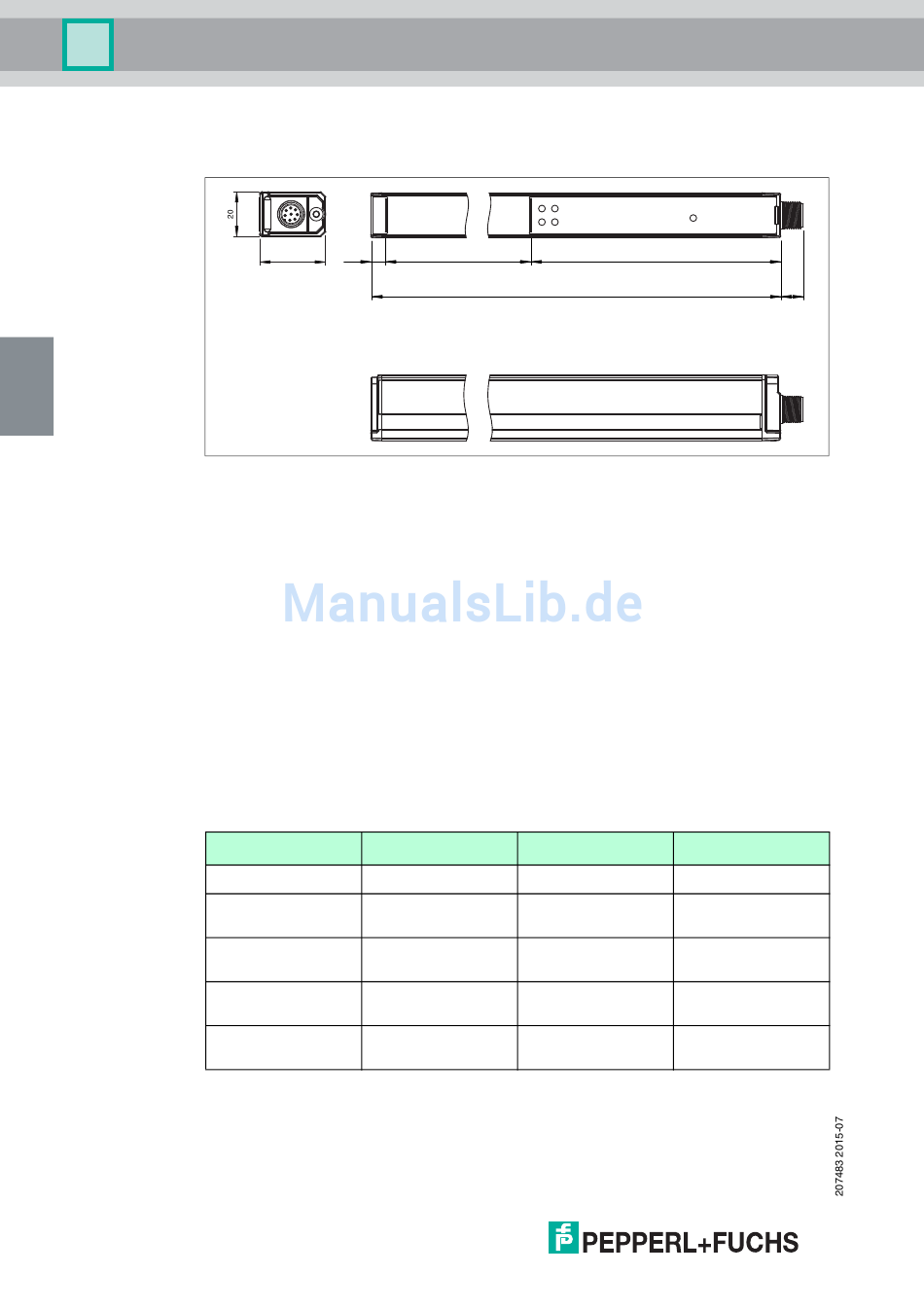

Abbildung 9.3 Abmessungen der Sicherheits-Lichtvorhänge SLCT30, SLCT60 oder
SLCT90 mit Schutzfeldhöhe größer 1200 mm
Die Grenzen des Schutzfelds sind durch Strichmarkierungen auf der Senderleiste
und auf der Empfängerleiste gekennzeichnet. Für Schutzfeldhöhen bis 1200 mm
ist beim SLCT30, SLCT60 und SLCT90 eine der beiden Markierungen durch das
Profilende gegeben.
Bezeichnungsschlüssel
Sicherheits-Lichtvorhänge der Serie SLCT sind nach folgendem Schlüssel
bezeichnet:
S L C T XX - YYYY - Z - AAAA
Dabei kennzeichnen XX die Hindernisgröße, YYYY die Schutzfeldhöhe, Z die
Geräteart, d.h. Sender (T) oder Empfänger (R), und AAAA die in Einzelfällen
zusätzlich geltende Bauvorschrift.
Hindernisgröße
Schutzfeldhöhe
XX [mm]
YYYY [mm]
14
100, 200, 300, ...
1200
30
100, 200, 300, ...
2400
60
300, 600, 900, ...
2400
90
300, 600, 900, ...
2400
Schutzfeld
Gesamtlänge
Geräteart
Z
T, R
T, R
T, R
T, R
119.5
10
Bauvorschrift
AAAA
keine Festlegung
keine Festlegung
keine Festlegung
keine Festlegung
