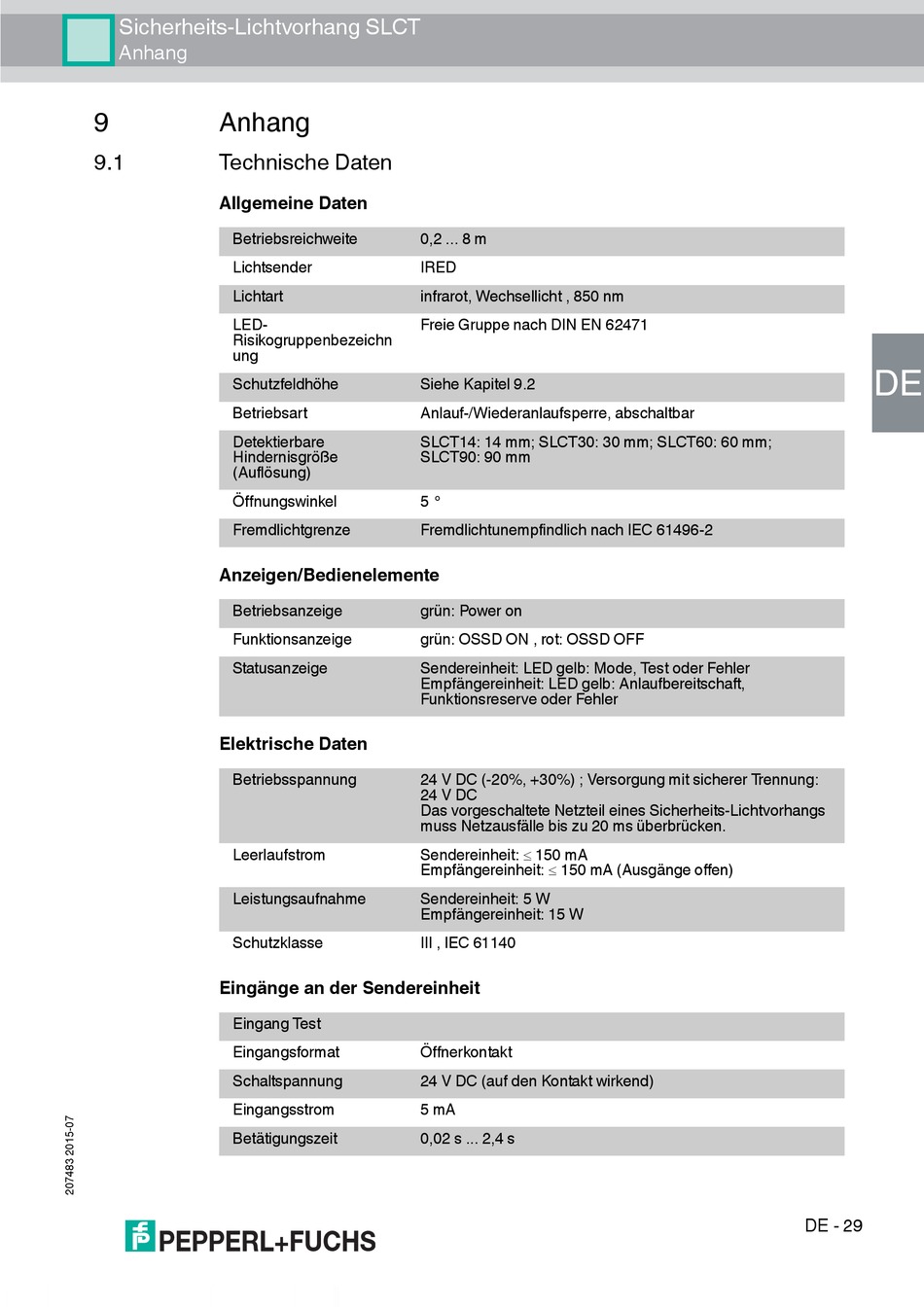

Sicherheits-Lichtvorhang SLCT
Anhang
9
Anhang
9.1
Technische Daten
Allgemeine Daten
Betriebsreichweite
Lichtsender
Lichtart
LED-
Risikogruppenbezeichn
ung
Schutzfeldhöhe
Betriebsart
Detektierbare
Hindernisgröße
(Auflösung)
Öffnungswinkel
Fremdlichtgrenze
Anzeigen/Bedienelemente
Betriebsanzeige
Funktionsanzeige
Statusanzeige
Elektrische Daten
Betriebsspannung
Leerlaufstrom
Leistungsaufnahme
Schutzklasse
Eingänge an der Sendereinheit
Eingang Test
Eingangsformat
Schaltspannung
Eingangsstrom
Betätigungszeit
0,2 ... 8 m
IRED
infrarot, Wechsellicht , 850 nm
Freie Gruppe nach DIN EN 62471
Siehe Kapitel 9.2
Anlauf-/Wiederanlaufsperre, abschaltbar
SLCT14: 14 mm; SLCT30: 30 mm; SLCT60: 60 mm;
SLCT90: 90 mm
5 °
Fremdlichtunempfindlich nach IEC 61496-2
grün: Power on
grün: OSSD ON , rot: OSSD OFF
Sendereinheit: LED gelb: Mode, Test oder Fehler
Empfängereinheit: LED gelb: Anlaufbereitschaft,
Funktionsreserve oder Fehler
24 V DC (-20%, +30%) ; Versorgung mit sicherer Trennung:
24 V DC
Das vorgeschaltete Netzteil eines Sicherheits-Lichtvorhangs
muss Netzausfälle bis zu 20 ms überbrücken.
Sendereinheit: 150 mA
Empfängereinheit: 150 mA (Ausgänge offen)
Sendereinheit: 5 W
Empfängereinheit: 15 W
III , IEC 61140
Öffnerkontakt
24 V DC (auf den Kontakt wirkend)
5 mA
0,02 s ... 2,4 s
DE
DE - 29
