Sicherheits-Lichtvorhang SLCT
Installation
5.4.2
Signaleingänge an der Sendereinheit
Testeingang
Verbinden Sie den Testeingang über einen Öffnerkontakt mit 24 V DC. Die
Testfunktion wird durch Kontaktöffnung ausgelöst.
Hinweis!
Die Testzeit ist bei Betrieb ohne Anlauf-/Wiederanlaufsperre auf 150 ms zu
begrenzen.
Der Testeingang dient zum Auslösen eines kompletten Tests des Sicherheits-
Lichtvorhangs. Dabei werden die OSSDs abgeschaltet und alle
Systemkomponenten überprüft.
Fehlermeldungen der Sendereinheit sind durch Auslösen eines Tests quittierbar.
Hinweis!
Bei Einschalten der Betriebsspannung wird ebenfalls ein kompletter Test
durchgeführt. Das gilt auch für die Empfängereinheit, die keinen Testeingang hat.
Für einen erfolgreichen Test sind die zeitlichen Prämissen des Testsignals
einzuhalten (
zwischen Testanforderung und der Reaktion an den OSSDs beträgt
beispielsweise bei einem Sicherheits-Lichtvorhang SLCT30-600 minimal 6 ms
und maximal 18 ms. Eine Betätigungszeit des Testeingangs von weniger als
0,02 s oder mehr als 2,4 s führt zum Fehlerzustand der Sendereinheit.
Hinweis!
Im Fehlerfall kann durch Aktivieren des Eingangs zwischen 1,2 s und 2,4 s ein
Fehlerrücksetzen ausgelöst werden.

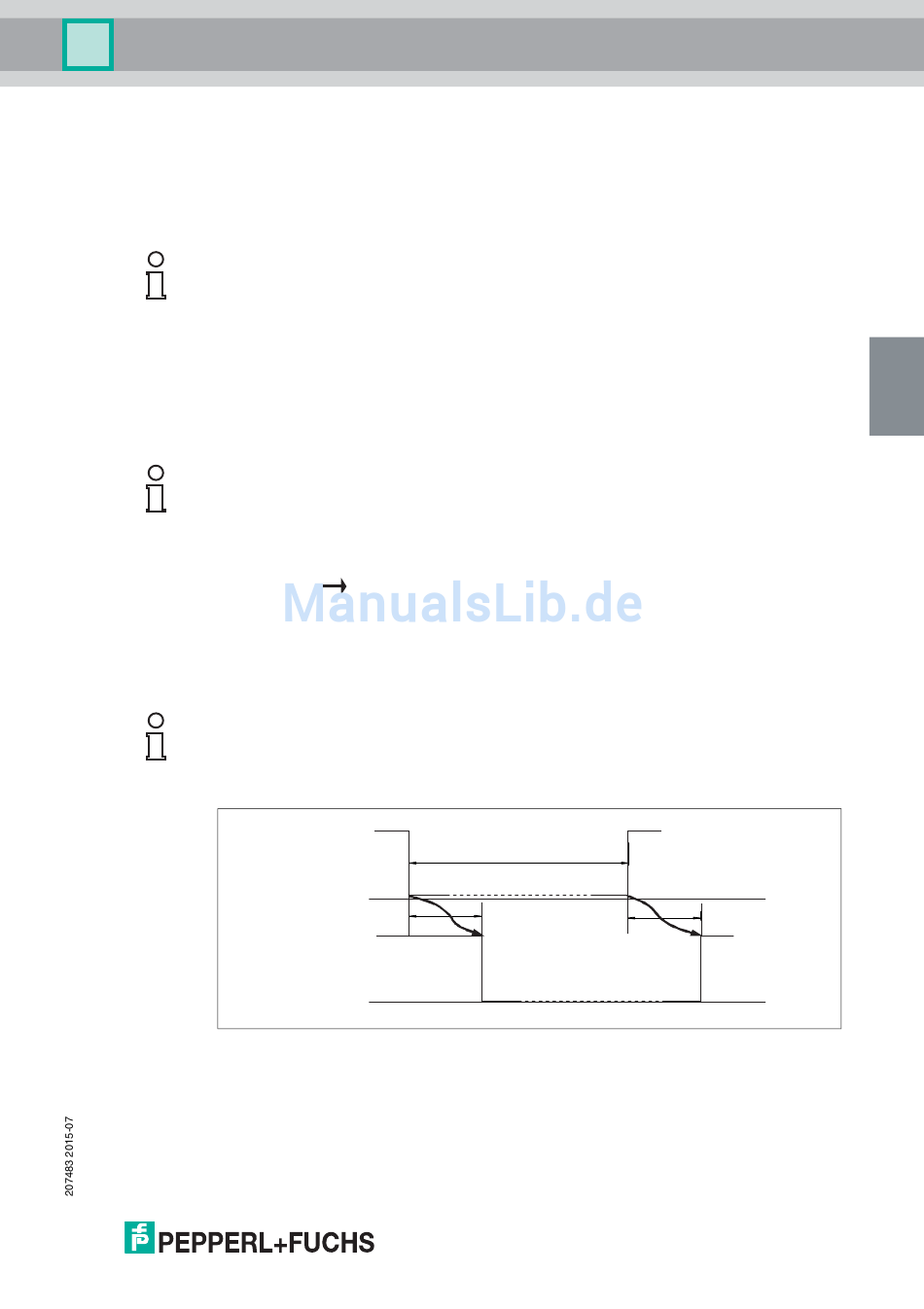

Abbildung 5.4 Zeitlicher Verlauf der OSSD-Schaltzustände beim Auslösen eines Test oder
siehe Abbildung 5.4 auf Seite 21). Der zeitliche Versatz
high
Test
low
ON
Min. 0,4 x Ansprechzeit
Max. 0,8 x Ansprechzeit
OSSDs
OFF
Reset
min. 20 ms / max. 2,4 s
Min. 0,4 x Ansprechzeit
Max. 1,2 x Ansprechzeit
