Sicherheits-Lichtvorhang SLCT
Anhang
9.8.2
Montagehilfe OMH-SLCT-02
Bestellbezeichnung: OMH-SLCT-02
Die Montagehilfe OMH-SLCT-02 dient als Festlager und fixiert die Position des
Lichtvorhangs bei thermischer Ausdehnung, Vibration oder Stoß.

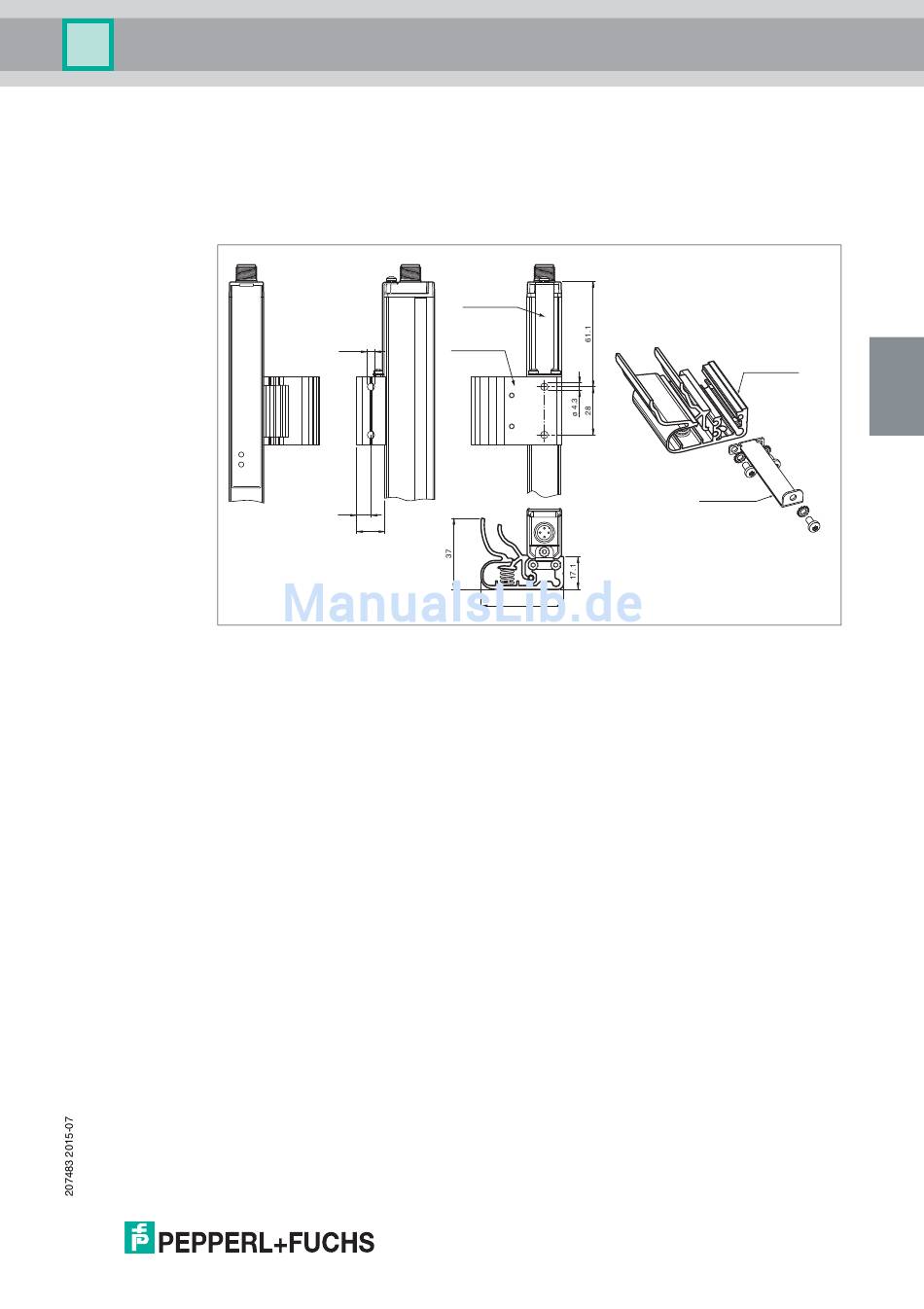

Abbildung 9.7 Abmessungszeichnung und Montage der Montagehilfe OMH-SLCT-02
9.8.3
Montagewinkel OMH-SLCT-03 und OMH-SLCT-04
Bestellbezeichnung (Festlager): OMH-SLCT-03
Bestellbezeichnung (Loslager): OMH-SLCT-04
Die längere Montagehilfe OMH-SLCT-03 hat gegenüber der kürzeren
Montagehilfe OMH-SLCT-04 eine höhere Spannkraft und übernimmt daher
bevorzugt die Funktion des Festlagers. Zur Montage werden mindestens ein
Festlager und ein Loslager benötigt. Werden aus Stabilitätsgründen mehr als zwei
Montagehilfen benötigt, so wird die Verwendung weiterer Loslager empfohlen.
Bei Vibrations- oder Schockbelastung wird empfohlen im Abstand von jeweils 500
mm eine Montagehilfe zu verwenden.
Die Montagehilfe OMH-SLCT-03 kann auch zur Verbindung von zwei Lichtgittern
verwendet werden. In diesem Fall ist der Blechwinkel zu entfernen.
OMH-SLCT-02
OMH-SLCT-01
ø 4.3
8.3
16
42.8
OMH-SLCT-01
DE
OMH-SLCT-02
DE - 43
