Sicherheits-Lichtvorhang SLCT
Produktbeschreibung
DE
4.2
8 - DE
Sendereinheit
Schutzfeld
Versorgung 24 V
Test
Mode A/B

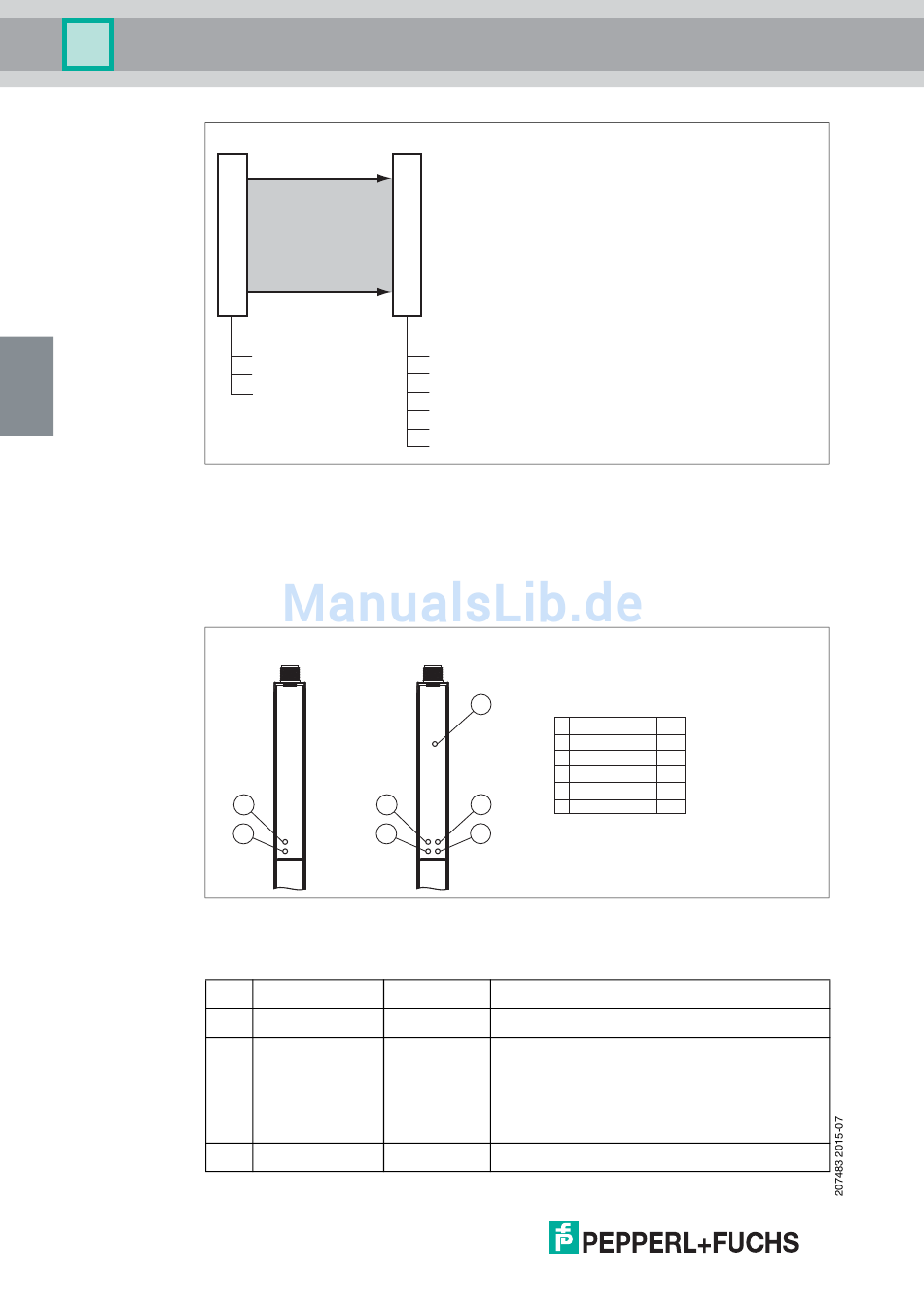

Abbildung 4.1 Schematischer Aufbau einer Schutzfeldeinrichtung
Anzeigen und Bedienelemente
Die Sendereinheit hat zur Anzeige ihres Betriebszustandes 2 Leuchtdioden.
Die Empfängereinheit hat zur Anzeige ihres Betriebszustandes 5 Leuchtdioden.
Sendereinheit
1
2
Abbildung 4.2 Anzeigen an der Sender- und Empfängereinheit
Beschreibung der LED-Anzeigen
Nr.
Bezeichnung
1
Power
2
Mode A/B,
Status
3
OSSD OFF
Empfängereinheit
Versorgung 24 V
OSSDs
Status / Select RI-RM
Restart Interlock (RI)
Relaismonitor (RM)
Mode A/B
Empfängereinheit
1
3
4
5
6
LED-Farbe
Bedeutung
grün
Sender- und Empfängereinheit in Betrieb
gelb
Aus: Mode A
Ein: Mode B
Anzeige blinkt mit 1 Hz: Testzeit überschritten
oder Eingang Mode A/B Pegelwechsel
Anzeige blinkt mit 5 Hz: interner Fehler
rot
OSSDs ausgeschaltet
1 Power
grün
2 Mode A/B, Status gelb
3 OSSD OFF
rot
4 OSSD ON
grün
5 Restart/Status
gelb
6 Mode A/B
gelb
