ENI11HD
Produktbeschreibung
4
Produktbeschreibung
4.1
Einsatz und Anwendung
Der Inkremental-Drehgeber ENI11HD nimmt die Drehbewegung einer Antriebswelle auf und
setzt diese intern in eine Folge von Impulsen um. Durch die Beschaffenheit der dafür einge-
setzten Impulsscheiben, stehen auf den Signalkanälen A und B zwei um 90° phasenverscho-
bene Impulsfolgen zur Verfügung. Dies lässt eine Auswertung der Drehrichtung zu. Zusätzlich
wird auf dem Signalkanal Z ein Referenzimpuls pro Umdrehung ausgegeben. Zur Unterdrüc-
kung elektrischer, leitungsgebundener Störungen, stehen zusätzlich die invertierten Signale
A/, B/ und Z/ zur Verfügung.

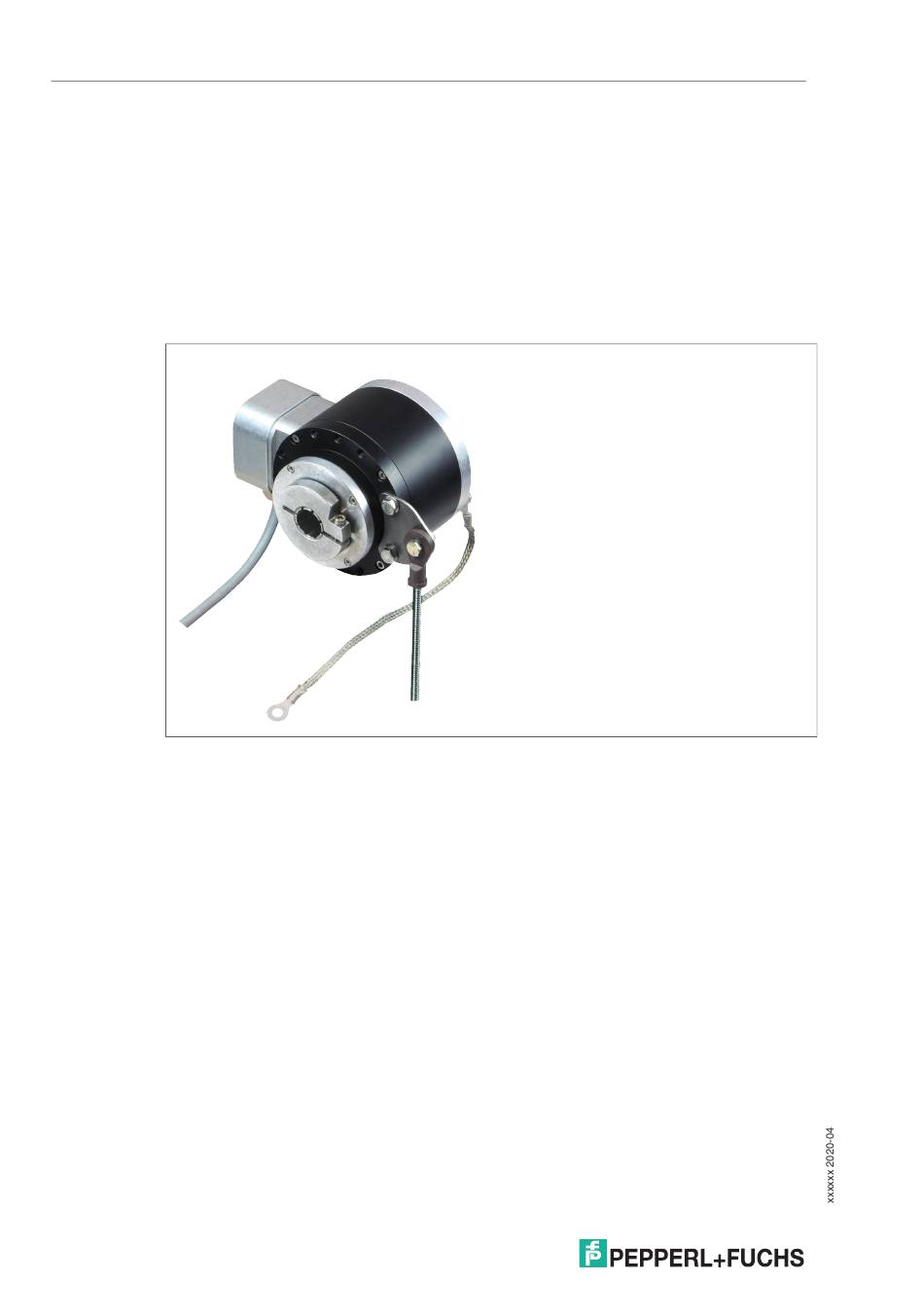

Abbildung 4.1 Beispiel: Drehgeber mit durchgehender Hohlwelle mit montiertem Erdungsband und
Die Baureihe ENI11HD beinhaltet Drehgeber mit Hohlwelle oder Steckhohlwelle. Das heißt,
die Drehgeber dieser Baureihe werden direkt auf der anlagenseitig vorhandenen Antriebswelle
montiert. Durch die verschiedenen verfügbaren Wellenausführungen, unterscheidet sich die
Art der Wellenmontage:
1. Drehgeber mit durchgehender Hohlwelle
Der Kraftschluss mit der Antriebswelle erfolgt über einen Wellenklemmring.
2. Drehgeber mit Steckhohlwelle
Der Kraftschluss mit der zylindrischen Antriebswelle erfolgt über eine zentrale Befesti-
gungsschraube, welche in die stirnseitige M6-Gewindebohrung der Antriebswelle greift.
3. Drehgeber mit Konuswelle
Der Kraftschluss mit der konischen Antriebswelle erfolgt über eine zentrale Befestigungs-
schraube, welche in die stirnseitige M6-Gewindebohrung der Antriebswelle greift.
Drehgeber der Baureihe ENI11HD eignen sich besonders für den Einsatz unter widrigen
Umgebungsbedingungen. Sie verfügen über:
•
eine hohe Schock- und Vibrationsfestigkeit.
•
einen Schutz gegenüber Wellenströmen.
•
hohe Schutzarten IP66 / IP67 oder IP69k.
•
eine hohe elektromagnetische Störfestigkeit.
•
eine hohe Durchschlagfestigkeit von 2,5 kV (optional)
8
Drehmomentstütze
