ENI11HD
Installation
3.
Schieben Sie eine Unterlegscheibe für M6 über die Schraube M6 x 30.
4.
Stecken Sie die Schraube M6 x 30 durch die zentrale Bohrung auf der Rückseite des
Drehgebers.
5.
Fixieren Sie die Drehgeberwelle mit einem Gabelschlüssel SW 27. Drehen Sie nun die
Schraube M6 x 30 in das stirnseitige Gewinde der konischen Antriebswelle und ziehen Sie
diese mit einem Drehmoment von 3 ... 4 Nm fest.

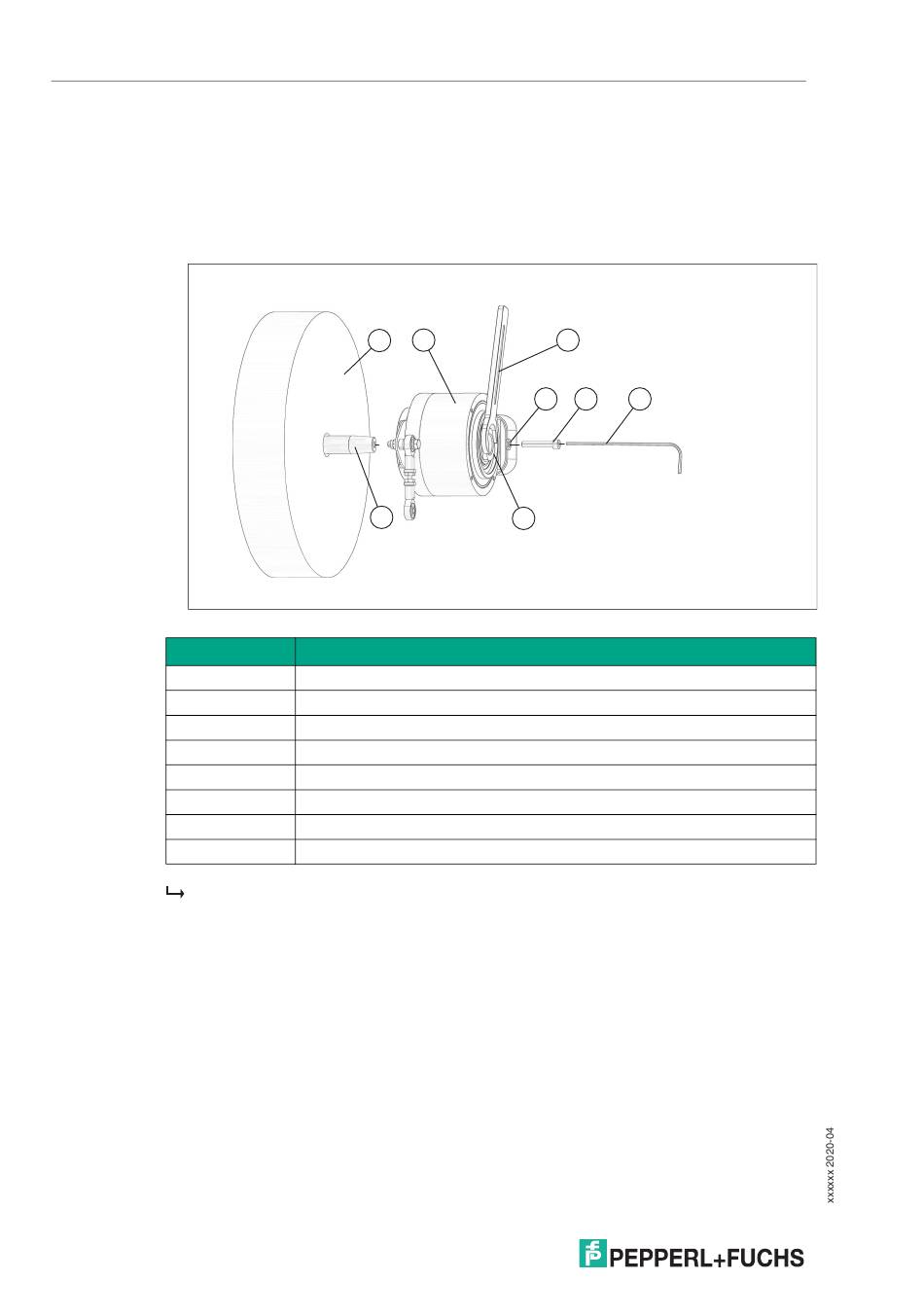

Abbildung 5.11 Montage eines Drehgebers mit Konuswelle
Pos.
1
2
3
4
5
6
7
8
Der Drehgeber ist nun mit der konischen Antriebswelle verschraubt.
6.
Montieren Sie den Drehgeberdeckel mit 4 Schrauben. Achten Sie dabei darauf, dass der O-
Ring sauber in der vorgesehenen Nut liegt.
20
1
2
3
Benennung
Antrieb
Drehgeber mit Konuswelle
konische Antriebswelle
Konuswelle
Unterlegscheibe für M6 (DIN 125A)
Innensechskantschraube M6 x 30 (DIN 912)
Sechskantschlüssel 4 mm (nicht im Lieferumfang enthalten)
Gabelschlüssel SW 27 (nicht im Lieferumfang enthalten)
8
5
6
7
4
