Installation
5.2
Benennungen der Drehgeberteile

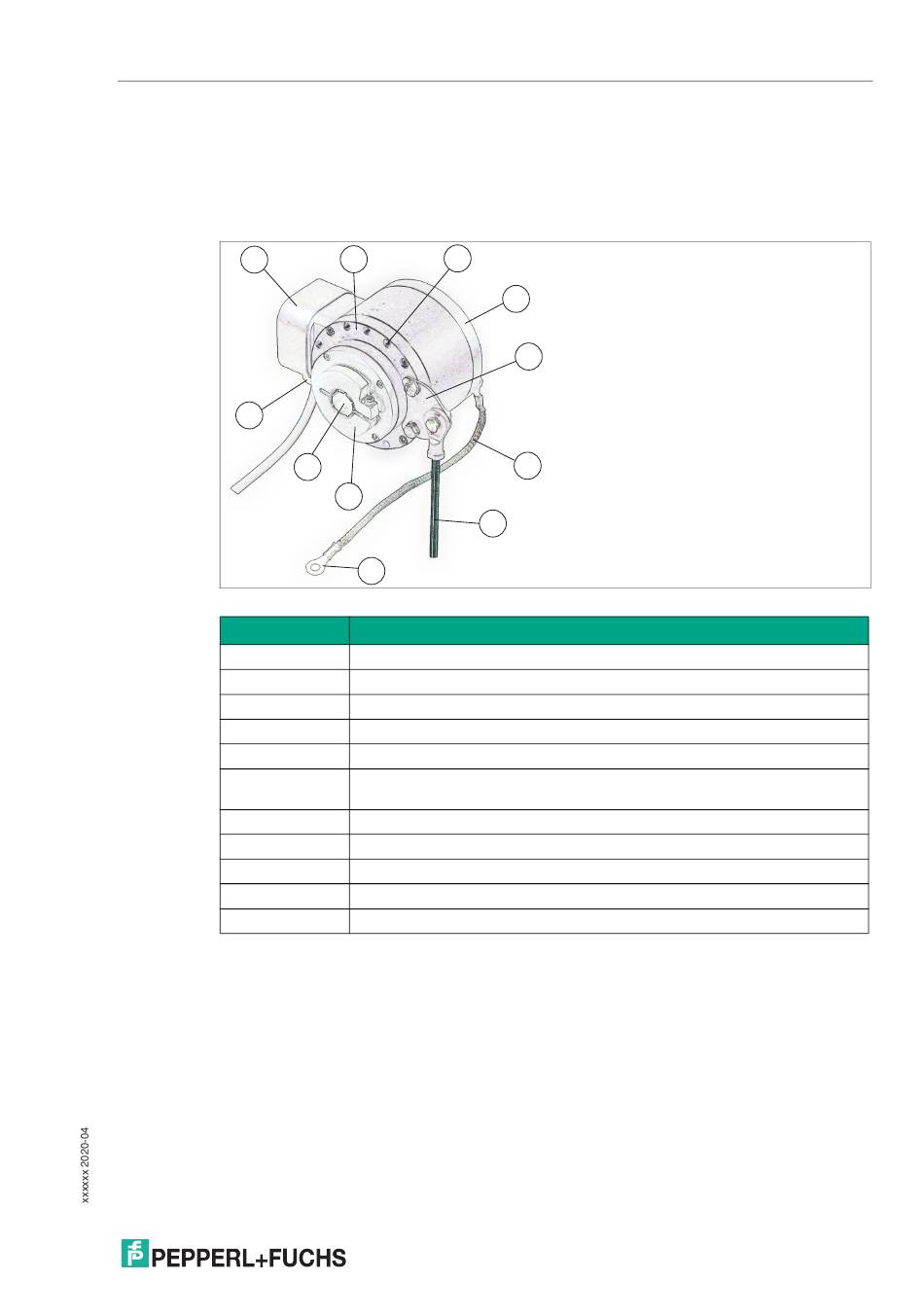

In der folgenden Abbildung finden Sie die Benennungen der wichtigsten Bestandteile des
Drehgebers. Zur Vermeidung von Missverständnissen werden diese Benennungen in den fol-
genden Abschnitten verwendet.
11
10
Abbildung 5.1 Benennung der Drehgeberteile
Pos.
1
2
3
4
5
6
7
8
9
10
11
2
1
9
8
7
Benennung
Drehgeberflansch
Gewindebohrungen (M12 x M6, Tiefe 16)
Drehgeberdeckel
Stützblech
Erdungsband
Gelenkarm (bestehend aus Gewindestange, Gelenkköpfen und Siche-
rungsmuttern)
Öse des Erdungsbandes
Wellenklemmring (nur Ausführung mit durchgehender Hohlwelle)
Drehgeberwelle
Gerätestecker oder Kabeldurchführung
Anschlusskasten (in 90°-Schritten drehbar)
3
4
5
6
11
