ENI11HD
Installation

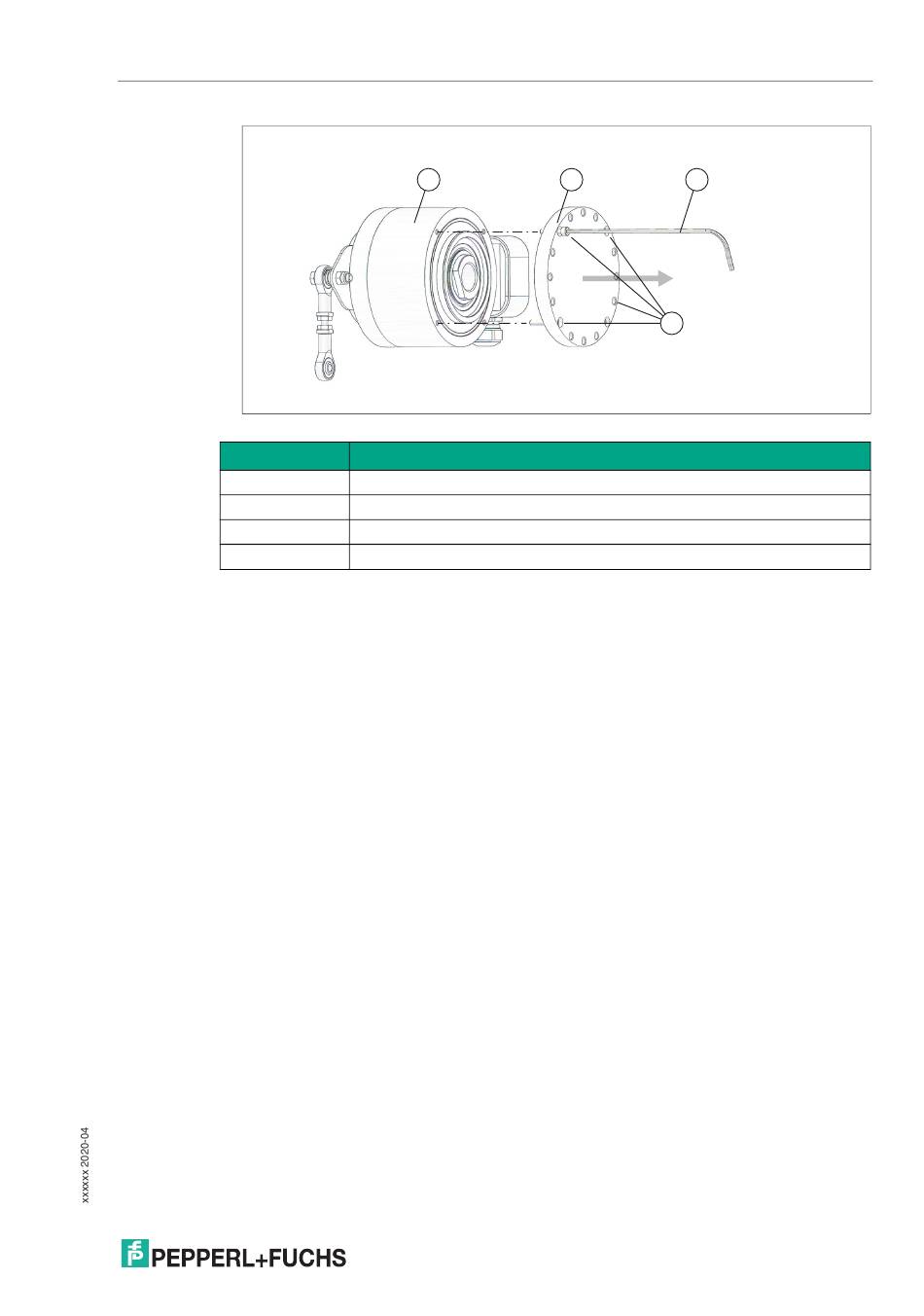

Abbildung 5.7 Demontage des Drehgeberdeckels
Pos.
1
2
3
4
3.
Überprüfen Sie die Antriebswelle. Sie muss sauber, fettfrei, rostfrei und gratfrei sein.
4.
Schieben Sie den konischen Montageadapter auf die Antriebswelle. Der Konus zeigt dabei
zum Drehgeber, die Abflachung liegt am Wellenbund an.
5.
Schieben Sie den Drehgeber vorsichtig über die Antriebswelle, bis Sie einen leichten
Widerstand durch den innenliegenden O-Ring im Drehgeber spüren. Schieben Sie den
Drehgeber nun vorsichtig bis zum Anschlag über die Antriebswelle.
6.
Stecken Sie eine Unterlegscheibe über die gewählte Befestigungsschraube mit geeigneter
Länge.
7.
Stecken Sie die Befestigungsschraube in die zentrale Bohrung auf der Rückseite des
Drehgebers.
1
Benennung
Drehgeber
Drehgeberdeckel
Sechskantschlüssel 3 mm (nicht im Lieferumfang enthalten)
4 Stück Innensechskantschrauben M4 (DIN 912), verliersicher
2
3
4
17
