ENI11HD
Installation
5.4.2
Klemmkasten mit Kabeldurchführung und Anschlussklemmen
Hinweis!
Verwenden Sie für den elektrischen Anschuss ein geschirmtes Anschlusskabel. Den
erforderlichen Leiterquerschnitt und Durchmesser des Kabelmantels entnehmen Sie bitte den
Technischen Daten im Datenblatt.
Im Lieferumfang befinden sich verschiedenfarbige Dichteinsätze für die Kabeldurchführung.
Sie weisen unterschiedlich große Bohrungen auf. Damit lassen sich Kabel mit einem Mantel-
durchmesser von 4 mm ... 13 mm für den Anschluss des Drehgebers verwenden. Weitere
Information können Sie dem entsprechenden Datenblatt entnehmen.

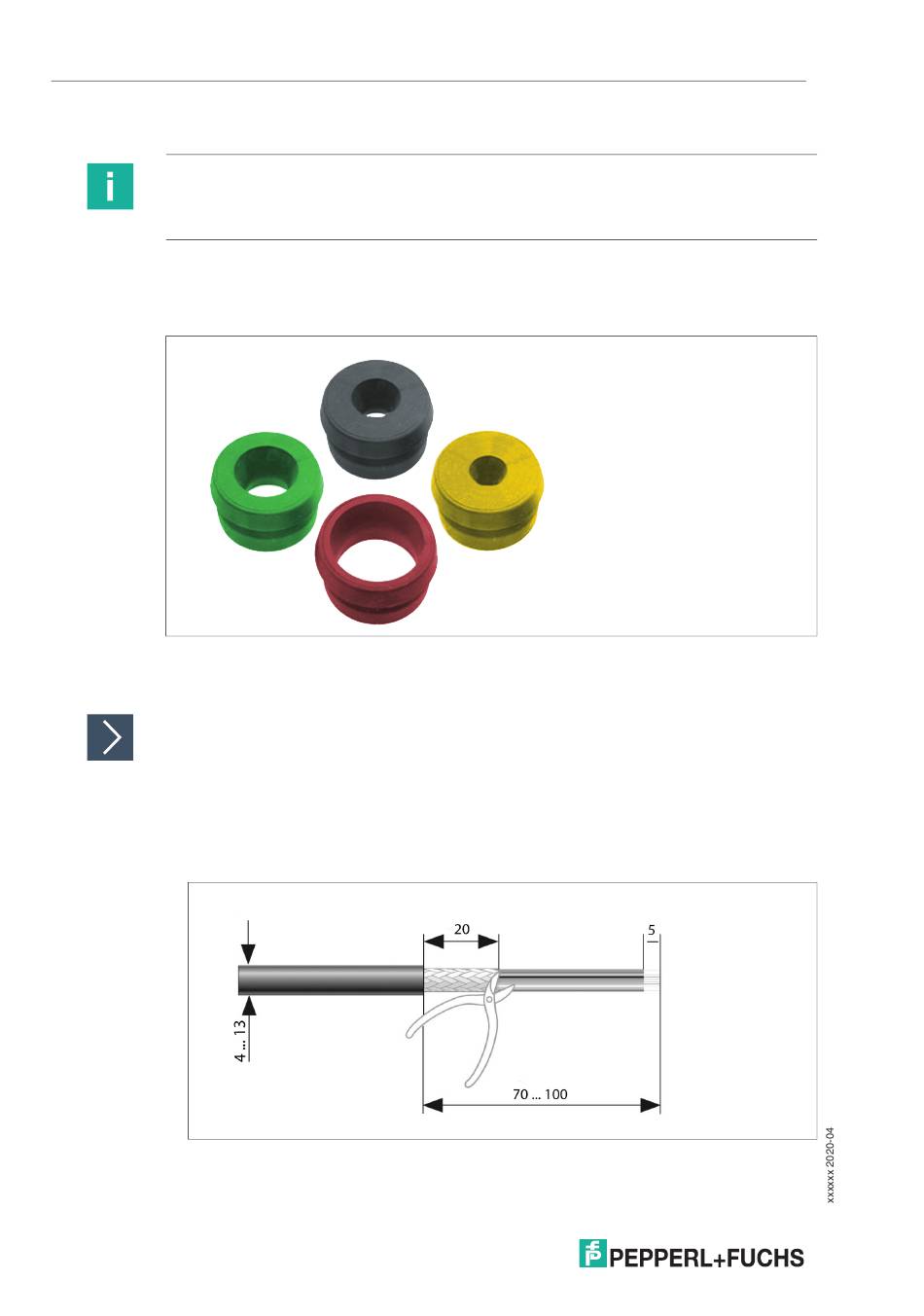

Abbildung 5.16 Dichteinsätze für unterschiedliche Kabeldurchmesser
Beim elektrischen Anschluss eines Drehgebers mit Anschlussklemmen gehen Sie wie folgt
vor:
1.
Manteln Sie das Anschlusskabel auf einer Länge von 70 mm ... 100 mm ab.
2.
Isolieren Sie die Adern des Anschlusskabels 5 mm ab und versehen Sie die Aderenden mit
Aderendhülsen.
3.
Kürzen Sie den Kabelschirm auf eine Länge von 20 mm.
Abbildung 5.17 Kabel abisolieren
4.
Lösen Sie den Deckel des Anschlusskastens (4 Schrauben). Die Schrauben sind verliersicher.
26
