ENI11HD
Installation
5.
Lösen Sie die Überwurfmutter der Kabeldurchführung.
6.
Wählen Sie aus den mitgelieferten Dichteinsätzen den zu Ihrem Kabeldurchmesser
passenden Dichteinsatz aus (siehe Datenblatt).
7.
Führen Sie das abgemantelte Kabelende durch die Überwurfmutter und den Dichteinsatz.
Ziehen Sie dann das Kabel so weit zurück, dass das Ende des Kabelmantels mit dem inneren
Ende des Dichteinsatzes übereinstimmt. Legen Sie nun den gekürzten Kabelschirm nach
hinten über die Außenkontur des Dichteinsatzes.

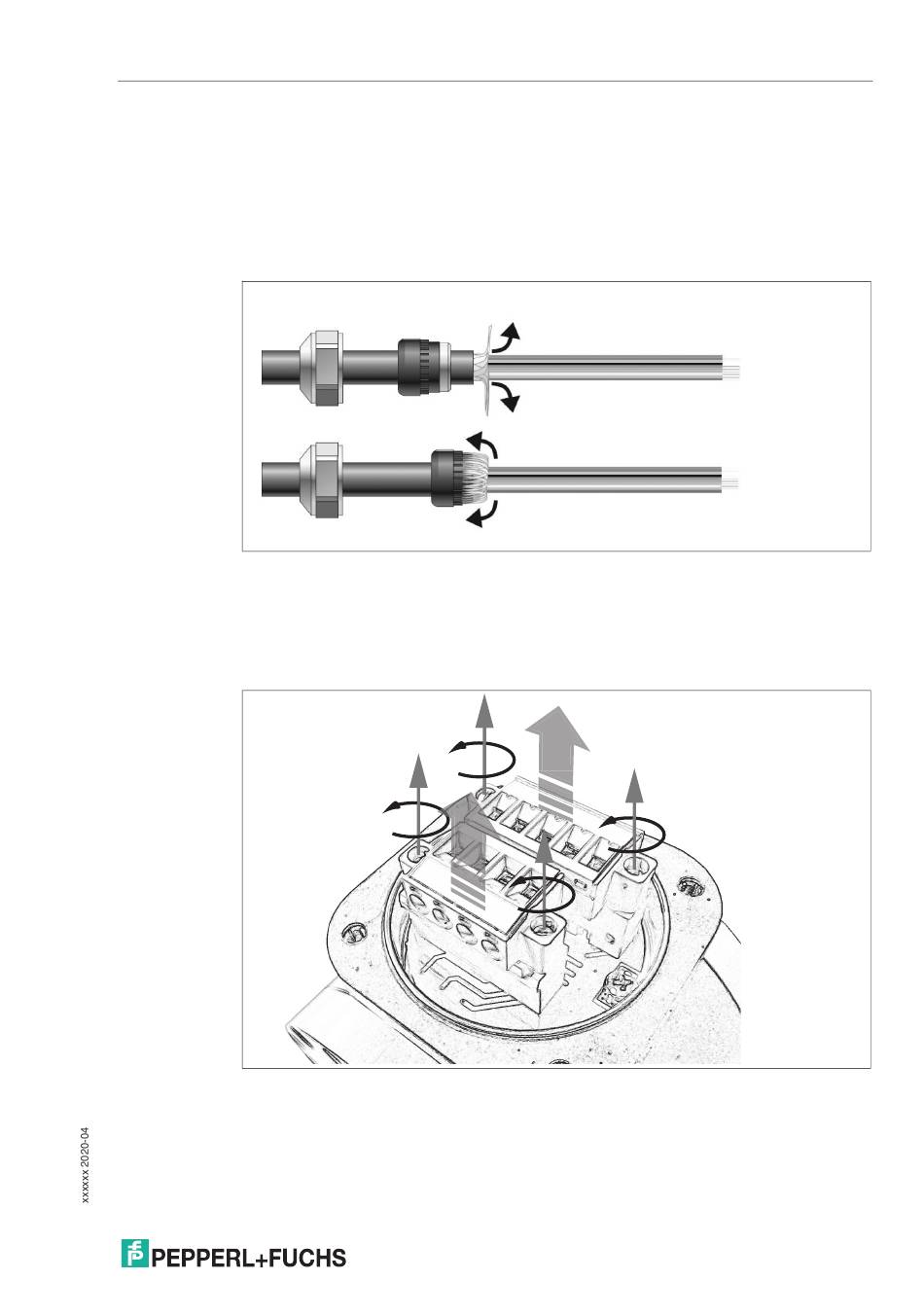

Abbildung 5.18 Einführen des Kabels
8.
Führen Sie den Dichteinsatz in die Kabeldurchführung ein. Der außen liegende Kabelschirm
wird dadurch an die metallisch blanke Innenseite der Kabeldurchführung gepresst und stellt so
die Masseverbindung her. Ziehen Sie nun die Überwurfmutter der Kabeldurchführung fest.
9.
Lösen Sie die 4 Sicherungsschrauben der beiden Schraubklemmen im Klemmraum und
ziehen Sie die Schraubklemmen von den Stecksockeln ab.
Abbildung 5.19 Lösen der Sicherungsschrauben und Abziehen der Schraubklemmen
27
