ENI11HD
Demontage, Lagerung und Entsorgung
1

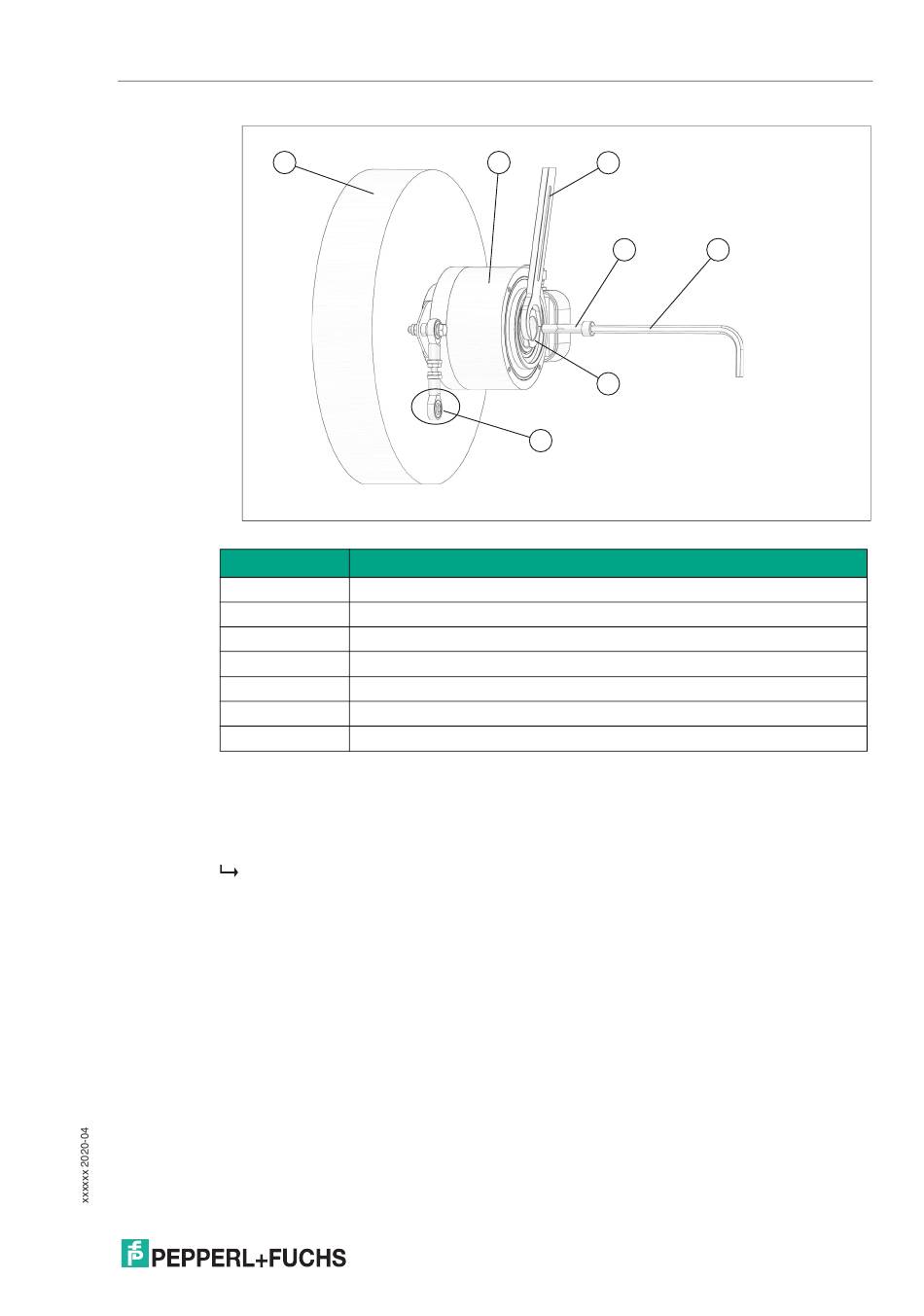

Abbildung 6.3 Abdrücken des Drehgebers
Pos.
1
2
3
4
5
6
7
9.
Entfernen Sie nach dem Abnehmen des Drehgebers die Abdrückschraube aus der
Drehgeberwelle und den Gewindestift aus der Antriebswelle.
10.
Befestigen Sie den Drehgeberdeckel mit 4 Schrauben. Achten Sie dabei darauf, dass der O-
Ring sauber in der vorgesehenen Nut liegt.
Der Drehgeber mit Steckhohlwelle ist nun demontiert.
6.2
Lagerung und Transport
Verpacken Sie das Gerät für Lagerung und Transport stoßsicher und schützen Sie es gegen
Feuchtigkeit. Optimalen Schutz bietet die Originalverpackung. Beachten Sie darüber hinaus
die zulässigen Umgebungsbedingungen.
6.3
Entsorgung
Elektronikschrott ist Sondermüll. Beachten Sie zu dessen Entsorgung die einschlägigen
Gesetze im jeweiligen Land sowie die örtlichen Vorschriften.
Das Gerät enthält keine Batterien, die getrennt entsorgt werden müssten.
2
Benennung
Antrieb
Drehgeber
Drehmomentstütze (bereits vom Antrieb gelöst)
Drehgeberwelle mit Abflachung für Gabelschlüssel
Gabelschlüssel SW 27 (nicht im Lieferumfang enthalten)
Abdrückschraube M8 x 70 (DIN 912)
Sechskantschlüssel 6 mm (nicht im Lieferumfang enthalten)
5
6
4
3
7
35
