ENI11HD
Installation
Drehgeber dieser Baureihe können mit rechtdrehendem oder linksdrehendem Stecker bestellt
werden. Die Anordnung der Anschlussstifte ist wie folgt:

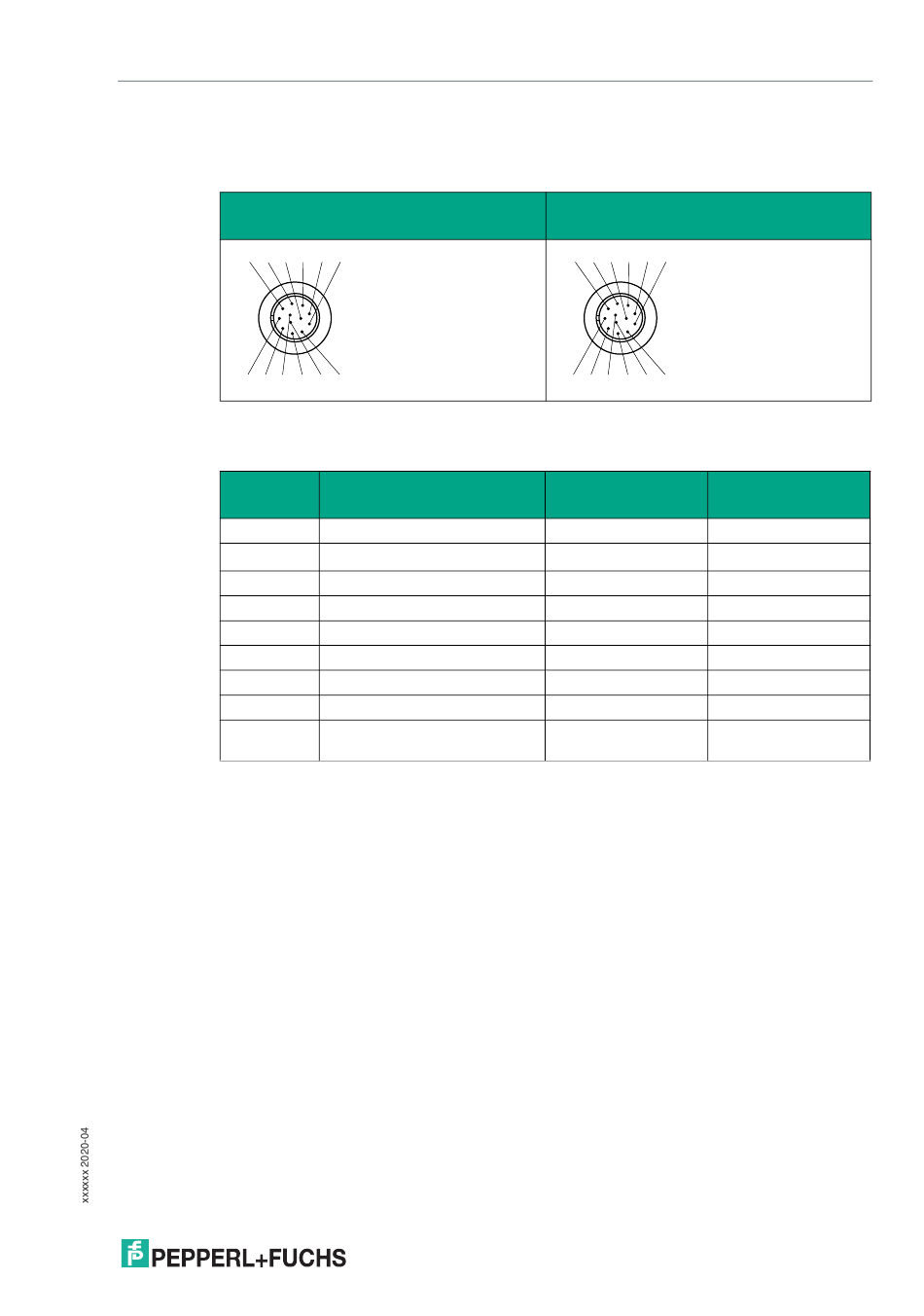

Pinbelegung der Gerätestecker
Anschlusstecker M23, 12-polig, rechtsdre-
hend
1 2 11
9 8 10 7
Der elektrische Anschluss des Drehgebers erfolgt gemäß folgender Zuordnungstabelle:
Signal
GND
U
b
A
B
A/
B/
Z
Z/
Schirmung
Tabelle 5.2
3
4 5
12 6
Beschreibung
Versorgungsspannung (-)
Versorgungsspannung (+)
Signal A
Signal B
invertiertes Signal A
invertiertes Signal B
Nullpunkt-Signal
invertiertes Nullpunkt-Signal
verbunden mit dem Drehgeber-
gehäuse
Belegung des Gerätesteckers für rechts- und linksdrehende Stecker M23, 12-polig
Anschlusstecker M23, 12-polig, linksdre-
hend
8 7 11
6
5 4
9 1 12 2
10 3
Pin Nr. (Stecker
Pin Nr. (Stecker
rechtsdrehend)
linksdrehend)
10
10
12
12
5
5
8
8
6
6
1
1
3
3
4
4
Steckergehäuse
Steckergehäuse
