ENI11HD
Installation
5.4.4
Klemmkasten mit Gerätestecker
Hinweis!
Verwenden Sie für den elektrischen Anschuss ein geschirmtes Anschlusskabel mit
geeignetem Steckverbinder oder eine vorkonfektionierte, geschirmte Kabeldose .
Prüfen Sie, ob der Steckerabgang nach unten weist. Falls dies nicht der Fall ist, drehen Sie den
Deckel des Anschlusskastens so, dass der Steckerabgang nach unten weist. Gehen Sie dazu
wie folgt vor:
1.
Lösen Sie den Deckel des Anschlusskastens (4 Schrauben). Die Schrauben sind verliersicher.
2.
Setzen Sie den Deckel des Klemmkastens auf den Klemmkasten. Der Deckel lässt sich um 4 x
90° drehen. Wählen Sie die Orientierung, in der der Steckerabgang nach unten weist.

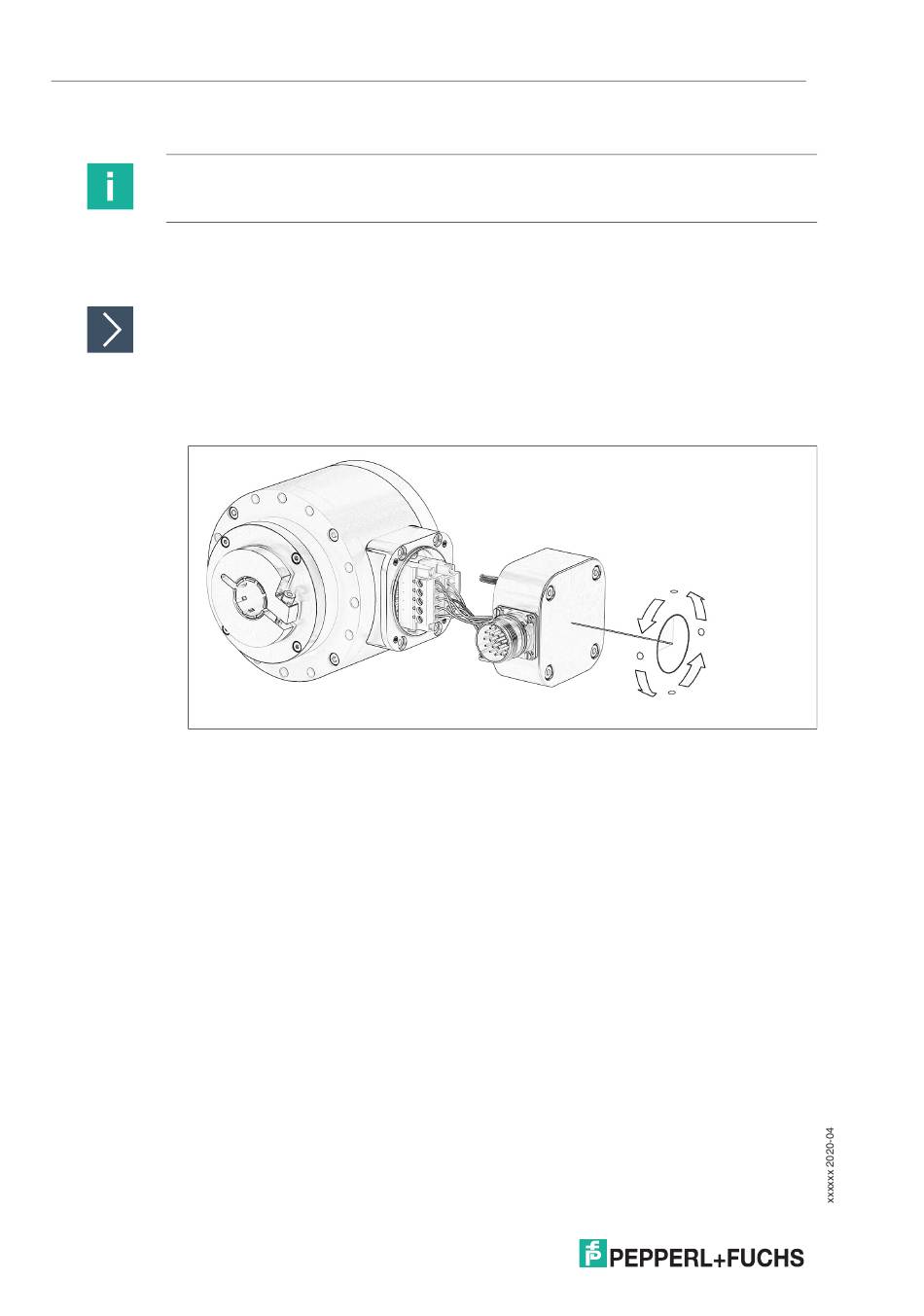

Abbildung 5.23 Der Deckel des Anschlusskastens lässt sich in 4 Positionen (4 x 90°) montieren
3.
Schrauben Sie den Deckel des Anschlusskastens mit 4 Schrauben fest (Drehmoment 2,2 Nm).
