Wellenmontage (Drehgeber mit Konuswelle)

Hinweis!
Drehgeber mit Konuswelle haben keinen Wellenklemmring. Der Kraftschluss mit der
Antriebswelle erfolgt durch eine zentrale Befestigungsschraube. Die Antriebswelle muss dafür
mit einer stirnseitigen M6-Gewindebohrung versehen sein. Die Antriebswelle muss ein
konisches Ende haben. Die Steigung des Konus muss 1:10 sein.
Spezifikation der Antriebswelle

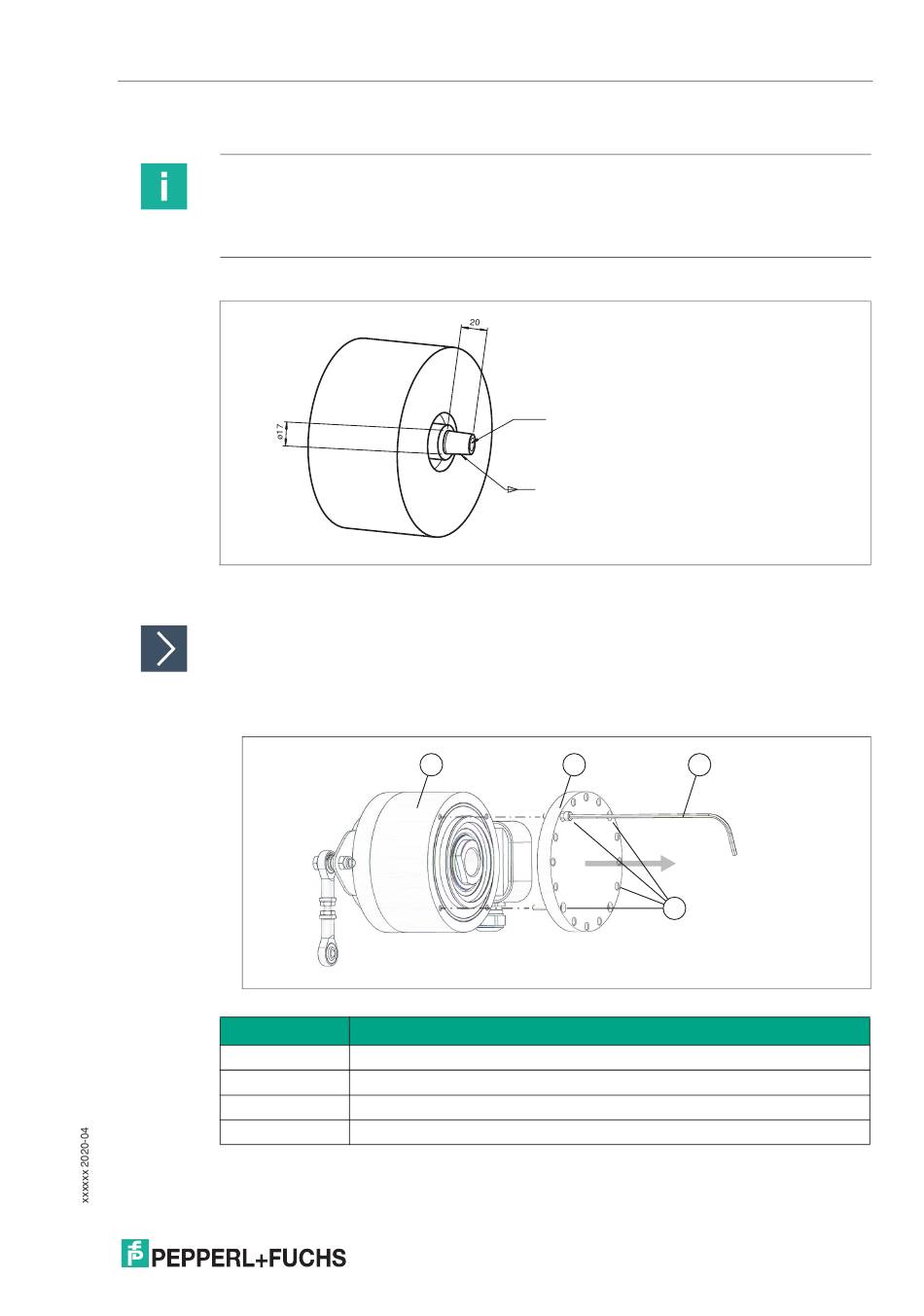

Abbildung 5.9 Spezifikation der Antriebswelle
Gehen Sie bei der Montage eines Drehgebers mit Konuswelle wie folgt vor:
1.
Lösen Sie den Drehgeberdeckel (4 verliersichere Schrauben). Der eingelgte O-Ring darf dabei
nicht beschädigt werden oder verloren gehen.
Abbildung 5.10 Demontage des Drehgeberdeckels
Pos.
1
2
3
4
2.
Schieben Sie den Drehgeber bis zum Anschlag über die konische Antriebswelle.
M6 x 16
1:10
1
Benennung
Drehgeber
Drehgeberdeckel
Sechskantschlüssel 3 mm (nicht im Lieferumfang enthalten)
4 Stück Innensechskantschrauben M4 (DIN 912), verliersicher
2
3
4
19
