Bosch ConnectModule BCM3100 Montageanleitung Seite 82

Čeština – 2

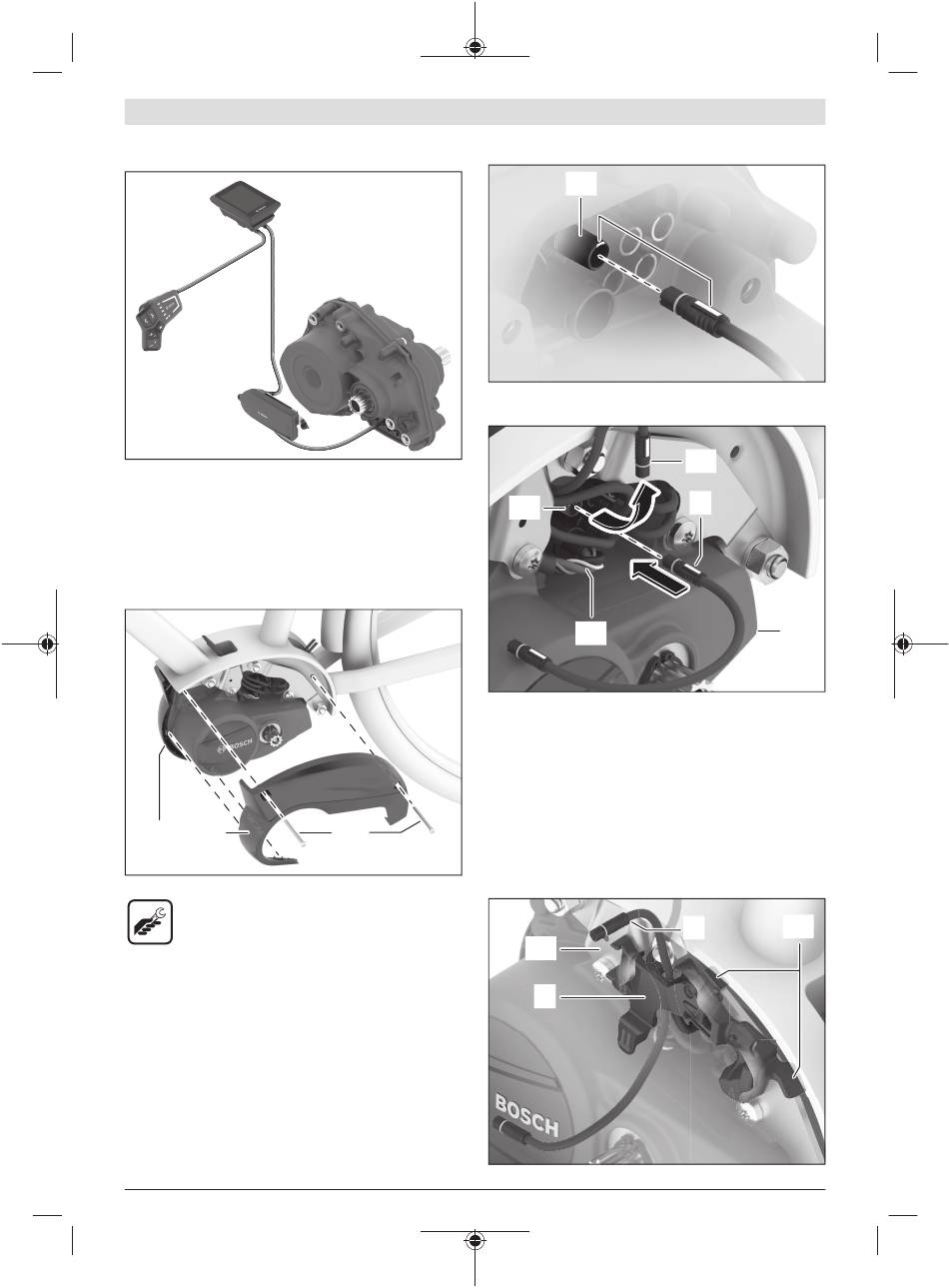

Princip připojení
ConnectModule je elektricky připojen do vedení mezi
ovládací jednotkou/držákem displeje a pohonnou jednotkou.
Montáž na pohonnou jednotku
BDU33xx
Demontáž levého ozdobného krytu
(10)
(9)
Povolte oba šrouby (8) a vyšroubujte je.
– Nástroj Torx-T20
Levý ozdobný kryt (9) je na dvou místech připevněný do
pravého ozdobného krytu (10). Levý ozdobný kryt opatrně
odtáhněte.
M 275 008 3CM | (20.05.2022)
Připojení kabelu HMI
Upozornění: Při připojení kabelů se řiďte barevným
označením a dodržujte směr konektoru a objímky.
(11)
Kabel (12) ovládací jednotky / držáku displeje na pohonné
jednotce (13) odpojte od přípojky (11).
Kabel HMI (5) připojte k uvolněné přípojce (11).
Upozornění: Aby nedošlo k elektrické poruše, nerozkládejte
jednotlivé vodiče kabelu akumulátoru (14) do vějíře. Podle
potřeby odpojte kabel akumulátoru na pohonné
jednotce (13), otočte kabel akumulátoru maximálně o jednu
(8) otáčku a znovu připojte kabel akumulátoru nebo jednotlivé
vodiče spojte k sobě kabelovou svorkou či lepicí páskou.
Montáž držáku
(11)
(12)
(5)
(14)
(5)
(15)
(4)
(13)
(16)
