Polski – 2

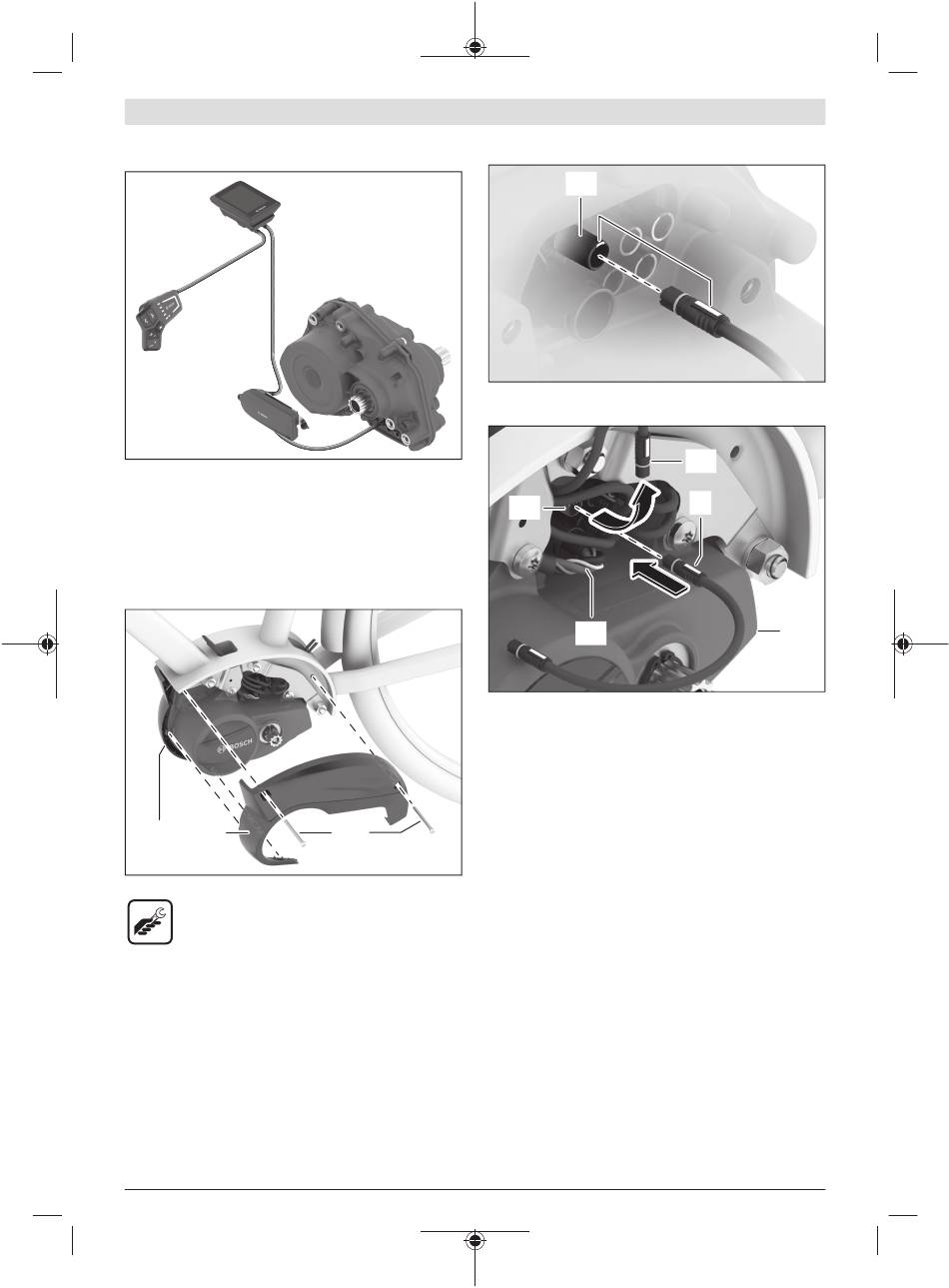

Schemat podłączenia
ConnectModule jest podłączany elektrycznie pomiędzy pa-
nelem sterowania / wyświetlaczem a jednostką napędową.
Montaż na jednostce napędowej
BDU33xx
Demontaż lewej osłony dekoracyjnej
(10)
(9)
Poluzować obie śruby (8) i wykręcić je.
– Narzędzie Torx T20
Lewą osłonę dekoracyjną (9) należy zamocować do prawej
osłony dekoracyjnej (10) w 2 miejscach. Ostrożnie zdjąć le-
wą osłonę dekoracyjną osłonę dekoracyjną.
M 275 008 3CM | (20.05.2022)
Podłączenie przewodu HMI
Wskazówka: Podczas podłączania przewodu należy zwrócić
uwagę na kodowanie kolorem oraz pozycję wtyczek i gniazd.
(11)
Wyjąć przewód (12) panelu sterowania / uchwytu wyświe-
tlacza na jednostce napędowej (13) z przyłącza (11).
Podłączyć przewód HMI (5) do zwolnionego przyłącza (11).
Wskazówka: Aby uniknąć zakłóceń elektrycznych, poszcze-
gólne żyły przewodu akumulatora (14) nie mogą rozchodzić
się w różne strony. W tym celu należy ew. odłączyć przewód
akumulatora od jednostki napędowej (13), skręcić żyły mak-
(8) symalnie o jeden obrót i ponownie podłączyć przewód aku-
mulatora lub połączyć poszczególne żyły ze sobą za pomocą
opaski zaciskowej lub taśmy samoprzylepnej.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
