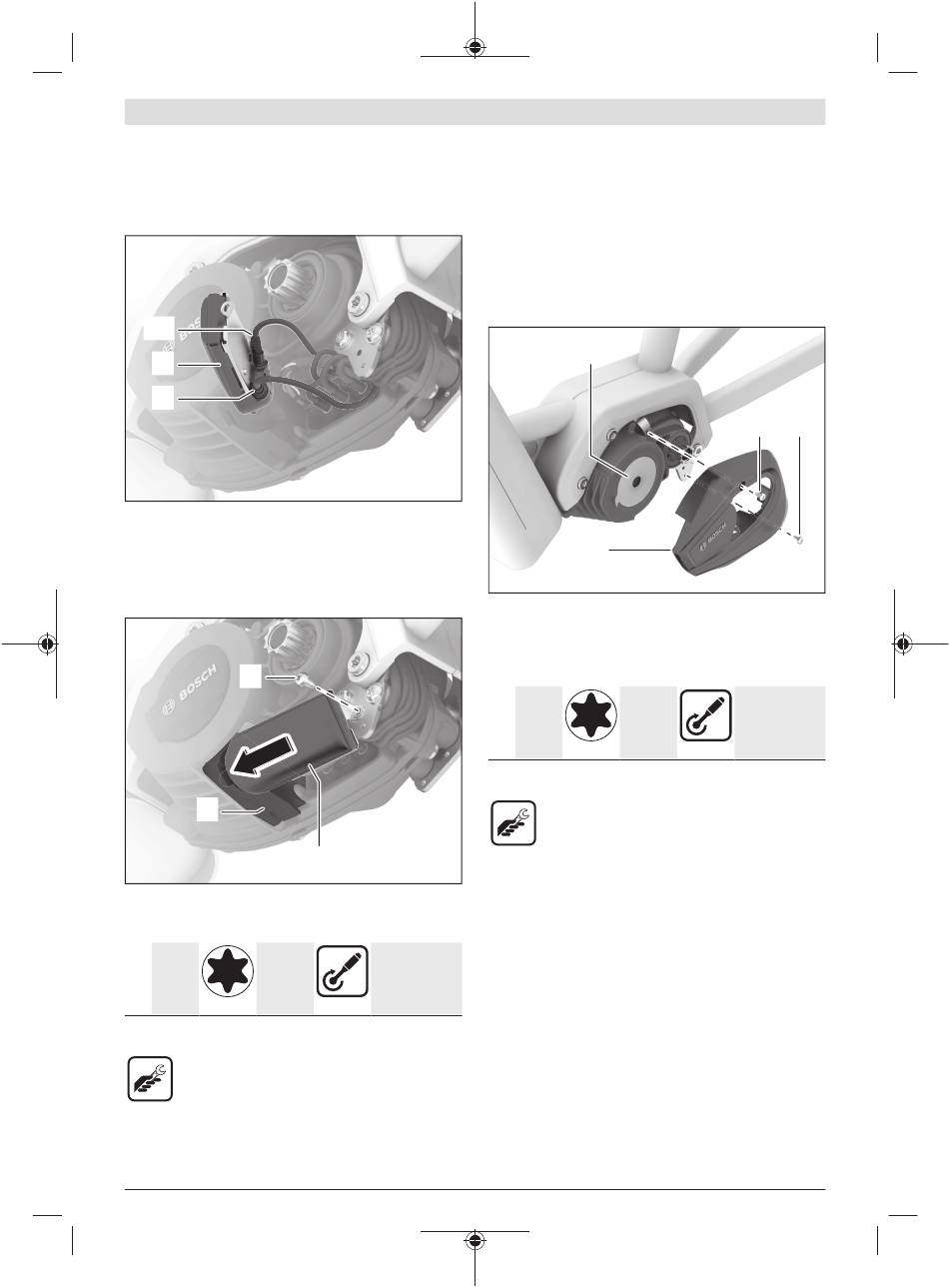

Priključite HMI kabel (5) na slobodni priključak (11).
Položite HMI kabel (5) usko s postojećim kabelima prema
dolje. Ako je moguće, provucite HMI kabel okolo ispred
kabela baterije (14) i zatim iza preostalih kabela prema
dolje.
(12)
(7)
(5)
Priključite HMI kabel (5) na ConnectModuleu (7) na
priključak 1.
Priključite kabel (12) upravljačke jedinice/nosača zaslona na
ConnectModuleu (7) na priključak 2.
Montaža ConnectModulea
(2)
(6)
Utaknite ConnectModule (7) u nosač (6).
Pričvrstite ConnectModule vijkom za direktnu montažu (2)
na pridržni lim pogonske jedinice.
1× M4×8 Torx T20
vijak s
lećastom
glavom
A) Prva montaža
B) Sljedeća montaža
– Torx-T20 alat
– Moment ključ
Napomena: Kod e-bicikala kod kojih je pogonska jedinica
bez pridržnih limova direktno pričvršćena na okvir treba
pričvrstiti ConnectModule prema specifikacijama
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
proizvođača bicikla. Eventualno su potrebni dodatni dijelovi
proizvođača bicikla. Pridržavajte se napomena
proizvođača bicikla.
Napomena: Pazite da se kabeli ne prikliješte ili da ne trljaju o
oštre rubove.
Montaža lijevog dizajniranog poklopca
Napomena: Kod poklopca pogonske jedinice specifičnog za
bicikl treba provjeriti može li se dalje upotrebljavati ili mora li
se zamijeniti.
(17)
(9)
Objesite dizajnirani poklopac (9) na prednje rebro pogonske
jedinice (17) i zatim stavite stražnji dio dizajniranog
poklopca.
Pričvrstite dizajnirani poklopac (9) s obama vijcima (8)
odvrnutim na početku.
2× M4×8 Torx T20
vijak s
lećastom
glavom
A) Prva montaža
B) Sljedeća montaža
– Torx-T20 alat
– Moment ključ
Hrvatski – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
