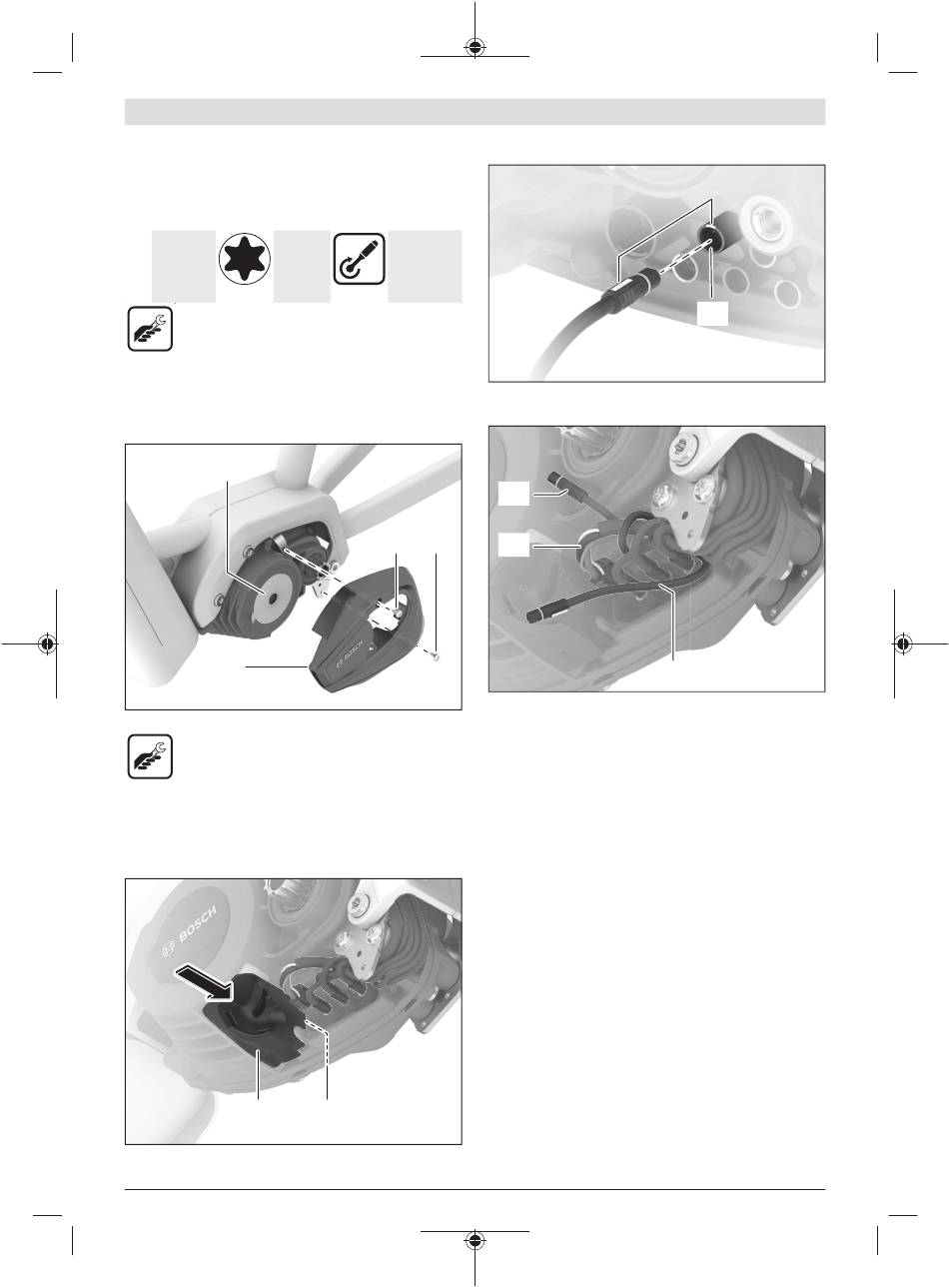

Sätt ConnectModule-designskyddet (1) på drivenheten (13)
och kläm fast den i designskyddet som monterats på höger
sida (10).
Sätt fast ConnectModule-designskyddet (1) med de båda
skruvarna som du skruvade ut i början (8).
2× M4×55 Torx T20
kullerför-
sänkt
huvud
– Torx-T20-verktyg
– Vridmomentsnyckel
Montering på drivenhet BDU37xx
Demontera vänster designskydd
(17)
(9)
Lossa de båda skruvarna (8) och skruva ut dem.
– Torx-T20-verktyg
Dra långsamt, med start från höger sida, av vänster
designskydd (9) och ta av designskyddet från den främre
lamellen på drivenheten (17).
Montera hållaren
(6)
Tryck in hållaren (6) i urtaget på drivenheten (17).
M 275 008 3CM | (20.05.2022)
Ansluta kablarna
1 Nm
Nm
Observera: beakta färgkodningen och inriktningen på
kontakter och uttag vid anslutning av kabeln.
(8) (8)
Observera: för att undvika elektriska störningar får de
enskilda kablarna i batterikabeln (14) inte förgrena sig. Dra
ev. av batterikabeln från drivenheten (17), vrid
batterikabeln max. ett varv och anslut batterikabeln igen
eller bunta ihop de enskilda kablarna med ett buntband eller
med tejp.
Dra ut kabeln (12) för styr-reglaget/displayhållaren på
drivenheten (17) från anslutningen (11).
Anslut HMI-kabeln (5) till det lediga uttaget (11).
Placera HMI-kabeln (5) neråt tätt tillsammans med befintliga
kablar. För HMI-kabeln framför batterikabeln (14) och sedan
neråt bakom övriga kablar.
(17)
(12)
(14)
(5)
(11)
