Bosch ConnectModule BCM3100 Montageanleitung Seite 132

Latviešu – 4

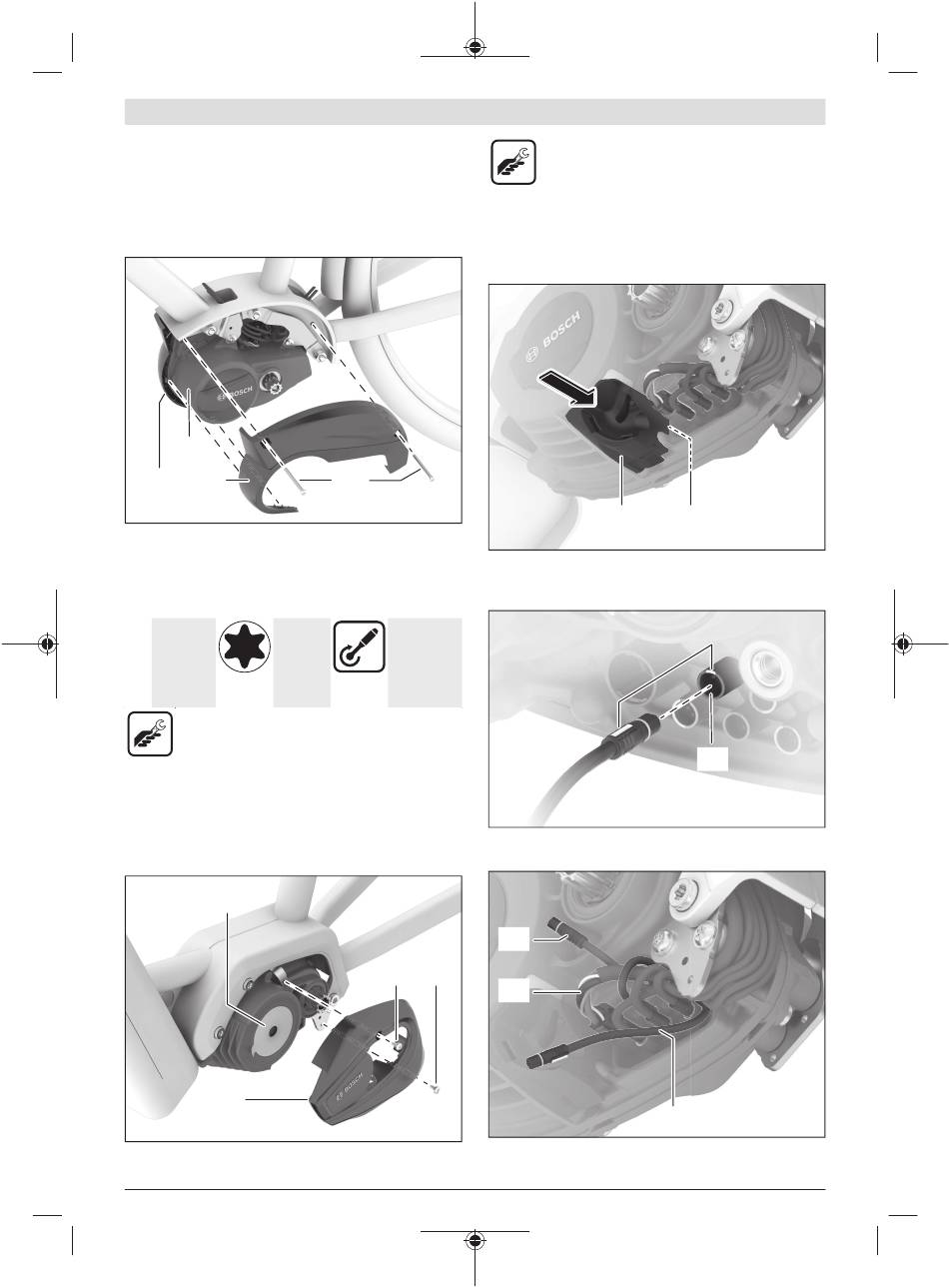

ConnectModule dekoratīvā pārsega montāža
Norāde: ja ir samontēts ConnectModule, standarta
dekoratīvais pārsegs ir jānoņem un ir jāsamontē
ConnectModule dekoratīvais pārsegs. Ja ir konstatēts
velosipēdam specifisks piedziņas bloka pārsegs, ir
jāpārbauda, vai to ir atļauts izmantot vai arī tas ir jānomaina.
(13)
(10) (1)
Uzlieciet ConnectModule dekoratīvo pārsegu (1) uz
piedziņas bloka (13) un nofiksējiet to samontētā dekoratīvā
pārsega labajā pusē(10).
Nostipriniet ConnectModule dekoratīvo pārsegu (1) ar abām
iepriekš izņemtajām skrūvēm(8).
2× M4×55 Torx T20
pu-
siegrem-
dēta
galva
– Torx-T20 instruments
– Griezes momenta atslēga
Montāža uz piedziņas bloka
BDU37xx
Kreisā dekoratīvā pārsega demontāža
(17)
(9)
Atskrūvējiet abas skrūves (8) un izskrūvējiet tās.
M 275 008 3CM | (20.05.2022)
Sākot no labās puses, lēni izvelciet kreiso dekoratīvo
aizsargpārsegu (9) un izāķējiet dekoratīvo pārsegu no
priekšējā stiprinājuma uz piedziņas bloka (17).
Turētāja montāža
(8)
Iespiediet turētāju (6) atverē uz piedziņas bloka (17).
Kabeļa pieslēgšana
1 Nm
Nm
Norāde: pievienojot kabeli, ievērojiet kontaktspraudņa un
ligzdas krāsu marķējumu un novietojumu.
(12)
(8) (8)
(14)
– Torx-T20 instruments
(6) (17)
(11)
(5)
Bosch eBike Systems
