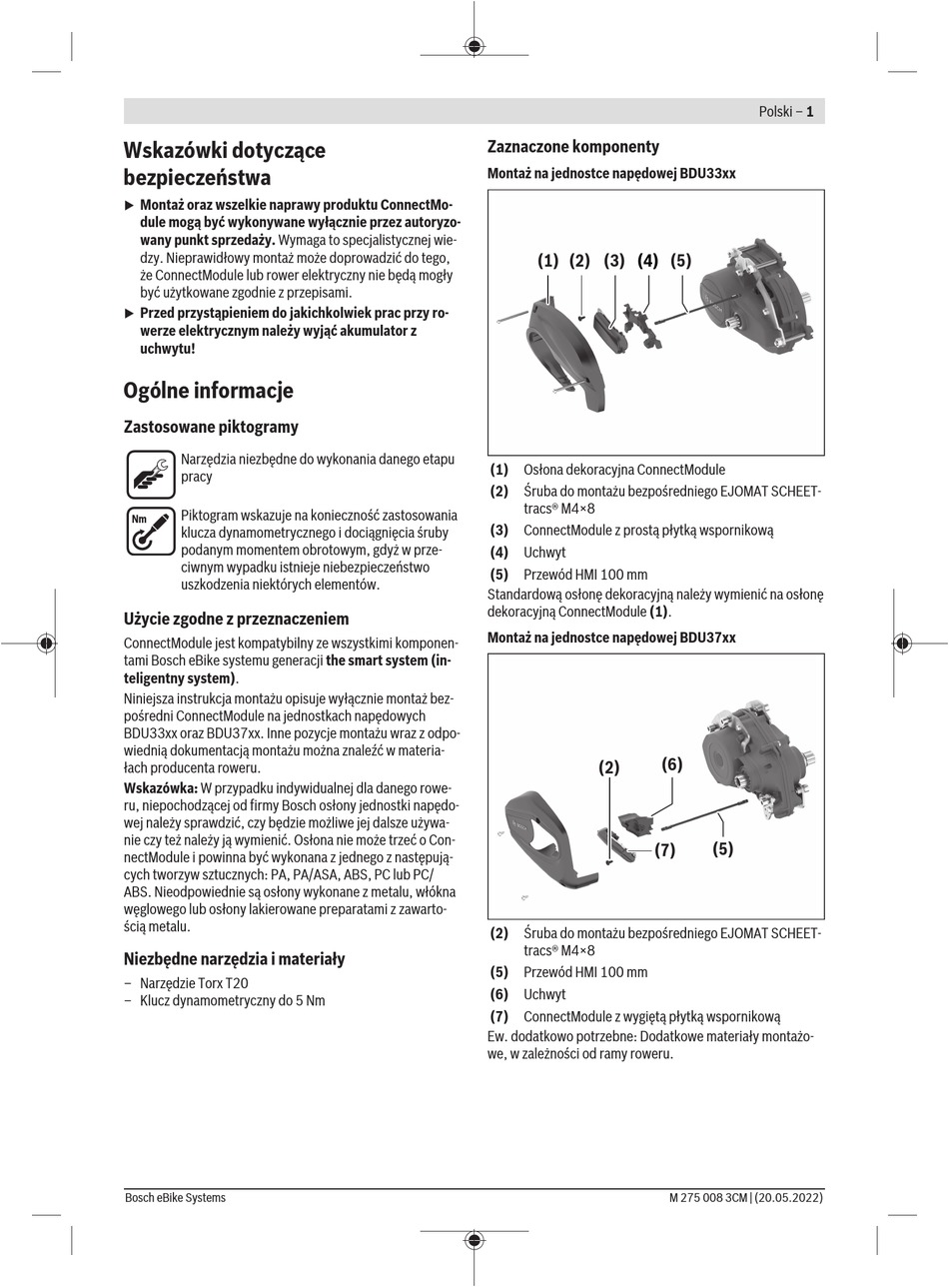

Wskazówki dotyczące
bezpieczeństwa
Montaż oraz wszelkie naprawy produktu ConnectMo-
u
dule mogą być wykonywane wyłącznie przez autoryzo-
wany punkt sprzedaży. Wymaga to specjalistycznej wie-
dzy. Nieprawidłowy montaż może doprowadzić do tego,
że ConnectModule lub rower elektryczny nie będą mogły
być użytkowane zgodnie z przepisami.
Przed przystąpieniem do jakichkolwiek prac przy ro-
u
werze elektrycznym należy wyjąć akumulator z
uchwytu!
Ogólne informacje
Zastosowane piktogramy
Narzędzia niezbędne do wykonania danego etapu
pracy
Piktogram wskazuje na konieczność zastosowania
Nm
klucza dynamometrycznego i dociągnięcia śruby
podanym momentem obrotowym, gdyż w prze-
ciwnym wypadku istnieje niebezpieczeństwo
uszkodzenia niektórych elementów.
Użycie zgodne z przeznaczeniem
ConnectModule jest kompatybilny ze wszystkimi komponen-
tami Bosch eBike systemu generacji the smart system (in-
teligentny system).
Niniejsza instrukcja montażu opisuje wyłącznie montaż bez-
pośredni ConnectModule na jednostkach napędowych
BDU33xx oraz BDU37xx. Inne pozycje montażu wraz z odpo-
wiednią dokumentacją montażu można znaleźć w materia-
łach producenta roweru.
Wskazówka: W przypadku indywidualnej dla danego rowe-
ru, niepochodzącej od firmy Bosch osłony jednostki napędo-
wej należy sprawdzić, czy będzie możliwe jej dalsze używa-
nie czy też należy ją wymienić. Osłona nie może trzeć o Con-
nectModule i powinna być wykonana z jednego z następują-
cych tworzyw sztucznych: PA, PA/ASA, ABS, PC lub PC/
ABS. Nieodpowiednie są osłony wykonane z metalu, włókna
węglowego lub osłony lakierowane preparatami z zawarto-
ścią metalu.
Niezbędne narzędzia i materiały
– Narzędzie Torx T20
– Klucz dynamometryczny do 5 Nm
Bosch eBike Systems
Zaznaczone komponenty
Montaż na jednostce napędowej BDU33xx
(1) (2) (3) (4)
(1) Osłona dekoracyjna ConnectModule
(2) Śruba do montażu bezpośredniego EJOMAT SCHEET-
tracs® M4×8
(3) ConnectModule z prostą płytką wspornikową
(4) Uchwyt
(5) Przewód HMI 100 mm
Standardową osłonę dekoracyjną należy wymienić na osłonę
dekoracyjną ConnectModule (1).
Montaż na jednostce napędowej BDU37xx
(6)
(2)
(7)
(2) Śruba do montażu bezpośredniego EJOMAT SCHEET-
tracs® M4×8
(5) Przewód HMI 100 mm
(6) Uchwyt
(7) ConnectModule z wygiętą płytką wspornikową
Ew. dodatkowo potrzebne: Dodatkowe materiały montażo-
we, w zależności od ramy roweru.
Polski – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
