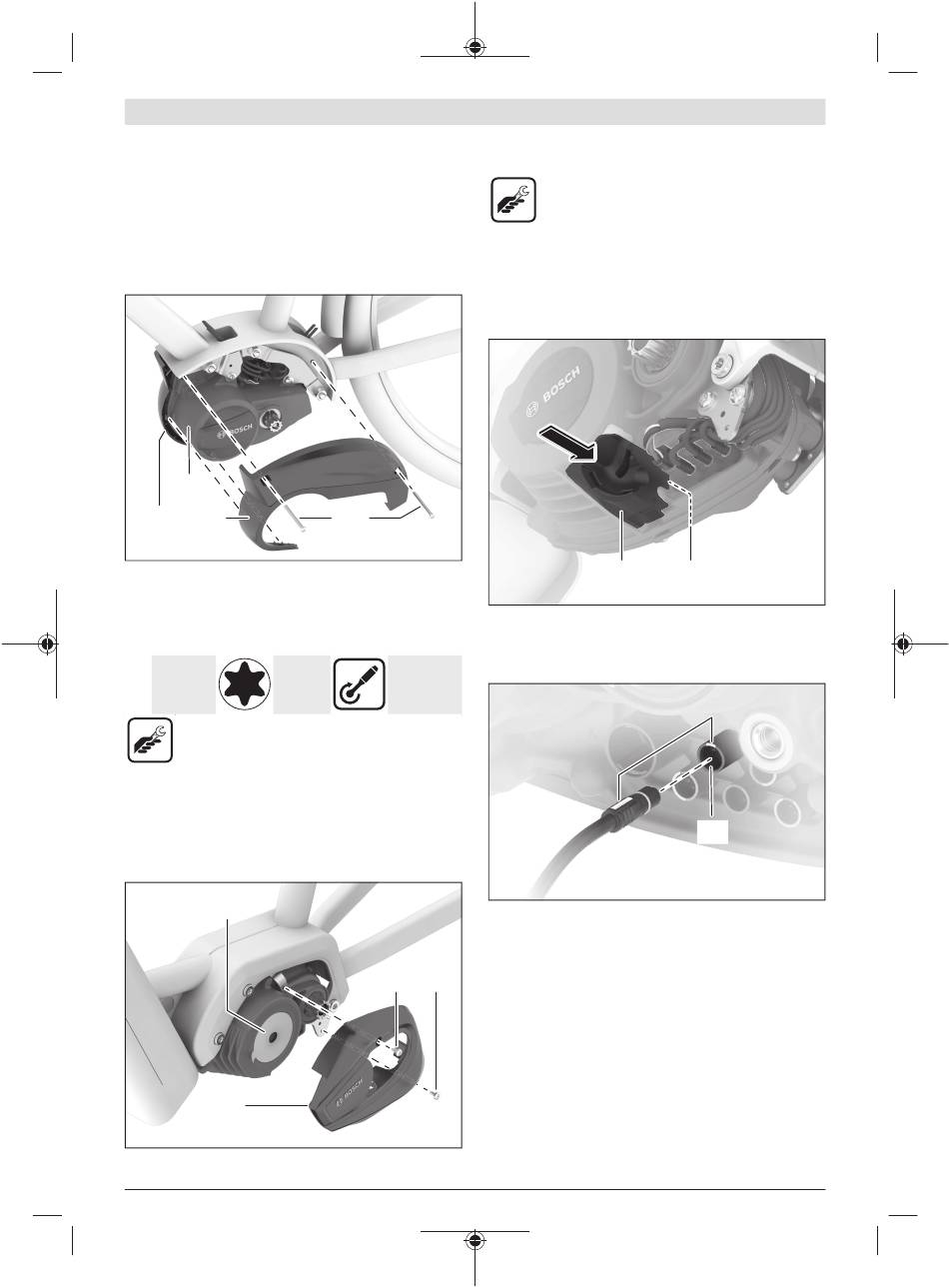

Die Connectmodule-Design-Abdeckung Montieren - Bosch ConnectModule BCM3100 Montageanleitung

Deutsch – 4
Die ConnectModule-Design-Abdeckung
montieren
Hinweis: Mit montiertem ConnectModule muss die Stan-
dard-Design-Abdeckung entfernt und eine ConnectModule-
Design-Abdeckung montiert werden. Bei einer fahrradspezi-
fischen Abdeckung der Antriebseinheit muss geprüft wer-
den, ob diese weiterverwendet werden kann oder ausge-
tauscht werden muss.
(13)
(10) (1)
Setzen Sie die ConnectModule-Design-Abdeckung (1) an die
Antriebseinheit (13) an und klipsen Sie sie in die auf der
rechten Seite montierten Design-Abdeckung (10) ein.
Befestigen Sie die ConnectModule-Design-Abdeckung (1)
mit den beiden anfangs herausgedrehten Schrauben (8).
2× M4×55 Torx T20
Linsen-
kopf
– Torx-T20-Werkzeug
– Drehmomentschlüssel
Montage an Antriebseinheit
BDU37xx
Die linke Design-Abdeckung demontieren
(17)
(9)
M 275 008 3CM | (20.05.2022)
Lösen Sie die beiden Schrauben (8) und schrauben Sie die-
se heraus.
Ziehen Sie langsam, beginnend von der rechten Seite, die
linke Design-Abdeckung (9) ab und hängen Sie die Design-
Abdeckung aus der vorderen Rippe an der Antriebsein-
heit (17) aus.
Den Halter montieren
(8)
Drücken Sie den Halter (6) in die Aussparung an der An-
triebseinheit (17).
Die Kabel anschließen
1 Nm
Nm
Hinweis: Beachten Sie beim Anschließen der Kabel die Farb-
kodierung und Ausrichtung der Stecker und Buchsen.
(8) (8)
– Torx-T20-Werkzeug
(6) (17)
(11)
