ConnectModule'i disainkate. Ajamisõlme
jalgrattaspetsiifilise katte korral tuleb kontrollida, kas seda
saab edasi kasutada või tuleb see välja vahetada.
(13)
(10) (1)

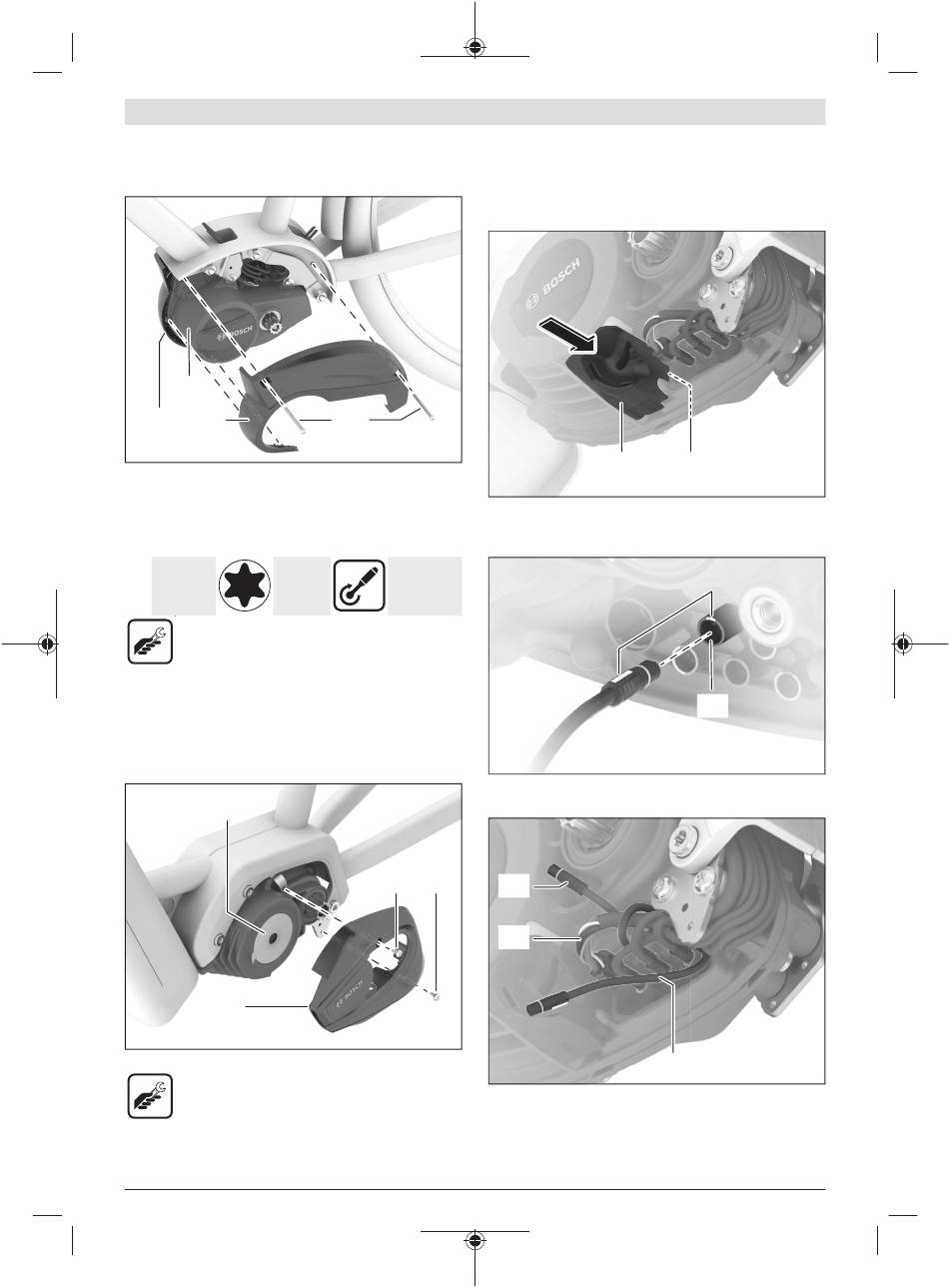

Asetage ConnectModule'i disainkate (1) ajamisõlmele (13)
ja klõpsake parempoolsele küljele paigaldatud
disainkattesse (10).
Kinnitage ConnectModule'i disainkate (1) mõlema alguses
välja keeratud kruviga (8).
2× M4×55 Torx T20
läätspea
– Torx-T20 tööriist
– Pöördemomendivõti
Paigaldamine ajamisõlmele
BDU37xx
Vasakpoolse disainkatte eemaldamine
(17)
(9)
Päästke lahti mõlemad kruvid (8) ja keerake need välja.
– Torx-T20 tööriist
M 275 008 3CM | (20.05.2022)
Tõmmake pikkamööda, paremalt küljelt alates, vasakpoolne
disainkate (9) maha ja lahutage disainkate ajamisõlme (17)
eesmisest ribist.
Hoidiku paigaldamine
(8)
Suruge hoidik (6) ajamisõlme (17) väljalõikesse.
Kaabli ühendamine
1 Nm
Nm
Suunis: Jälgige kaabli ühendamisel värvikoode ja pistikute
ning pukside joondamist.
(8) (8)
(12)
(14)
Suunis: Elektriliste häirete vältimiseks ei tohi muud kaablid
toetuda akukaablile (14). Tõmmake selleks vajadusel
akukaabel ajamisõlmelt (17) maha, pöörake akukaablit
maksimaalselt ühe pöörde võrra ja ühendage akukaabel
(6)
(17)
(11)
(5)
