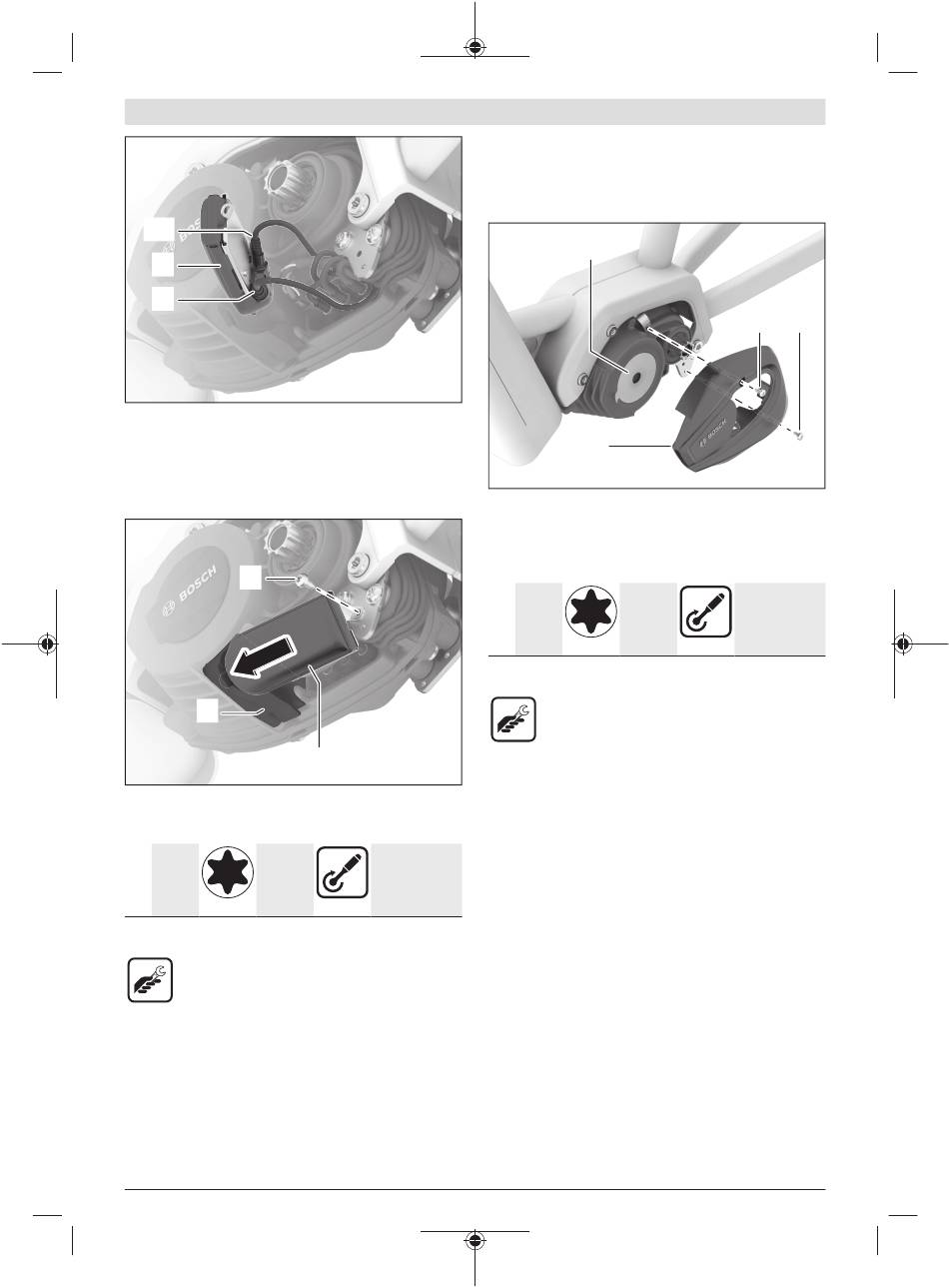

Anslut HMI-kabeln (5) till ConnectModule (7) vid
anslutningen 1.
Anslut styr-reglagets/displayhållarens kabel (12) på
ConnectModule (7) till anslutningen 2.
Montera ConnectModule
(2)
(6)
Sätt in ConnectModule (7) i hållaren (6).
Skruva fast ConnectModule till direktmonteringsskruven (2)
på drivenhetens hållplåt.
1× M4×8 Torx T20
kullerför-
sänkt
huvud
A) Första montering
B) Efterföljande montering
– Torx-T20-verktyg
– Vridmomentsnyckel
Observera: hos eBikes där drivenheten är fäst direkt på
ramen utan hållplåt måste ConnectModule skruvas fast enligt
cykeltillverkarens anvisningar. Eventuellt krävs ytterligare
delar från cykeltillverkaren. Beakta cykeltillverkarens
anvisningar.
Observera: se till att kablarna inte blir klämda eller skaver
mot vassa kanter.
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
Montera vänster designskydd
Observera: vid ett cykelspecifikt skydd på drivenheten
måste man kontrollera om detta kan fortsätta att användas
eller måste bytas ut.
(17)
(9)
Häng designskyddet (9) på den främre lamellen på
drivenheten (17) och sätt därefter på den bakre delen av
designskyddet.
Sätt fast designskyddet (9) med de båda skruvarna som du
skruvade ut i början (8).
2× M4×8 Torx T20
kullerför-
sänkt
huvud
A) Första montering
B) Efterföljande montering
– Torx-T20-verktyg
– Vridmomentsnyckel
Svensk – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
