Bosch ConnectModule BCM3100 Montageanleitung Seite 118

Hrvatski – 2

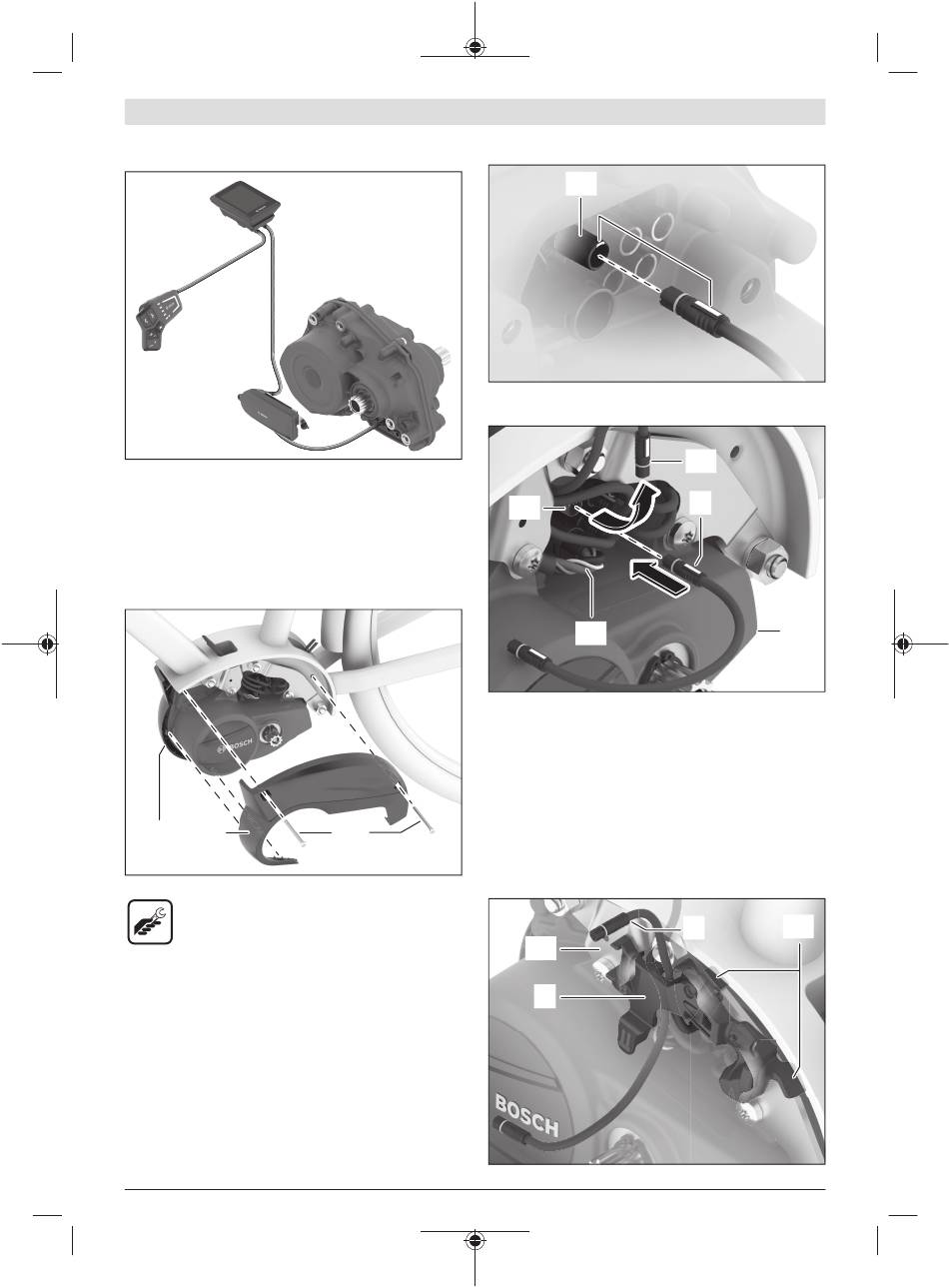

Princip priključivanja
ConnectModule se električno priključuje u vod između
upravljačke jedinice/nosača zaslona i pogonske jedinice.
Montaža na pogonsku jedinicu
BDU33xx
Demontaža lijevog dizajniranog poklopca
(10)
(9)
Otpustite oba vijka (8) i odvrnite ih.
– Torx-T20 alat
Lijevi dizajnirani poklopac (9) pričvršćen je na 2 mjesta u
desni dizajnirani poklopac (10). Oprezno skinite lijevi
dizajnirani poklopac.
M 275 008 3CM | (20.05.2022)
Priključivanje HMI kabela
Napomena: Pri priključivanju kabela pazite na oznaku u boji i
smjer utikača i utičnica.
(11)
Odvojite kabel (12) upravljačke jedinice/nosača zaslona na
pogonskoj jedinici (13) od priključka (11).
Priključite HMI kabel (5) na slobodni priključak (11).
Napomena: Kako bi se izbjegle električne smetnje,
pojedinačni kabeli kabela baterije (14) ne smiju se
razmotati. U tu svrhu eventualno izvucite kabel baterije na
pogonskoj jedinici (13), okrenite kabel baterije maksimalno
(8) za jedan okretaj i ponovno ga priključite ili spojite
pojedinačne kabele kabelskom vezicom ili ljepljivom trakom.
Montaža nosača
(11)
(12)
(5)
(14)
(5)
(15)
(4)
(13)
(16)
