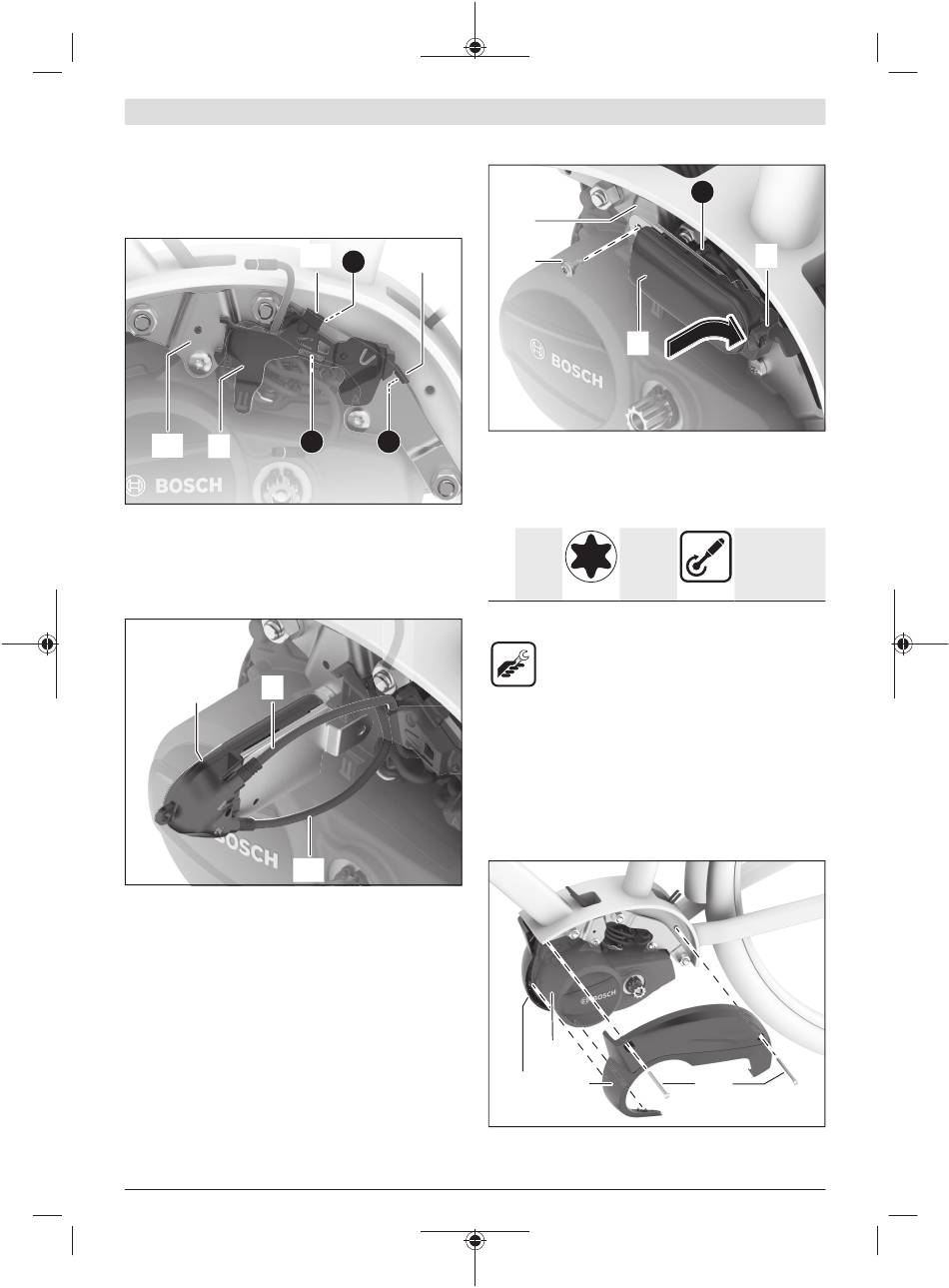

Nosač (4) je prilagođen konturi montažne ploče (15).
Stavite nosač (4) s objema kukama (16) na gornji rub
montažne ploče.
Provucite HMI kabel (5) iza nosača (4) prema gore kako je
prikazano na slici.
(16)
(15) (4)
Centrirajte nosač (4) tako da obje kuke (16) naliježu ravno
na gornji rub montažne ploče ➊.
Pritisnite nosač o montažnu ploču tako da se nosač uglavi na
donjem rubu montažne ploče ➋.
Priključivanje kabela
(3) (5)
(12)
Priključite HMI kabel (5) na ConnectModuleu (3) na
priključak 1.
Priključite kabel (12) upravljačke jedinice/nosača zaslona na
ConnectModuleu (3) na priključak 2.
Bosch eBike Systems
(16)
1
2 1
Montaža ConnectModulea
(15)
(2)
(3)
Pritisnite HMI kabel (5) s gornje strane na nosaču (4) u
vodilicu kabela ➌.
Utaknite ConnectModule (3) u nosač (4).
Pričvrstite ConnectModule (3) vijkom za direktnu
montažu (2) na montažnu ploču (15).
1× M4×8 Torx T20
vijak s
lećastom
glavom
A) Prva montaža
B) Sljedeća montaža
– Torx-T20 alat
– Moment ključ
Napomena: Pazite da se kabeli ne prikliješte ili da ne trljaju o
oštre rubove.
Montaža ConnectModule dizajniranog poklopca
Napomena: S montiranim ConnectModuleom treba skinuti
standardni dizajnirani poklopac i montirati ConnectModule
dizajnirani poklopac. Kod poklopca pogonske jedinice
specifičnog za bicikl treba provjeriti može li se dalje
upotrebljavati ili mora li se zamijeniti.
(13)
(10) (1)
Hrvatski – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
(8)
