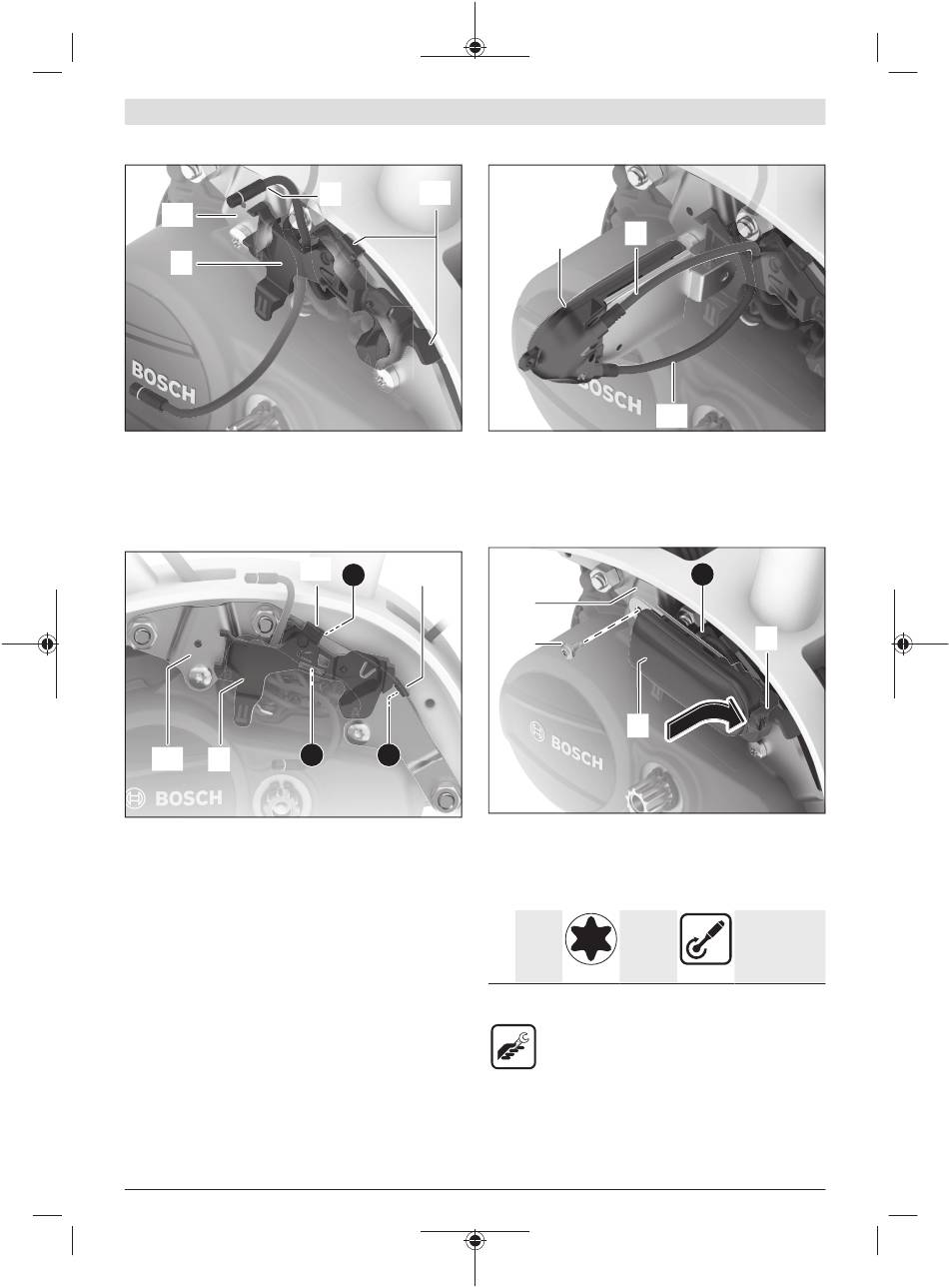

Montaż uchwytu
(15)
(4)
Uchwyt (4) jest dopasowany do profilu płytki montażo-
wej (15).
Przyłożyć uchwyt (4) obydwoma hakami (16) do górnej kra-
wędzi płytki montażowej.
Poprowadzić przewód HMI (5), tak jak to pokazano na rysun-
ku, za uchwytem (4) do góry.
(16)
(15)
(4)
Skorygować pozycję uchwytu (4) w taki sposób, aby obydwa
haki (16) przylegały do górnej krawędzi płytki montażo-
wej ➊.
Docisnąć uchwyt do płytki montażowej w taki sposób, aby
uchwyt zaskoczył przy dolnej krawędzi płytki montażowej ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Podłączenie przewodów
(3) (5)
(12)
Podłączyć przewód HMI (5) do ConnectModule (3) – przyłą-
cze 1.
Podłączyć przewód (12) panelu sterowania / uchwytu wy-
świetlacza do ConnectModule (3) – przyłącze 2.
Montaż ConnectModule
(15)
(2)
(3)
Wcisnąć przewód HMI (5) u góry uchwytu (4) we wpust ka-
blowy ➌.
Wsunąć ConnectModule (3) w uchwyt (4).
Przykręcić ConnectModule (3) za pomocą śruby do montażu
bezpośredniego (2) do płytki montażowej (15).
1× M4×8 Torx T20
łeb
grzybko-
wy
A) Pierwszy montaż
B) Kolejny montaż
– Narzędzie Torx T20
– Klucz dynamometryczny
Wskazówka: Uważać na to, aby nie przytrzasnąć przewo-
dów i aby nie ocierały się one o ostre krawędzie.
Polski – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
