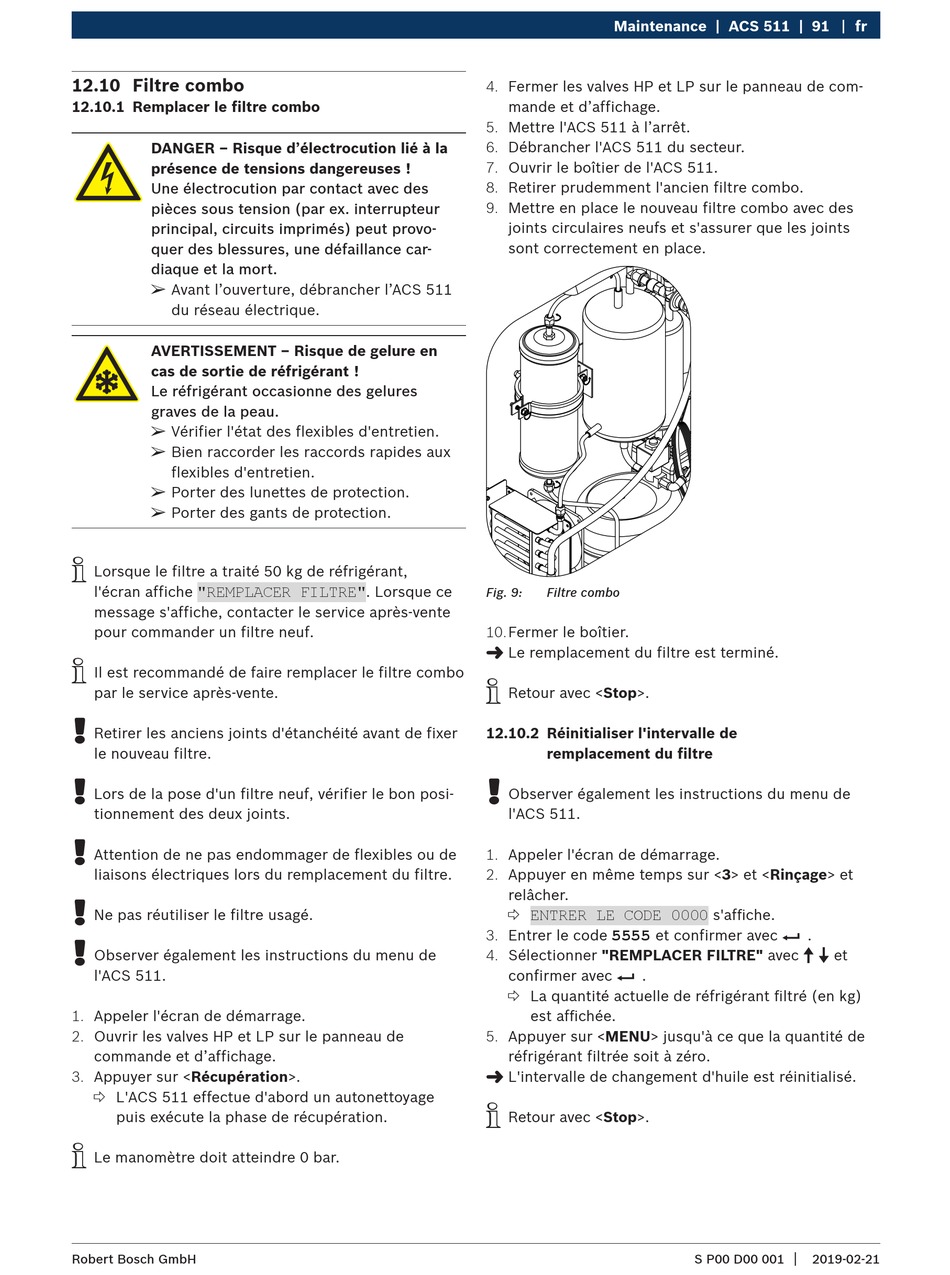

12.10 Filtre combo
12.10.1 Remplacer le filtre combo
DANGER – Risque d'électrocution lié à la
présence de tensions dangereuses !
Une électrocution par contact avec des
pièces sous tension (par ex. interrupteur
principal, circuits imprimés) peut provo-
quer des blessures, une défaillance car-
diaque et la mort.
¶
Avant l'ouverture, débrancher l'ACS 511
du réseau électrique.
AVERTISSEMENT – Risque de gelure en
cas de sortie de réfrigérant !
Le réfrigérant occasionne des gelures
graves de la peau.
¶
Vérifier l'état des flexibles d'entretien.
¶
Bien raccorder les raccords rapides aux
flexibles d'entretien.
¶
Porter des lunettes de protection.
¶
Porter des gants de protection.
i
Lorsque le filtre a traité 50 kg de réfrigérant,
"REMPLACER FILTRE"
l'écran affiche
message s'affiche, contacter le service après-vente
pour commander un filtre neuf.
i
Il est recommandé de faire remplacer le filtre combo
par le service après-vente.
!
Retirer les anciens joints d'étanchéité avant de fixer
le nouveau filtre.
!
Lors de la pose d'un filtre neuf, vérifier le bon posi-
tionnement des deux joints.
!
Attention de ne pas endommager de flexibles ou de
liaisons électriques lors du remplacement du filtre.
!
Ne pas réutiliser le filtre usagé.
!
Observer également les instructions du menu de
l'ACS 511.
1. Appeler l'écran de démarrage.
2. Ouvrir les valves HP et LP sur le panneau de
commande et d'affichage.
3. Appuyer sur <Récupération>.
L'ACS 511 effectue d'abord un autonettoyage
puis exécute la phase de récupération.
i
Le manomètre doit atteindre 0 bar.
Robert Bosch GmbH
4. Fermer les valves HP et LP sur le panneau de com-
mande et d'affichage.
5. Mettre l'ACS 511 à l'arrêt.
6. Débrancher l'ACS 511 du secteur.
7. Ouvrir le boîtier de l'ACS 511.
8. Retirer prudemment l'ancien filtre combo.
9. Mettre en place le nouveau filtre combo avec des
joints circulaires neufs et s'assurer que les joints
sont correctement en place.
. Lorsque ce
Fig. 9:
10. Fermer le boîtier.
"
Le remplacement du filtre est terminé.
i
Retour avec <Stop>.
12.10.2 Réinitialiser l'intervalle de
!
Observer également les instructions du menu de
l'ACS 511.
1. Appeler l'écran de démarrage.
2. Appuyer en même temps sur <3> et <Rinçage> et
relâcher.
ENTRER LE CODE 0000
3. Entrer le code
4. Sélectionner "REMPLACER FILTRE" avec o u et
confirmer avec E .
La quantité actuelle de réfrigérant filtré (en kg)
est affichée.
5. Appuyer sur <MENU> jusqu'à ce que la quantité de
réfrigérant filtrée soit à zéro.
"
L'intervalle de changement d'huile est réinitialisé.
i
Retour avec <Stop>.
Maintenance | ACS 511 | 91
Filtre combo
remplacement du filtre
s'affiche.
5555
et confirmer avec E .
S P00 D00 001
fr
|
2019-02-21
